Toyota Camry Manual de reparaciones XV70 (2017-2023): Circuito abierto en la línea principal del Bus 3

DESCRIPCIÓN

Podría haber un circuito abierto en una de las líneas principales del bus de CAN cuando la resistencia entre los terminales 6 (CA3H) y 21 (CA3L) de la ECU de pasarela central (ECU de pasarela de red) sea igual o superior a 70 Ω.

Esta avería no está relacionada con las líneas de una línea secundaria de CAN o con las ECU o sensores conectados a una línea secundaria de CAN.

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/SUGERENCIA

ADVERTENCIA:

Cuando lleve a cabo el patrón de conducción para confirmación, obedezca todos los límites de velocidad y las normas de tráfico.

AVISO:

• Debido a que el orden del diagnóstico es importante para el diagnóstico correcto, asegúrese de comenzar la localización de averías consultando la sección "Cómo proceder con la localización de averías" cuando se emiten DTC relacionados con el sistema de comunicación CAN.

  Haga clic aquí

• Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
• Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera Antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

  Haga clic aquí

• Tras efectuar las reparaciones, lleve a cabo el procedimiento de comprobación de los DTC y confirme que no se vuelvan a emitir los DTC.

  Procedimiento de revisión de los DTC: conecte el interruptor de encendido y espere 1 minuto o más. A continuación, accione el sistema en el que se sospecha que hay una avería y conduzca el vehículo a, como mínimo, 60 km/h (37 mph) durante, al menos, 5 minutos.

• Después de la reparación, lleve a cabo la comprobación del bus de CAN y asegúrese de que se visualicen correctamente todas las ECU y todos los sensores conectados al sistema de comunicación CAN.

  Haga clic aquí

OBSERVACIÓN:

• Antes de desconectar los conectores relacionados con la inspección, presione cada cuerpo del conector para comprobar que el conector no está flojo o desconectado.
• Cuando se desconecte un conector, compruebe que los terminales y el conector no estén agrietados, deformados o corroídos.

PROCEDIMIENTO

(a) Desconecte el cable del terminal negativo (-) de la batería.

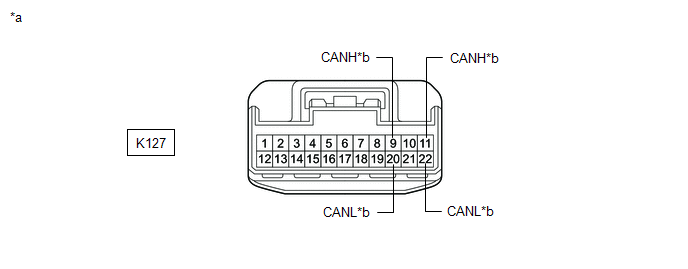

(b) Desconecte el conector de empalmes de CAN n.º 4 K127.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

OK

REEMPLACE EL CONECTOR DE EMPALMES DE CAN N.º 4

NG

(a) Conecte de nuevo el conector de empalmes de CAN n.º 4 K127.

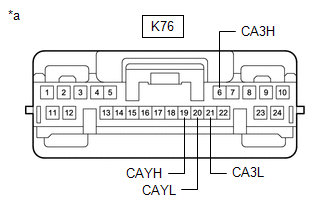

(b) Desconecte el conector K76 de la ECU de pasarela central (ECU de pasarela de red).

(c) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Condición Condición especificada K76-6 (CA3H) - K76-19 (CAYH) Cable desconectado del terminal negativo (-) de la batería Inferior a 1 Ω K76-21 (CA3L) - K76-20 (CAYL) Cable desconectado del terminal negativo (-) de la batería Por debajo de 1 Ω

*a Vista delantera del conector del mazo de cables (a la ECU de pasarela central (ECU de pasarela de red))

OK

REEMPLACE LA ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) Haga clic aquí

NG

REPARE O REEMPLACE LAS LÍNEAS PRINCIPALES O EL CONECTOR DE BUS DE CAN (ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) - CONECTOR DE EMPALMES DE CAN N.º 4)
