DESCRIPCION
El conjunto del receptor de radio y la pantalla recibe una senal de marcha atras del rele BKUP LP.

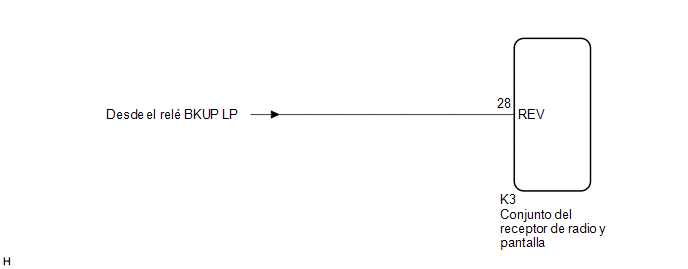

DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
| 1. |
INSPECCIONE LAS LUCES DE MARCHA ATRAS |
(a) Coloque la palanca de cambios en la posicion R y compruebe que se encienden las luces de marcha atras.
OK:
Las luces de marcha atras se encienden.
| NG | .gif) | VAYA AL SISTEMA DE ILUMINACION Haga clic aqui |
|
| 2. |
COMPRUEBE EL MAZO DE CABLES Y EL CONECTOR (SENAL DE MARCHA ATRAS) |
(a) Desacople el conector K3 del conjunto del receptor de radio y pantalla.
(b) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
|
Conexion del tester | Condicion |
Condicion Especificada |
|---|---|---|
|
K3-28 (REV) - Masa de la carroceria |
Interruptor de encendido en ON Palanca de cambios en posicion R |
11 a 14 V |
|
K3-28 (REV) - Masa de la carroceria |
Interruptor de encendido en ON La palanca de cambios no esta en R |
Inferior a 1 V |
| OK | | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
Circuito de la senal de velocidad del vehiculo entre el amplificador de componentes estereo y el juego de instrumentos
Circuito de la guia por voz entre el receptor de radio y el amplificador de componentes estereoDatos De Imagen Fija
DATOS DE IMAGEN FIJA DESCRIPCION (a) Cuando
se almacena un DTC del sistema anticolision, la camara de reconocimiento de
avance almacena el estado actual del vehiculo (ECU o sensor) como datos de
imagen fija. INSPECCIONE LOS DATOS DE IMAGEN FIJA (a)
Seleccione un DTC para ver los datos de ima ...
