COMPONENTES

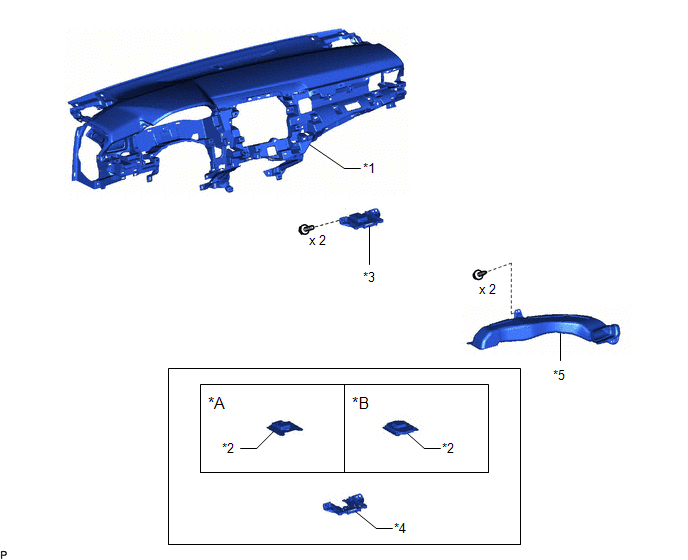

ILUSTRACION
|
*A | Sin Interruptor (SOS) Manual |
*B | Con Interruptor (SOS) Manual |
|
*1 | SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS |
*2 | CONJUNTO DE LA ANTENA DE NAVEGACION |
|
*3 | CONJUNTO DE LA ANTENA DE NAVEGACION CON SOPORTE |
*4 | SOPORTE DE LA ANTENA DE NAVEGACION |
|
*5 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3 |
- | - |
ExtracciOnExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización, o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del conjunto del t ...
Desmontaje
DESMONTAJE PRECAUCION/AVISO/OBSERVACION
ADVERTENCIA: Utilice guantes de proteccion. Las areas afiladas de
las piezas pueden herirle las manos.
OBSERVACION:
Lleve a cabo el mismo procedimiento para los lados izquierdo y
derecho.
El procedimiento que se indica a continuacion es para el ...
Montaje
MONTAJE PROCEDIMIENTO 1. INSTALE EL RODAMIENTO DE LA TAPA DEL LADO DE ACCIONAMIENTO DEL GENERADOR
(a) Utilice la SST y una prensa para instalar un nuevo cojinete del armazón del terminal de excitación del generador en el armazón del terminal de excitación del generador.
SST: 09950-60010 ...
