DESCRIPCION

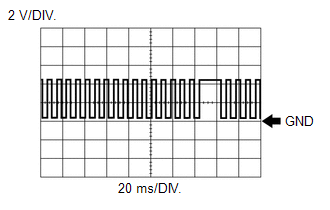

El sistema del sensor de posicion del ciguenal esta compuesto por una placa del sensor de posicion del ciguenal y un sensor de tipo elemento magnetorresistivo (MRE). La posicion del sensor del angulo del ciguenal esta provista de 34 dientes a intervalos de 10° (faltan 2 dientes para detectar el punto muerto superior) y esta instalada en el ciguenal. El Sensor de posicion del ciguenal genera 34 senales por revolucion del ciguenal. El ECM utiliza la senal del Sensor de posicion del ciguenal (senal NE) para detectar la posicion del ciguenal y el regimen del motor.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area afectada

MIL

Memoria

Nota

P033511

Cortocircuito a masa del Sensor de posicion del ciguenal "A"

La tension de salida del Sensor de posicion del ciguenal es inferior a 0.3 V durante 4 segundos o mas (logica de deteccion de 1 ciclo).

  • Circuito abierto o cortocircuito en el circuito del Sensor de posicion del ciguenal
  • Sensor de posicion del ciguenal
  • ECM

Se enciende

DTC almacenado

  • Codigo SAE: P0337
  • DTC en modelos para Mexico: Aplicable

P033515

Cortocircuito a bateria o circuito abierto en el sensor de posicion del ciguenal "A"

La tension de salida del Sensor de posicion del ciguenal es superior a 4.7 V durante 4 segundos o mas (logica de deteccion de 1 ciclo).

  • Circuito abierto o cortocircuito en el circuito del Sensor de posicion del ciguenal
  • Sensor de posicion del ciguenal
  • ECM

Se enciende

DTC almacenado

  • Codigo SAE: P0338
  • DTC en modelos para Mexico: Aplicable

DESCRIPCION DE LA SUPERVISION

Si la tension de salida transmitida por el Sensor de posicion del ciguenal permanece baja o alta, el ECM lo interpreta como una averia en el circuito del sensor, enciende el indicador MIL y memoriza un DTC.

ESTRATEGIA DE SUPERVISION

DTC relacionados

P0337: Comprobacion del rango del sensor de posicion del ciguenal (tension baja)

P0338: Comprobacion del rango del sensor de posicion del ciguenal (tension alta)

Componentes/sensores requeridos (principales)

Sensor de posicion del ciguenal

Componentes/sensores requeridos (secundarios)

Sensor de posicion del arbol de levas

Frecuencia de funcionamiento

Continua

Duracion

4 segundos

Funcionamiento del MIL

Inmediato

Secuencia de funcionamiento

Ninguno

CONDICIONES DE HABILITACION TIPICAS

La supervision se ejecuta siempre que no esten almacenados los siguientes DTC

No es necesario realizar ninguna accion.

Se cumplen todas las condiciones siguientes

-

Tension de la bateria

8 V o mas

Interruptor de encendido

ON

Motor de arranque

Desactivado

UMBRALES DE AVERIAS COMUNES

P0337: Comprobacion del rango (tension baja)

Tension del sensor de posicion del ciguenal

Menos de 0.3 V

P0338: Comprobacion del rango (tension alta)

Tension del sensor de posicion del ciguenal

Mas de 4.7 V

PATRON DE CONDUCCION POR CONFIRMACION

OBSERVACION:

  1. Conecte el Techstream al DLC3.
  2. Coloque el interruptor de encendido en posicion ON.
  3. Encienda el Techstream.
  4. borre los DTC (aunque no se hayan almacenado, lleve a cabo el procedimiento de borrado de los DTC).
  5. Coloque el interruptor de encendido en la posicion OFF y espere al menos 30 segundos.
  6. Coloque el interruptor de encendido en posicion ON [A].
  7. Encienda el Techstream.
  8. Espere 5 segundos o mas [B].
  9. Ingrese a los siguientes menus: Powertrain / Engine / Trouble Codes [C].
  10. Lea los DTC pendientes.

    OBSERVACION:

    • Si se emite algun DTC pendiente, el sistema tiene una averia.
    • Si no se emite ningun DTC pendiente, lleve a cabo el siguiente procedimiento.
  11. Ingrese a los siguientes menus: Powertrain / Engine / Utility / All Readiness.
  12. Introduzca el DTC: P033511 o P033515.
  13. Verifique el resultado de la valoracion del DTC.

    Pantalla del Techstream

    Descripcion

    NORMAL

    • valoracion de DTC completa
    • Normalidad en el sistema

    ABNORMAL

    • valoracion de DTC completa
    • Sistema anomalo

    INCOMPLETE

    • Valoracion de DTC incompleta
    • Lleve a cabo el patron de conduccion despues de confirmar las condiciones de habilitacion del DTC

    OBSERVACION:

    • Si el resultado de la valoracion es normal, el sistema esta en buen estado.
    • Si el resultado de la evaluacion es ABNORMAL, el sistema tiene una averia.
    • [A] a [C]: Procedimiento de valoracion normal

      El procedimiento de valoracion normal se utiliza para completar la valoracion de los DTC y tambien para borrar los DTC permanentes.

    • Cuando se borran los DTC permanentes, no desconecte el cable del terminal de la bateria ni intente borrar los DTC durante este procedimiento, ya que se borraran los historiales de ciclos universales y de valoraciones normales.

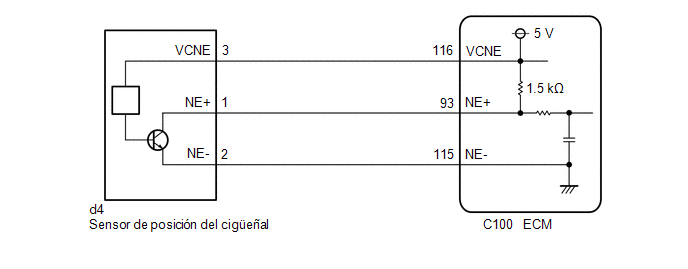

DIAGRAMA DE CONEXIONES

PRECAUCION / AVISO / OBSERVACION

OBSERVACION:

PROCEDIMIENTO

1.

LEA EL VALOR EN EL TECHSTREAM (REGIMEN DEL MOTOR)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Entre a los siguientes menus: Powertrain / Engine / Data List / Engine Speed.

Powertrain > Engine > Lista de datos

Pantalla del tester

Engine Speed

(e) Arranque el motor.

(f) Lea los valores indicados en el Techstream mientras el motor esta en marcha.

Estandar:

Se visualizan los valores correctos.

OBSERVACION:

OK

COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES

NG

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR

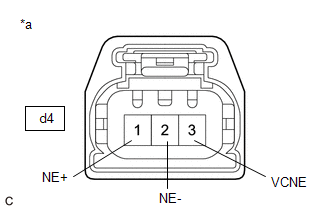

*a

Vista delantera del conector del mazo de cables

(Al sensor de posicion del ciguenal)

OBSERVACION:

Asegurese de que el conector este bien conectado. Si no lo estuviera, conectelo firmemente y vuelva a comprobar el DTC.

(a) Desconecte el conector del sensor de posicion del ciguenal.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Mida la tension segun los valores de la tabla a continuacion.

Tension estandar:

Conexion del tester

Condicion

Condicion especificada

d4-3 (VCNE) - Masa de la carroceria

Interruptor de encendido en ON

4.5 a 5.5 V

d4-1 (NE+) - Masa de la carroceria

Interruptor de encendido en ON

3.0 a 5.0 V

(d) Coloque el interruptor de encendido en la posicion OFF y espere al menos 30 segundos.

(e) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

d4-3 (VCNE) - d4-1 (NE+)

Interruptor de encendido en la posicion OFF

1.425 a 1.575 k?

d4-2 (NE-) - Masa de la carroceria

Siempre

Por debajo de 1 ?

OK

SUSTITUYA EL SENSOR DE POSICION DEL CIGUENAL

Haga clic aqui

NG

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CRANKSHAFT POSITION SENSOR - ECM)

(a) Desconecte el conector del sensor de posicion del ciguenal.

(b) Desconecte el conector del ECM.

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion especificada

d4-3 (VCNE) - C100-116 (VCNE)

Siempre

Inferior a 1 ?

d4-2 (NE-) - C100-115 (NE-)

Siempre

Inferior a 1 ?

d4-1 (NE+) - C100-93 (NE+)

Siempre

Inferior a 1 ?

d4-3 (VCNE) o C100-116 (VCNE) - Masa de la carroceria y otros terminales

Siempre

10 k? o superior

d4-2 (NE-) o C100-115 (NE-) - Masa de la carroceria y otros terminales

Siempre

10 k? o superior

d4-1 (NE+) o C100-93 (NE+) - Masa de la carroceria y otros terminales

Siempre

10 k? o superior

OK

SUSTITUYA EL ECM

Haga clic aqui.

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
