COMPONENTES
ILUSTRACIÓN

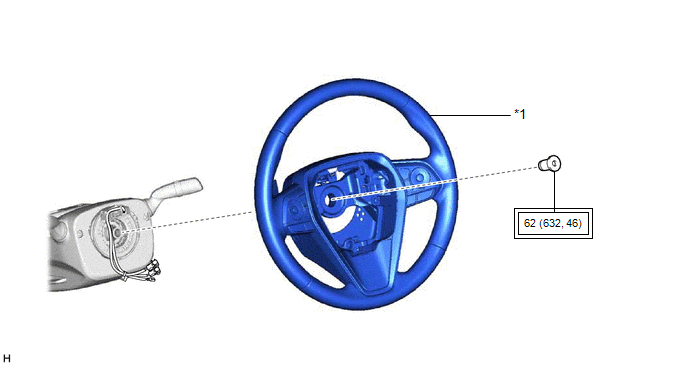

*1 | CONJUNTO DEL VOLANTE |
- | - |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN

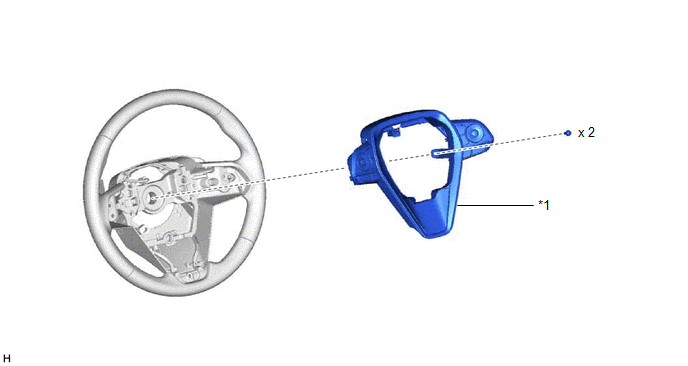

*1 | CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE |
- | - |
ILUSTRACIÓN

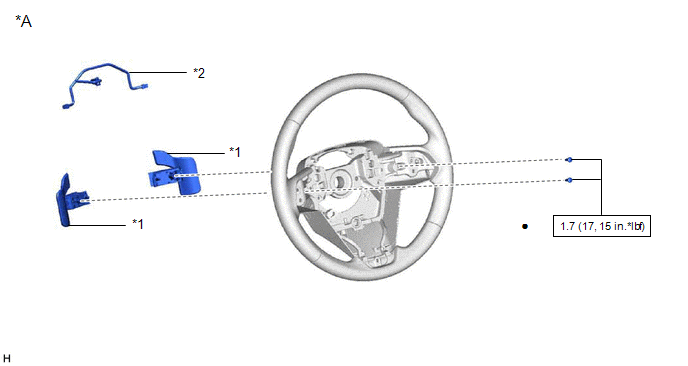

*A | Con interruptor basculante de cambio |
- | - |
*1 | INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DE CAMBIO DE LA TRANSMISIÓN) |
*2 | CABLE DEL INTERRUPTOR NO. 1 |
N*m (kgf*cm, lbf*pi.): par especificado |
● | Pieza no reutilizable | |
★ | Pieza prerrecubierta |
- | - |
Cortocircuito a batería en el circuito del interruptor del freno "A" (P057112)
DESCRIPCIÓN La ECU de control de derrape (conjunto del actuador del freno) recibe las señales del conjunto del interruptor de las luces de freno y las utiliza para comprobar si se accionan los frenos.
Pueden almacenarse DTC en uno de los siguientes casos:
Avería de bloqueo en el conjunto d ...
ExtracciOn
EXTRACCION PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste,
calibracion, inicializacion o registro) que deben realizarse despues de que
se hayan extraido, instalado o sustituido las piezas durante la
extraccion/instalacion del sensor de control a ...
InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5 (con interruptor (SOS) manual)
(a) Enganche las 5 abrazaderas para instalar el subconjunto del cable de antena No. 5.
(b) Conecte el conector. 2. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2
OBSERVACION: La ci ...
