EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de retirar, instalar o sustituir piezas durante la extracción/instalación del conjunto del volante se muestran a continuación.
Procedimientos necesarios después de extraer/instalar/sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
AVISO:
PROCEDIMIENTO
1. ALINEE LAS RUEDAS DELANTERAS DE MANERA RECTA HACIA ADELANTE
2. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON
Haga clic aquí
.gif)
3. EXTRAIGA EL CONJUNTO DEL VOLANTE
(a) Desconecte cada conector.

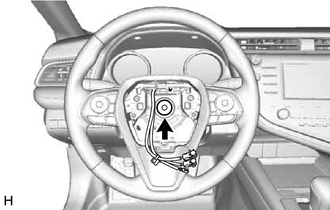

| (b) Utilice una llave de cubo hexagonal de 10 mm para extraer el perno de fijación del conjunto del volante. |
|

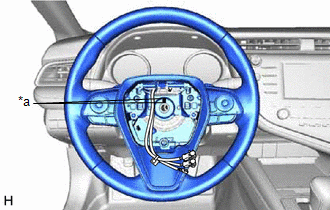

| (c) Coloque marcas de correspondencia en el conjunto del volante y en el eje principal de la dirección. |
|
(d) Instale provisionalmente el perno de fijación del conjunto del volante.
AVISO:
No apriete demasiado el perno de fijación del conjunto del volante.

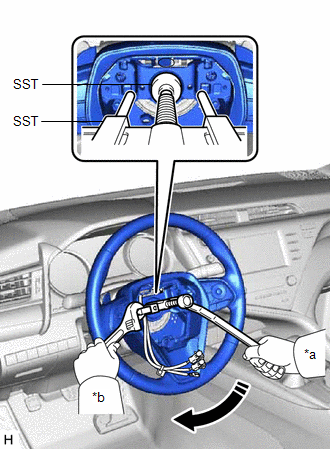

| (e) Utilice la SST para separar el conjunto del volante. SST: 09950-50013 09951-05010 09952-05010 09953-05020 09954-05031 09957-04010 SST: 09950-60010 09951-00330 AVISO: Aplique una pequeña cantidad de grasa en las roscas y en la punta de la SST (09953-05020) antes de utilizarlas. |
|
(f) Extraiga el perno de fijación del conjunto del volante y el conjunto del volante.
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE
Haga clic aquí
5. EXTRAIGA EL INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE TRANSMISIÓN) (con interruptor basculante de cambio)
Para UB80E: haga clic aquí
Para UB80F: haga clic aquí
Para UA80E: haga clic aquí
6. EXTRAIGA EL CABLE DEL INTERRUPTOR NO. 1 (con interruptor basculante de cambio)
Para UB80E: haga clic aquí
Para UB80F: haga clic aquí
Para UA80E: haga clic aquí
