COMPONENTES

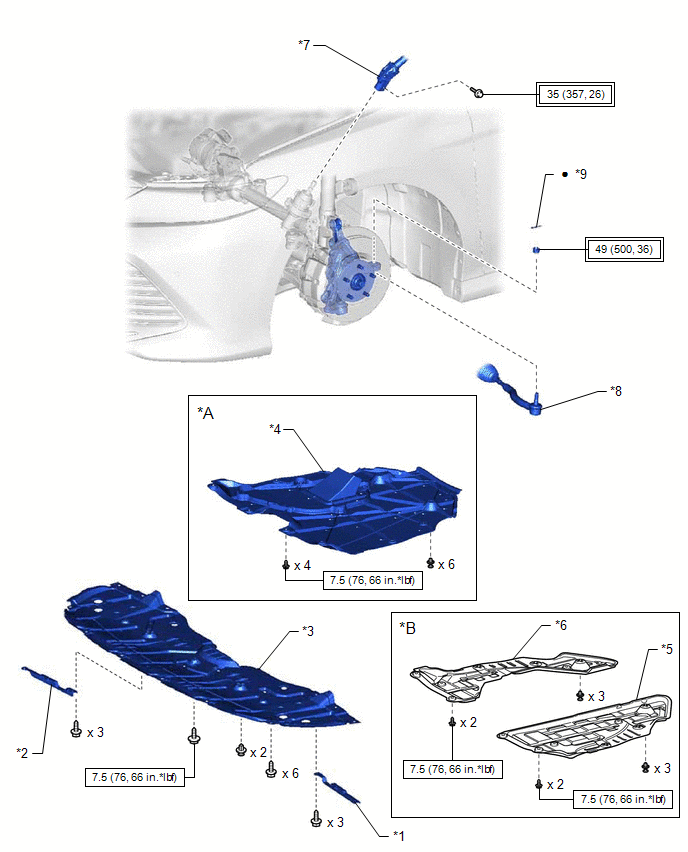

ILUSTRACIÓN
|
*A | para A25A-FKS |
*B | para 2GR-FKS |
|
*1 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*2 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
|
*3 | CUBIERTA INFERIOR DEL MOTOR Nº 1 |
*4 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
*5 | CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
*6 | CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR |
|
*7 | CONJUNTO DEL EJE INTERMEDIO DE LA DIRECCIÓN |
*8 | CONJUNTO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO |
|
*9 | PASADOR HENDIDO |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
● | Pieza no reutilizable |
- | - |

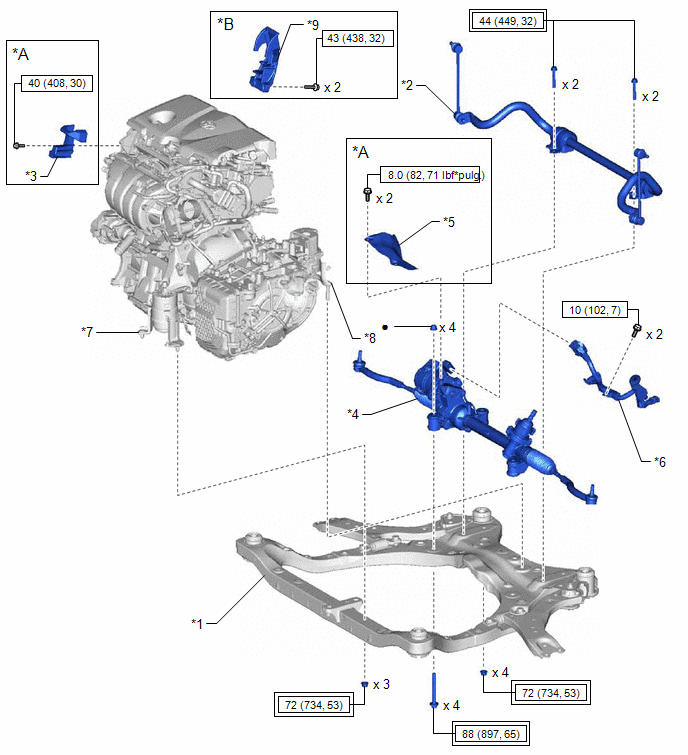

ILUSTRACIÓN
|
*A | para A25A-FKS |
*B | para AWD |
|
*1 | CONJUNTO DEL BASTIDOR DELANTERO |
*2 | BARRA ESTABILIZADORA DELANTERA CON SOPORTE |
|
*3 | PROTECCIÓN DE DESCARGA DE COMBUSTIBLE |
*4 | CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN |
|
*5 | AISLANTE TÉRMICO DEL ENGRANAJE DE DIRECCIÓN |
*6 | MAZO DE CABLES |
|
*7 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*8 | AISLANTE DE MONTAJE TRASERO DEL MOTOR |
|
*9 | PROTECTOR DE LA BOMBA DE COMBUSTIBLE |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
● | Pieza no reutilizable |
- | - |

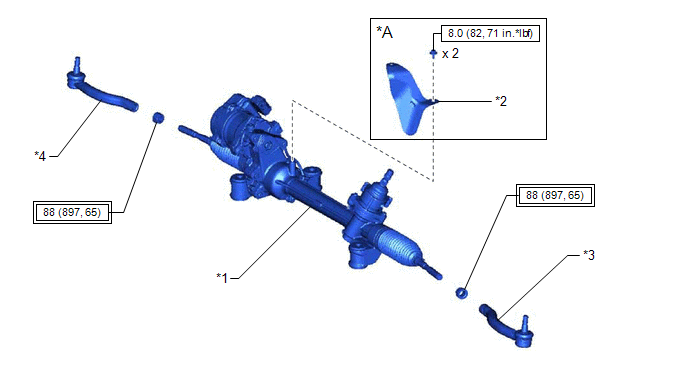

ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|
*1 | CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN |
*2 | AISLANTE TÉRMICO DEL ENGRANAJE DE DIRECCIÓN |
|
*3 | CONJUNTO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO |
*4 | CONJUNTO DERECHO DE LA BARRA DE ACOPLAMIENTO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

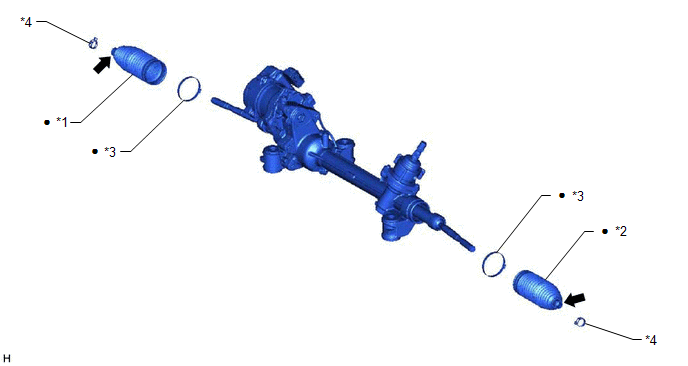

ILUSTRACIÓN
|
*1 | FUNDA DE LA CREMALLERA DE LA DIRECCIÓN NO. 1 |
*2 | FUNDA DE LA CREMALLERA DE LA DIRECCIÓN NO. 2 |
|
*3 | ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN NO. 2 |
*4 | CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN |
|
● | Pieza no reutilizable |
.png) |
Grasa de glicol a base de jabón de litio |
