COMPONENTES

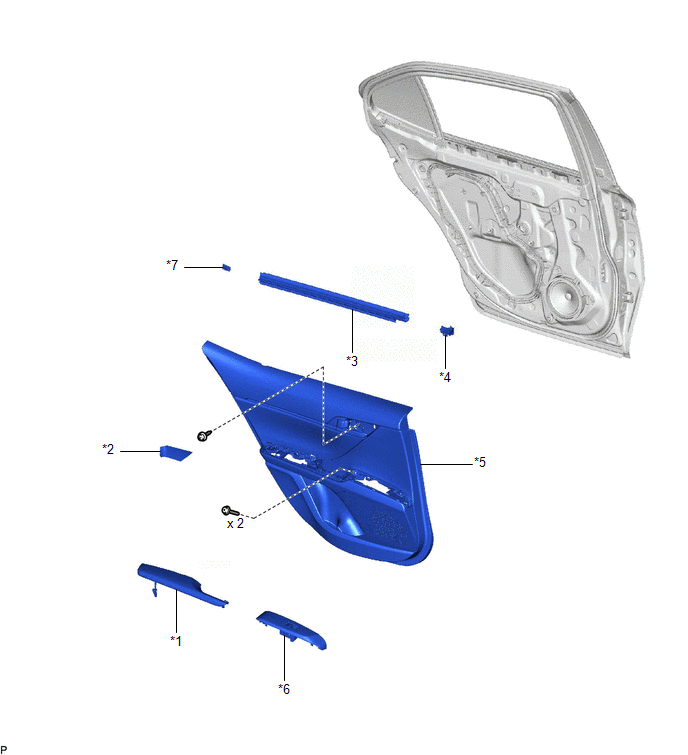

ILUSTRACIÓN
*1 | CONJUNTO DEL REPOSABRAZOS TRASERO |
*2 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA |
*3 | BANDA PROTECTORA DEL CRISTAL INTERIOR DE LA PUERTA TRASERA |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2 |
*5 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA |
*6 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
*7 | ABRAZADERA DEL ESTRIBO DE LA PUERTA NO. 1 |
- | - |

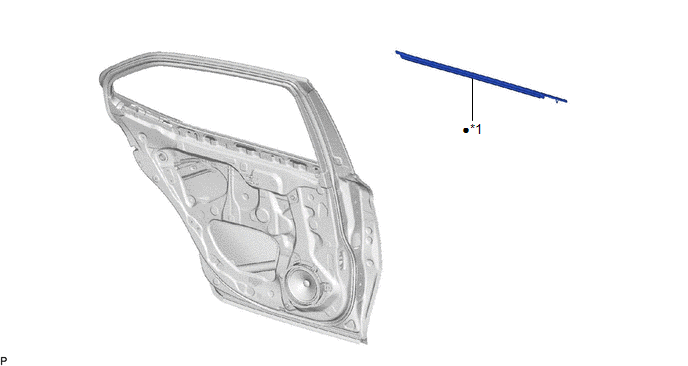

ILUSTRACIÓN
*1 | CARRIL DEL CRISTAL DE LA PUERTA TRASERA |
*2 | SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA |
*3 | SELLO DE VENTILACIÓN DE LA PUERTA TRASERA NO. 1 |
*4 | PROTECTOR DEL PANEL DE LA PUERTA TRASERA |
*5 | CRISTAL DE LA VENTANILLA LATERAL DE LA PUERTA TRASERA |
*6 | SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA |
*7 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA |
*8 | BANDA PROTECTORA DE LA PUERTA TRASERA |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

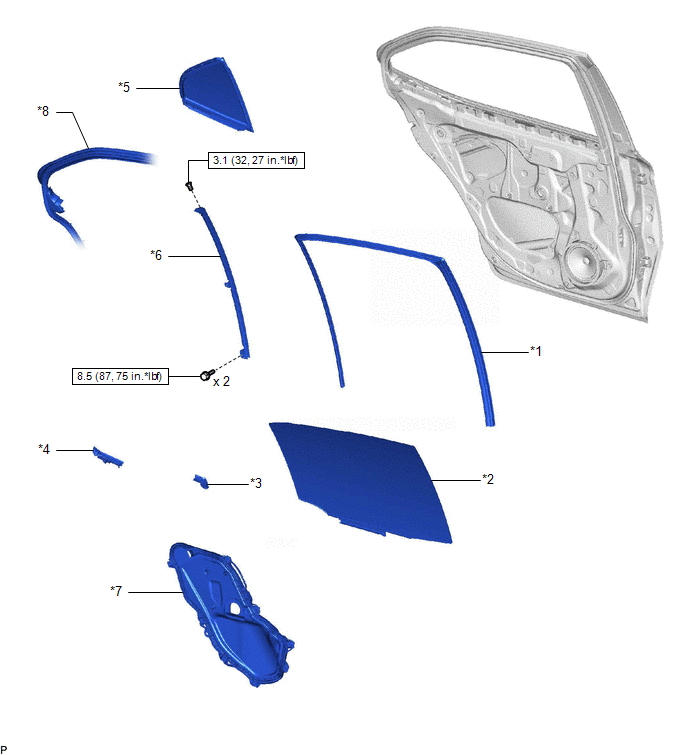

ILUSTRACIÓN
*1 | CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA TRASERA |
- | - |
● | Pieza no reutilizable |
- | - |
InstalaciÓn
INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
(a) Coloque los 4 clips del subconjunto del embellecedor exterior de la puerta del compartimiento de equipajes.
(b) Enganche los 4 clips como se muestra en la ilustración. ...
La función de subida/bajada remota no funciona
DESCRIPCIÓN Cuando el interruptor del motor está en posición ON, el conjunto del interruptor maestro de la red múltiplex envía señales de subida y bajada remotas a cada conjunto del motor del regulador de elevalunas eléctrico a través de la comunicación LIN. DIAGRAMA DE CABLEADO
PRECAUCI ...
Componentes
COMPONENTES ILUSTRACIÓN
*A para 2WD
*B para AWD
*1 CONJUNTO DE LA BOBINA DE ENCENDIDO
*2 SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
*3 BUJÍA
- -
N*m (kgf*cm, lbf*pi.): par de apriete especificado
- - ...
