EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de haber extraído e instalado, o sustituido piezas durante la extracción/instalación de la moldura de la correa de las puertas traseras se muestran a continuación.
Procedimiento necesario tras extraer/colocar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección. |
Sistema de supervisión de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
| Inicialice el sistema de control del elevalunas eléctrico |
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí. .gif)
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
Para A25A-FKS:
Haga clic aquí
Para 2GR-FKS:
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
5. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS TRASERO
Haga clic aquí
6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA
Haga clic aquí
7. EXTRAIGA LA BANDA PROTECTORA INTERIOR DE LAS VENTANILLAS TRASERAS
Haga clic aquí
8. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2
Haga clic aquí
9. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA
Haga clic aquí
10. EXTRAIGA EL SELLO DE VENTILACIÓN DE LA PUERTA TRASERA NO. 1
Haga clic aquí
11. EXTRAIGA EL PROTECTOR DEL PANEL DE LA PUERTA TRASERA
Haga clic aquí
12. EXTRAIGA EL CARRIL DEL CRISTAL DE LA PUERTA TRASERA
Haga clic aquí
13. DESCONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA
Haga clic aquí
14. EXTRAIGA EL SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA
Haga clic aquí
15. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA
Haga clic aquí
16. EXTRAIGA EL SUBCONJUNTO DEL CRISTAL DE LA PUERTA TRASERA
Haga clic aquí
17. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

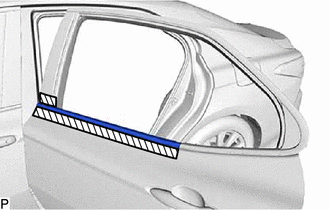

(a) Aplique cinta protectora alrededor del conjunto de la moldura del cinturón de seguridad de las puertas traseras, tal como se muestra en la ilustración.
.png) |
Cinta protectora |

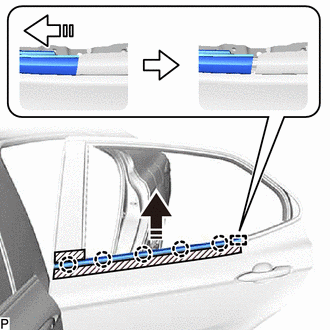

(b) Desenganche las 5 garras y la guía para extraer el conjunto de la moldura de la puerta trasera como se muestra en la ilustración.
.png) |
Extraiga en esta dirección (1) |
.png) |
Extraiga en esta dirección (2) |
