COMPONENTES

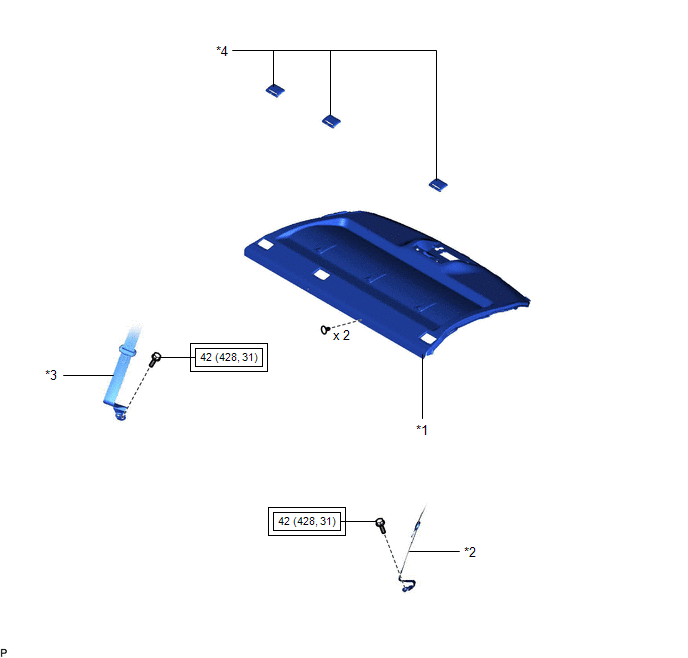

ILUSTRACIÓN
|
*1 | CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE |
*2 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO |
|
*3 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO |
*4 | CUBIERTA DEL ORIFICIO DEL CINTURÓN DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
ILUSTRACIÓN
|
*A | Para tipo de 1 pieza |
*B | Para tipo de 2 piezas |
|
*1 | CRISTAL DE LA LUNETA TRASERA |
*2 | JUNTA DE GOMA ADHESIVA DEL CRISTAL DE LA LUNETA TRASERA |
|
*3 | SUBCONJUNTO DEL CRISTAL DE LA LUNETA TRASERA |
*4 | TOPE DEL CRISTAL DE LA LUNETA TRASERA No. 1 |
|
*5 | TOPE DEL CRISTAL DE LA LUNETA TRASERA No. 2 |
- | - |
|
● | Pieza no reutilizable |
- | - |
ExtracciÓnMontaje
MONTAJE PROCEDIMIENTO 1.
INSTALE EL SECADOR DEL ENFRIADOR
(a) Instale el secador del enfriador en el modulador con unos
alicates.
*a Modulador
(b) Aplique aceite para compresor suficiente a las 3 juntas
toricas y a las superficies de fijacio ...
Montaje
MONTAJE PROCEDIMIENTO 1.
INSTALE LA PLACA DEL ESPEJO DEL MEDIDOR COMBINADO NO. 1
(a) Conecte el conjunto del sensor de las luces con el tornillo.
*1
Conjunto del sensor de luces
(b) Enganche las 2 garras tal y como se muestra en la ilustracio ...
Desmontaje
DESMONTAJE PROCEDIMIENTO 1.
EXTRAIGA EL SECADOR DEL ENFRIADOR
(a) Utilizando una llave hexagonal recta de 14 mm, extraiga la
tapa del modulador.
*a Modulador
(b) Utilice unos alicantes para extraer el secador del enfriador
del modulador. ...
