Toyota Camry Manual de reparaciones XV70 (2017-2023): Cortocircuito a masa en el interruptor de llamada de emergencia (B15C511,B15C513)

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / ComunicaciOn MOvil / Sistema De ConexiOn De Seguridad / Cortocircuito a masa en el interruptor de llamada de emergencia (B15C511,B15C513)

DESCRIPCION

Si el DCM (transceptor de la unidad telematica) detecta un error de comunicacion entre el DCM y el subconjunto de la caja de la consola del techo (interruptor (SOS) manual) como resultado de la autocomprobacion del DCM, se almacenara este DTC.

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B15C511

Cortocircuito a masa en el interruptor de llamada de emergencia

La impedancia (?) del interruptor manual (SOS) es menor que el umbral de averia durante 10 segundos o mas cuando el interruptor del motor esta en posicion ON (IG)

  • Subconjunto de la caja de la consola del techo (interruptor (SOS) manual)
  • Mazo de cables o conector
  • DCM (transceptor de la unidad telematica)

B15C513

Circuito abierto en el interruptor de llamada de emergencia

La impedancia (?) del interruptor manual (SOS) es mayor que el umbral de averia durante 10 segundos o mas cuando el interruptor del motor esta en posicion ON (IG)

  • Subconjunto de la caja de la consola del techo (interruptor (SOS) manual)
  • Mazo de cables o conector
  • DCM (transceptor de la unidad telematica)

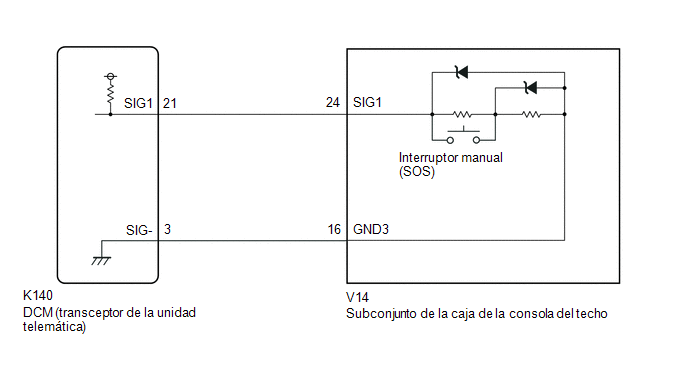

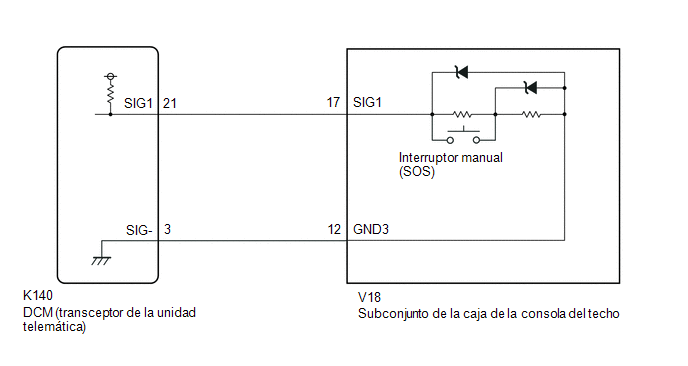

DIAGRAMA DE CONEXIONES

Con Techo Solar Sin Techo Solar

PRECAUCION/AVISO/RECOMENDACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion para el Uso del Sistema Safety Connect.

Haga clic aqui

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Desactive el interruptor del motor.

(b) Conecte el Techstream al DLC3.

(c) Active el interruptor del motor (IG) y espere al menos 10 segundos.

(d) Encienda el Techstream.

(e) Borre los DTC.

Sistema Electrico de la Carroceria > Telematics > Clear DTCs

(f) Compruebe si existen DTC y verifique que no se emita ningun DTC.

Body Electrical > Telematics > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

NG

2.

CONFIRME EL MODELO

(a) Seleccione el modelo que desea inspeccionar.

Resultado:

Resultado

Vaya a

Con Techo Solar

A

Sin Techo Solar

B

B

IR AL PUNTO 5

A

3.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

(a) Extraiga el subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

Haga clic aqui

*a

Componente sin mazo de cables conectado

(Subconjunto de la Caja de la Consola del Techo (Interruptor (SOS) Manual))

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

24 (SIG1) - 16 (GND3)

No se ha usado el interruptor (SOS) manual

410 a 414 ?

24 (SIG1) - 16 (GND3)

Se ha usado el interruptor (SOS) manual

81 a 83 ?

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM (TRANSCEPTOR DE TELEMATICA) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL))

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V14 del subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K140-21 (SIG1) - V14-24 (SIG1)

Siempre

Inferior a 1 ?

K140-3 (SIG-) - V14-16 (GND3)

Siempre

Inferior a 1 ?

K140-21 (SIG1) or V14-24 (SIG1) - Masa de la carroceria

Siempre

10 k? o superior

K140-3 (SIG-) or V14-16 (GND3) - Masa de la carroceria

Siempre

10 k? o superior

OK

IR AL PUNTO 7

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

5.

INSPECCIONE EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

(a) Extraiga el subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

Haga clic aqui

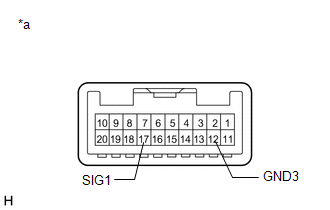

*a

Componente sin mazo de cables conectado

(Subconjunto de la Caja de la Consola del Techo (Interruptor (SOS) Manual))

(b) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

17 (SIG1) - 12 (GND3)

No se ha usado el interruptor (SOS) manual

410 a 414 ?

17 (SIG1) - 12 (GND3)

Se ha usado el interruptor (SOS) manual

81 a 83 ?

NG

SUSTITUYA EL SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL)

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM (TRANSCEPTOR DE TELEMATICA) - SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO (INTERRUPTOR (SOS) MANUAL))

(a) Desconecte el conector K140 del DCM (transceptor de telematica).

(b) Desconecte el conector V18 del subconjunto de la caja de la consola del techo (interruptor (SOS) manual).

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K140-21 (SIG1) - V18-17 (SIG1)

Siempre

Inferior a 1 ?

K140-3 (SIG-) - V18-12 (GND3)

Siempre

Inferior a 1 ?

K140-21 (SIG1) or V18-17 (SIG1) - Masa de la carroceria

Siempre

10 k? o superior

K140-3 (SIG-) or V18-12 (GND3) - Masa de la carroceria

Siempre

10 k? o superior

NG

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

7.

SUSTITUYA EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA)

(a) Sustituya el DCM (transceptor de telematica) por uno nuevo.

Haga clic aqui

AVISO:

SIGUIENTE

REALICE LA ACTIVACION DEL DCM
