COMPONENTES

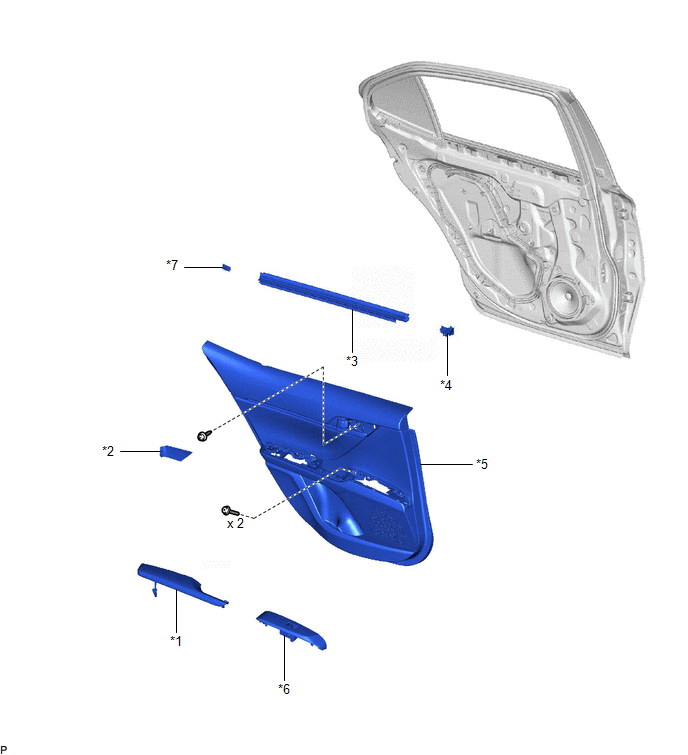

ILUSTRACIÓN
|
*1 | CONJUNTO DEL REPOSABRAZOS TRASERO |
*2 | SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA TRASERA |
|
*3 | BANDA PROTECTORA DEL CRISTAL INTERIOR DE LA PUERTA TRASERA |
*4 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA NO. 2 |
|
*5 | SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA |
*6 | CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA |
|
*7 | ABRAZADERA DEL ESTRIBO DE LA PUERTA NO. 1 |
- | - |

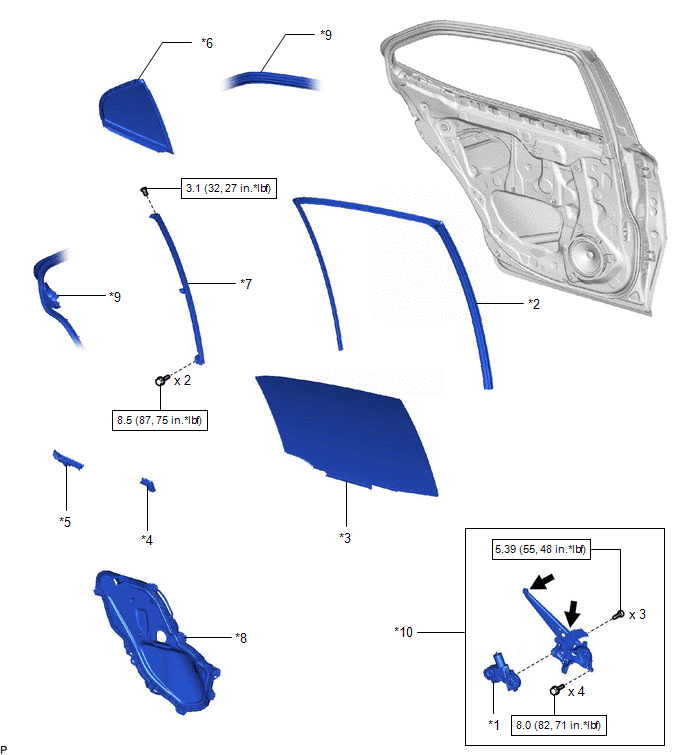

ILUSTRACIÓN
|
*1 | CONJUNTO DEL MOTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO |
*2 | CARRIL DEL CRISTAL DE LA PUERTA TRASERA |
|
*3 | SUBCONJUNTO DEL CRISTAL DE LA VENTANILLA TRASERA |
*4 | SELLO DE VENTILACIÓN DE LA PUERTA TRASERA No. 1 |
|
*5 | PROTECTOR DEL PANEL DE LA PUERTA TRASERA |
*6 | CRISTAL DE LA VENTANILLA LATERAL DE LA PUERTA TRASERA |
|
*7 | SUBCONJUNTO DEL MARCO INFERIOR TRASERO DE LA VENTANILLA TRASERA |
*8 | CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA |
|
*9 | BANDA PROTECTORA DE LA PUERTA TRASERA |
*10 | CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA |
.png) |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
.png) |
Grasa multiusos |
