COMPONENTES

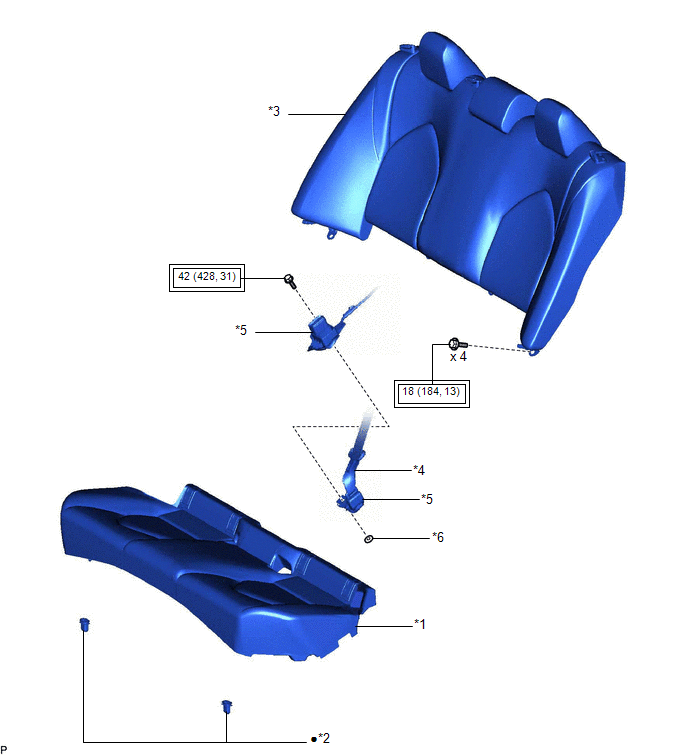

ILUSTRACION
|
*1 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO | *2 |
GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
*6 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

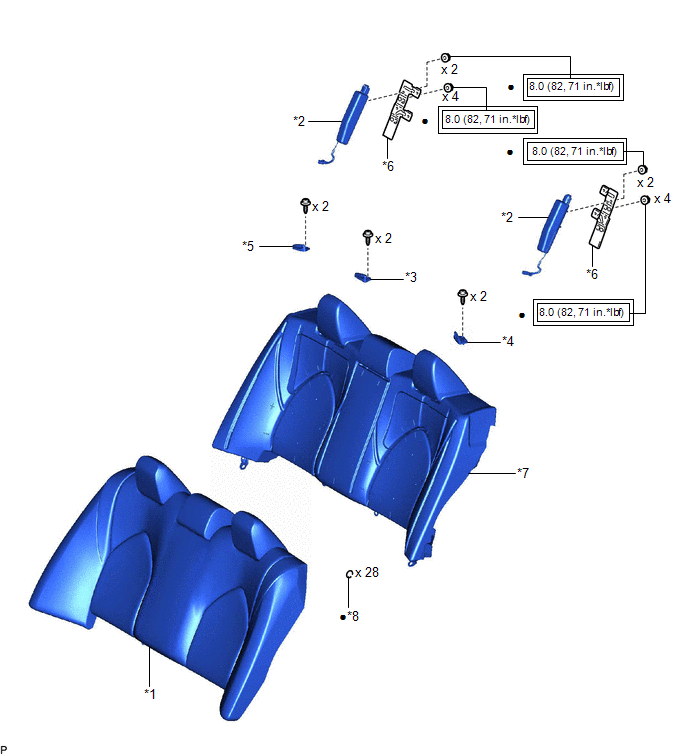

ILUSTRACION
|
*1 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO BANCO |
*2 | CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO |
|
*3 | GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO CENTRAL DEL ASIENTO TRASERO |
*4 | GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO |
|
*5 | GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO DERECHO |
*6 | CONJUNTO DEL SOPORTE DEL AIRBAG LATERAL TRASERO |
|
*7 | ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO BANCO |
*8 | ANILLO ABIERTO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, ft.*lbf) | ? |
Pieza no reutilizable |

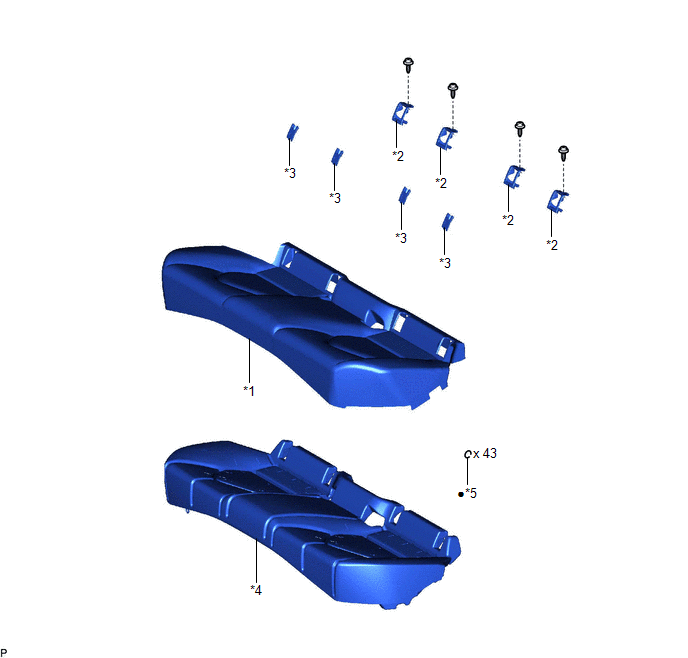

ILUSTRACION
|
*1 | FUNDA DEL COJIN DEL ASIENTO TRASERO DE TIPO BANCO |
*2 | CUBIERTA DE LA BASE DEL ASIENTO DE SUJECION PARA NINOS |
|
*3 | CUBIERTA DEL ASIENTO DE SUJECION PARA NINOS |
*4 | SUBCONJUNTO DE LA ALMOHADILLA DEL COJIN DEL ASIENTO TRASERO |
|
*5 | ANILLO ABIERTO |
- | - |
|
? | Pieza no reutilizable | - |
- |
