EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido e instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del asiento trasero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga
clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic
aqui
Para 2GR-FKS:
Haga clic
aqui
ADVERTENCIA:
3. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO

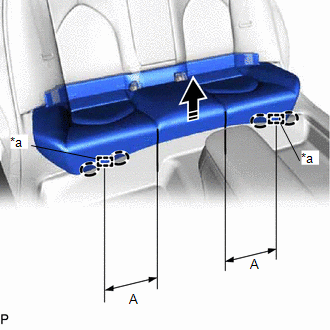

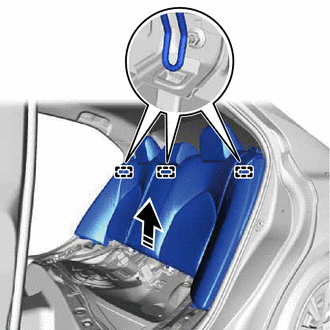

(a) Levante el borde delantero del conjunto del cojin del asiento trasero como se muestra en la ilustracion y desenganche los 2 ganchos del bastidor del cojin del asiento trasero de los ganchos de bloqueo del cojin del asiento trasero.
*a | Gancho del bastidor del cojin del asiento trasero |
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |
AVISO:
Asegurese de sostener las piezas del conjunto del cojin del asiento trasero directamente junto a los ganchos del bastidor del cojin del asiento trasero al elevarlos. La elevacion de una pieza distinta del conjunto del cojin del asiento trasero puede deformar el bastidor del cojin del asiento trasero.
OBSERVACION:
Al levantar el conjunto del cojin del asiento trasero, asegurese de sujetarlo desde la zona que se muestra en la ilustracion.
Medida estandar:
Area | Medicion |
---|---|
A | 245 mm (9.64 pulg.) |

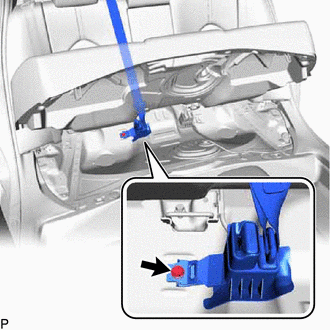

(b) Afloje el perno y separe el conjunto del cinturon de seguridad interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero como un conjunto de la pieza de anclaje del panel del piso. |
|

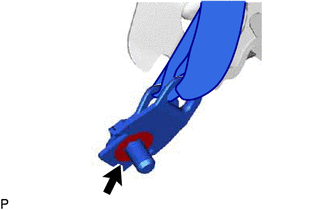

(c) Retire la arandela y el perno para extraer el conjunto del cinturon de seguridad interior del asiento trasero derecho. |
|

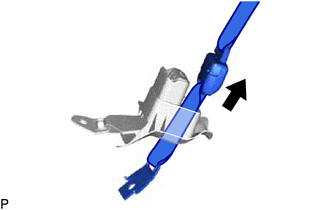

(d) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero como se indica en la ilustracion. |
|

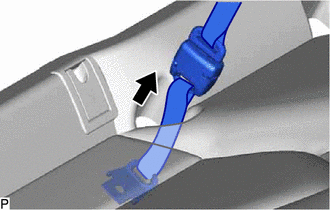

(e) Pase el conjunto del cinturon interior del asiento trasero derecho y el conjunto del cinturon exterior del asiento central trasero a traves del conjunto del cojin del asiento trasero como se indica en la ilustracion. |
|

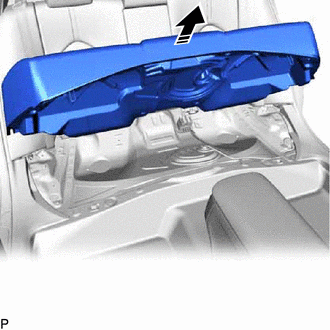

(f) Extraiga el conjunto del cojin del asiento trasero como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
4. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO

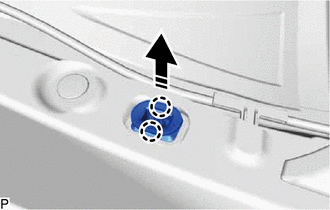

(a) Desenganche las 2 garras para extraer el gancho de bloqueo del cojin del asiento trasero como se muestra en la ilustracion.
![]() |
Extraer en esta direccion |
OBSERVACION:
Realice el mismo procedimiento para los lados izquierdo y derecho.
5. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO
(a) Desconecte cada cinturon de seguridad exterior del asiento trasero de la guia del cinturon de hombro del asiento trasero derecho, la guia del cinturon de hombro del asiento trasero izquierdo y la guia del cinturon de hombro del asiento trasero central.

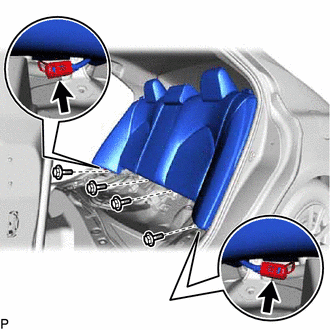

(b) Desconecte los 2 conectores. |
|
(c) Extraiga los 4 pernos.
(d) Desenganche los 3 ganchos para extraer el conjunto del respaldo del asiento trasero como se muestra en la ilustracion.
![]() |
Extraer en esta direccion |
