COMPONENTES

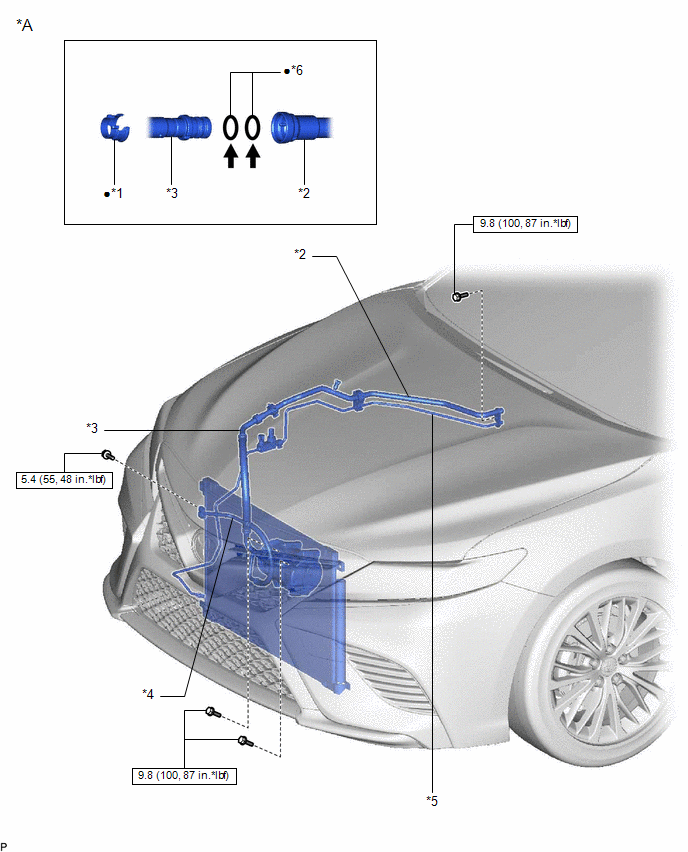

ILUSTRACION
|
*A | para A25A-FKS |
- | - |
|
*1 | ABRAZADERA DEL TUBO | *2 |
SUBCONJUNTO DEL TUBO DE ASPIRACION |
|
*3 | SUBCONJUNTO DE LA MANGUERA DE ASPIRACION |
*4 | SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1 |
|
*5 | CONJUNTO DEL ACCESORIO Y TUBO DEL AIRE ACONDICIONADO |
*6 | JUNTA TORICA |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
.png) |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |

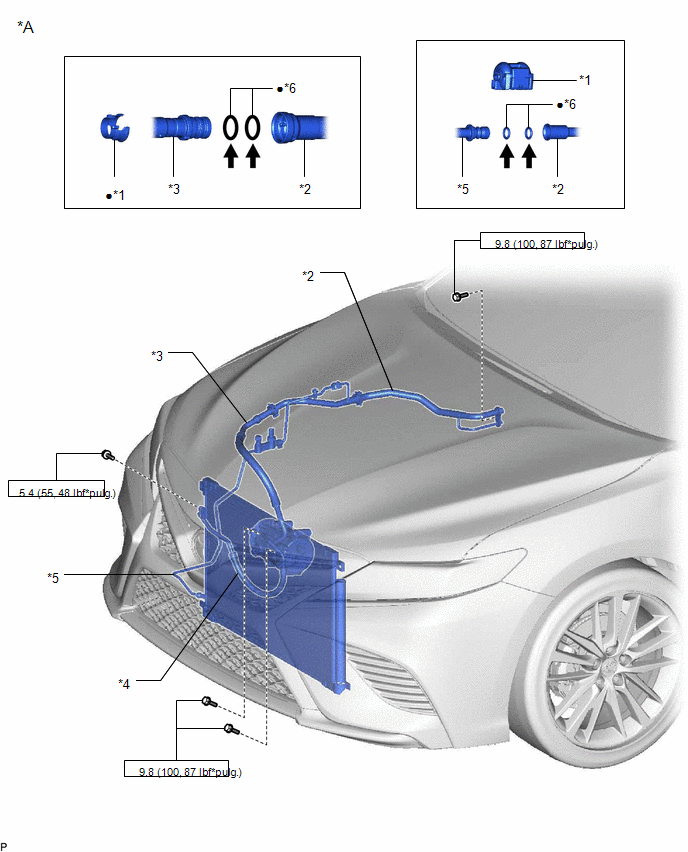

ILUSTRACION
|
*A | para 2GR-FKS |
- | - |
|
*1 | ABRAZADERA DEL TUBO | *2 |
CONJUNTO DEL ACCESORIO Y TUBO DEL AIRE ACONDICIONADO NO. 2 |
|
*3 | SUBCONJUNTO DE LA MANGUERA DE ASPIRACION |
*4 | SUBCONJUNTO DE LA MANGUERA DE DESCARGA DEL REFRIGERANTE DEL ENFRIADOR NO. 1 |
|
*5 | CONJUNTO DEL ACCESORIO Y TUBO DEL AIRE ACONDICIONADO |
*6 | JUNTA TORICA |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
|
|
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |

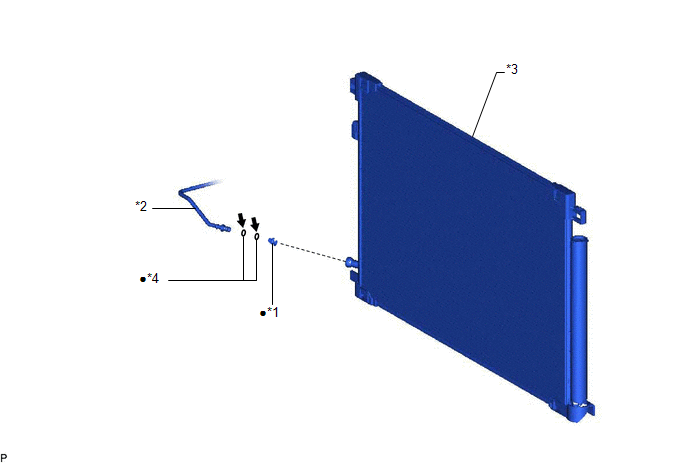

ILUSTRACION
|
*1 | ABRAZADERA DEL TUBO |
*2 | CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO |
|
*3 | CONJUNTO DEL CONDENSADOR DEL ENFRIADOR |
*4 | JUNTA TORICA |
|
|
Aceite del compresor ND-OIL 12 o un producto equivalente |
? | Pieza no reutilizable |
