COMPONENTES

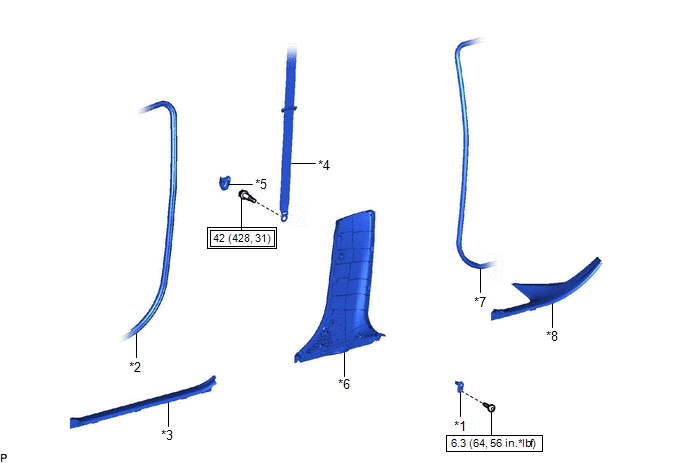

ILUSTRACION
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA |
*2 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA |
|
*3 | ESTRIBO DE LA PUERTA DELANTERA | *4 |
CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO |
|
*5 | CUBIERTA DE ANCLAJE EXTERIOR DEL CINTURON DE CADERA |
*6 | EMBELLECEDOR DEL MONTANTE CENTRAL INFERIOR |
|
*7 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA |
*8 | ESTRIBO DE LA PUERTA TRASERA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
ExtracciOnLa intensidad de la luz de la pantalla no se reduce cuando el interruptor de control de las luces se coloca en la posicion ON
PRECAUCION / AVISO / OBSERVACION
AVISO:
Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion del Sistema de Navegacion.
Haga clic aqui
...
InstalaciÓn
INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN: Cuando el parachoques trasero está dañado o deformado debido a un accidente o contacto con otros objetos, etc., o cuando se repara el área de instalación del parachoques en la carrocería, es necesario realizar la medición del áng ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1
*2 SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 2
*3 EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS
*4 MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS ...
