COMPONENTES

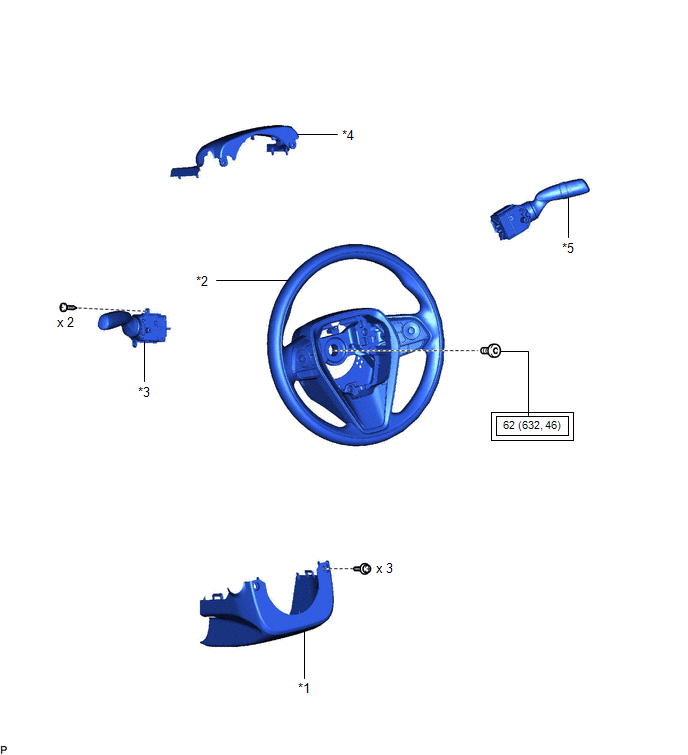

ILUSTRACION
*1 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION |
*2 | CONJUNTO DEL VOLANTE |
*3 | INTERRUPTOR DE LOS INTERMITENTES | *4 |
CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCION |
*5 | CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS | - |
- |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |

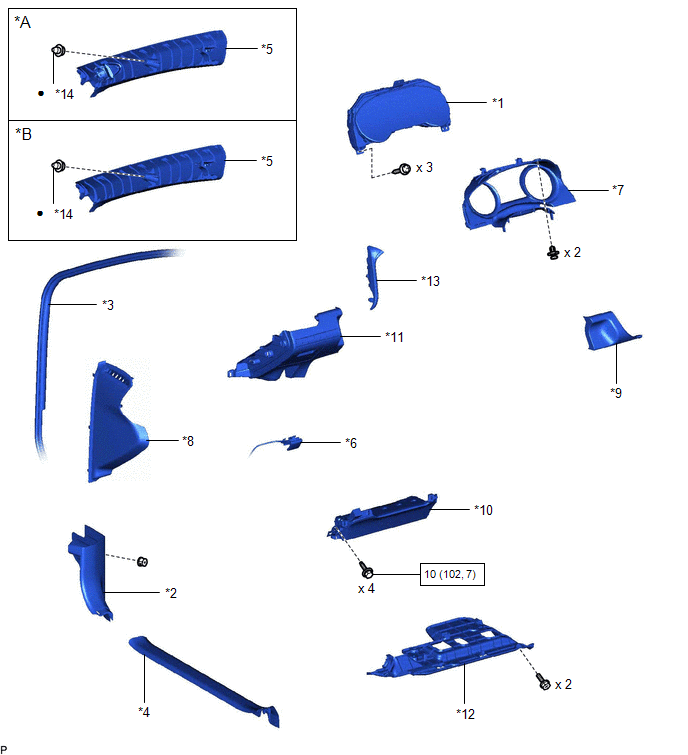

ILUSTRACION
*A | Con altavoz delantero No. 3 | *B |
Sin altavoz delantero No. 3 |
*1 | CONJUNTO DEL JUEGO DE INSTRUMENTOS | *2 |
SUBCONJUNTO DE LA GUARNICION LATERAL IZQUIERDA DEL CUBRETABLEROS |
*3 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA | *4 |
ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*5 | EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO |
*6 | SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPO |
*7 | CONJUNTO DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS |
*8 | PANEL DE INSTRUMENTOS DEL LATERAL IZQUIERDO |
*9 | CONJUNTO DE LA MOLDURA DE ACABADO DEL PANEL INFERIOR DE INSTRUMENTOS |
*10 | CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 1 |
*11 | SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1 |
*12 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*13 | CONJUNTO DE MEDIDORES DEL CAPO NO. 2 |
*14 | CLIP |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |

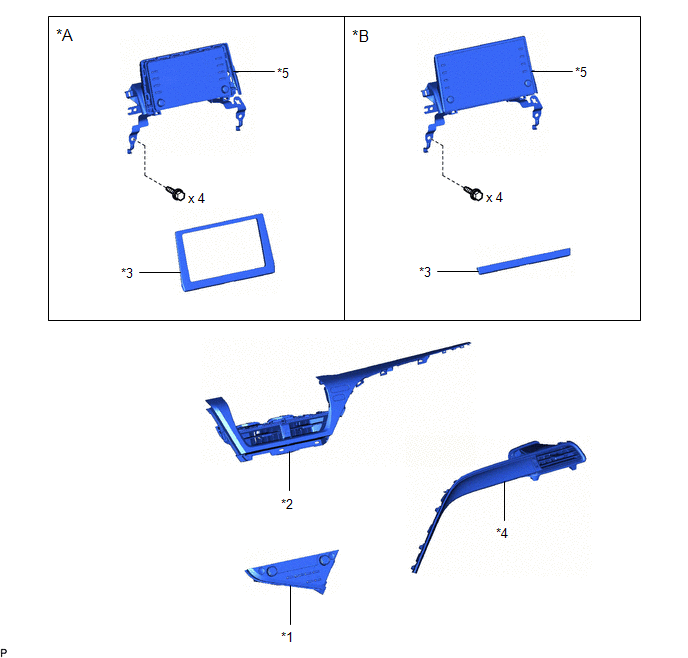

ILUSTRACION
*A | Para la Pantalla de 7 Pulgadas | *B |
Para la pantalla de 9 pulgadas |
*1 | CONJUNTO DEL CONTROL DEL AIRE ACONDICIONADO |
*2 | CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*3 | SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*4 | CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3 |
*5 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE |
- | - |

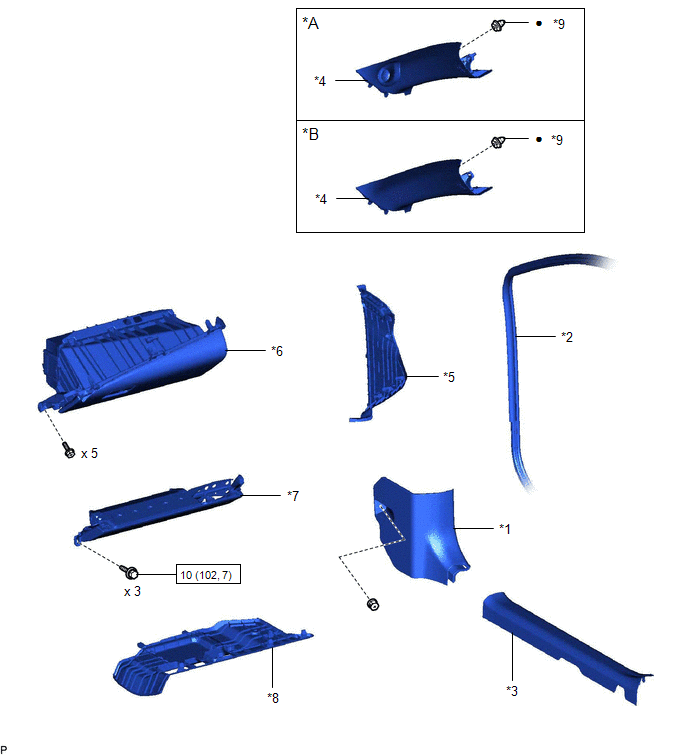

ILUSTRACION
*A | Con altavoz delantero No. 3 | *B |
Sin altavoz delantero No. 3 |
*1 | SUBCONJUNTO DE LA GUARNICION LATERAL DERECHA DEL CUBRETABLEROS |
*2 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA |
*3 | ESTRIBO DE LA PUERTA DELANTERA DERECHA | *4 | EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO |
*5 | PANEL DE INSTRUMENTOS LATERAL DERECHO | *6 |
SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS |
*7 | CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2 |
*8 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2 |
*9 | CLIP |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |

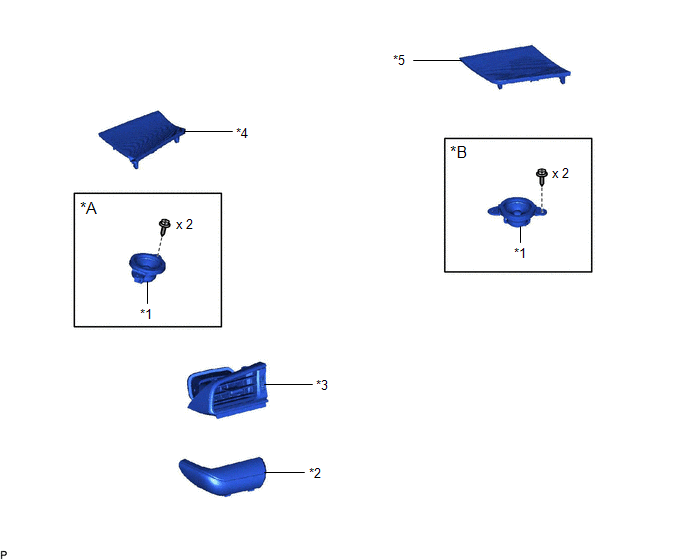

ILUSTRACION
*A | Para el lado izquierdo | *B |
Para el lado derecho |
*1 | CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 |
*2 | SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*3 | CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*4 | PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 1 |
*5 | PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 2 |
- | - |

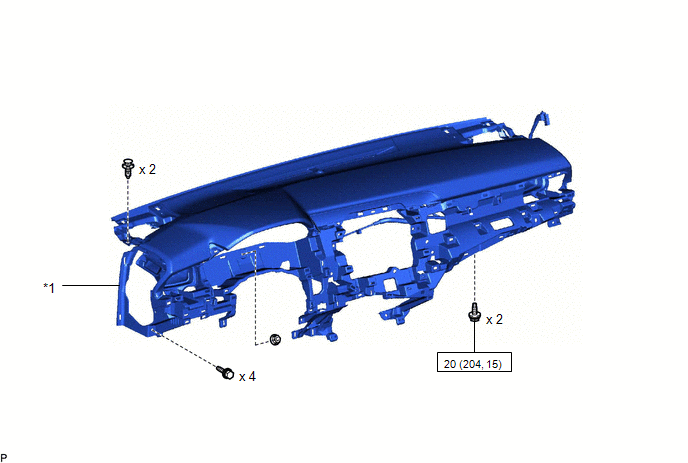

ILUSTRACION
*1 | SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS |
- | - |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

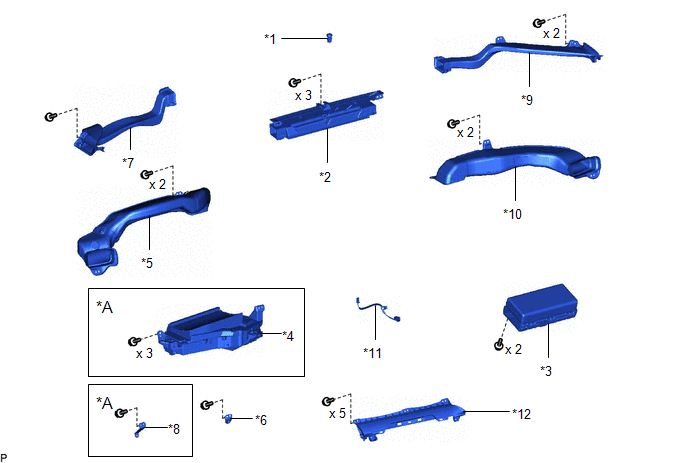

ILUSTRACION
*A | Con pantalla "Headup" | - |
- |
*1 |
SENSOR DE CONTROL AUTOMATICO DE LAS LUCES |
*2 | CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR |
*3 | CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS |
*4 | SUBCONJUNTO DEL ESPEJO DEL MEDIDOR |
*5 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 1 |
*6 | SUBCONJUNTO DEL SOPORTE DEL MEDIDOR NO. 1 |
*7 | CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 1 |
*8 | SUBCONJUNTO DEL SOPORTE DEL MEDIDOR NO. 2 |
*9 | CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 2 |
*10 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3 |
*11 | CABLE DEL PANEL DE INSTRUMENTOS NO. 3 |
*12 | RETEN DE ACABADO DEL SINTONIZADOR DE RADIO |
ILUSTRACION
*A | Con pantalla "Headup" | *B |
Sin sistema de navegacion |
*C | Con sistema de navegacion | *D |
Con interruptor manual (SOS) |
*1 | SUBCONJUNTO DEL CABLE DE LA ANTENA | *2 | COJIN DEL PANEL DE INSTRUMENTOS |
*3 | TAPA DEL ORIFICIO DEL PANEL DE INSTRUMENTOS |
*4 | CONJUNTO DE LA ANTENA DE NAVEGACION CON SOPORTE |
*5 | EMBELLECEDOR DE LA BOQUILLA DEL DESESCARCHADOR NO. 1 |
*6 | PASADOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*7 | CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON SOPORTE |
*8 | CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS |
? | Pieza no reutilizable | - |
- |
