Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del subconjunto de la almohadilla de seguridad del panel de instrumentos.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aqui

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCION

Haga clic aqui

AVISO:

Despues de apagar el interruptor del motor, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Po lo tanto, asegurese de leer los avisos acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

2. ENDERECE LAS RUEDAS DELANTERAS

3. EXTRAIGA EL CONJUNTO DEL BOTON DEL CLAXON

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aqui

5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION

Haga clic aqui

6. EXTRAIGA LA CUBIERTA DE LA COLUMNA DE DIRECCION SUPERIOR

Haga clic aqui

7. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

Haga clic aqui

8. EXTRAIGA EL INTERRUPTOR DE LOS INTERMITENTES

Haga clic aqui

9. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aqui

10. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

Haga clic aqui.

11. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICION IZQUIERDA DEL CUBRETABLEROS

Haga clic aqui

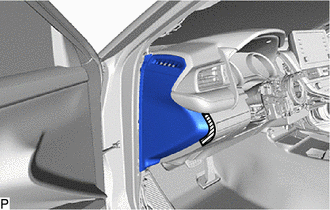

12. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA

(a) Desconecte la banda protectora de la guarnicion de la abertura de la puerta delantera izquierda.

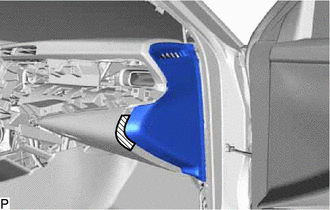

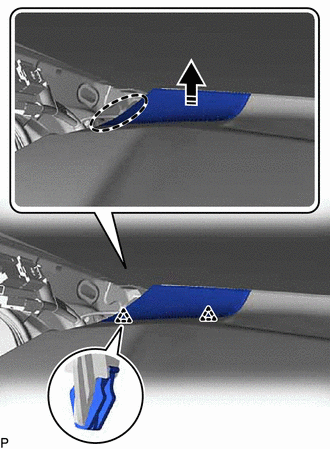

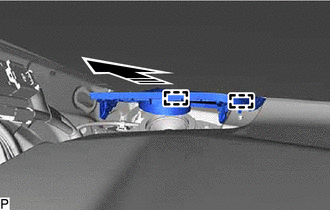

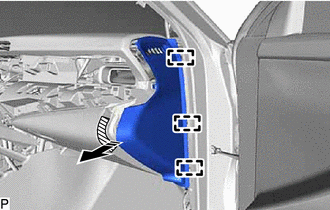

13. EXTRAIGA EL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

Haga clic aqui

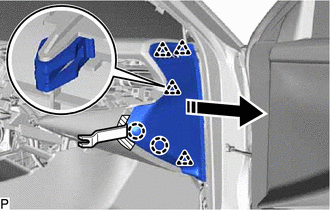

14. EXTRAIGA LA PARTE IZQUIERDA DEL PANEL DE INSTRUMENTOS

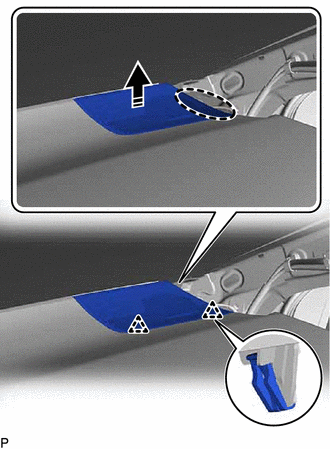

(a) Ponga cinta adhesiva en la zona indicada en la ilustracion.

Cinta protectora

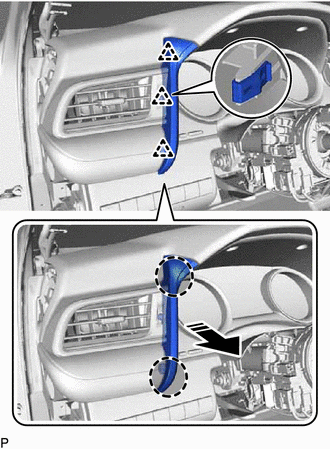

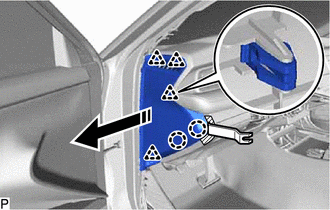

(b) Desenganche los 4 clips y las 2 garras con un extractor de molduras, tal como se muestra en la ilustracion.

Extraiga en esta direccion

AVISO:

Para evitar danos al panel lateral de instrumentos derecho, no inserte el extractor de moldura en una posicion distinta a la que se muestra en la ilustracion.

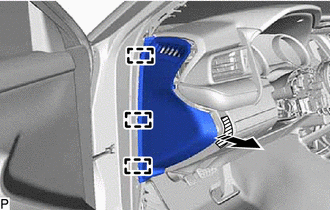

(c) Desenganche las 3 guias y extraiga el panel lateral de instrumentos derecho como se muestra en la ilustracion.

Extraiga en esta direccion

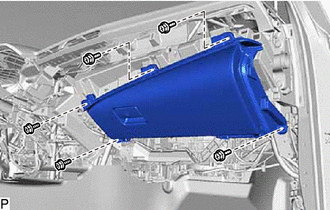

15. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1

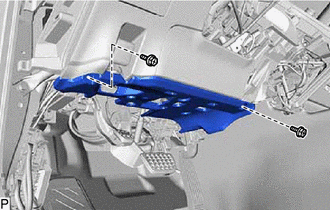

(a) Quite los 2 tornillos <C>.

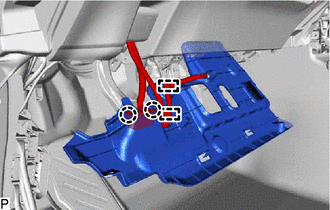

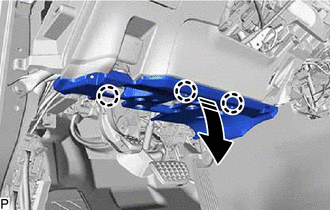

(b) Desenganche las 3 garras como se muestra en la ilustracion.

Extraiga en esta direccion

(c) Desenganche la guia como se muestra en la ilustracion.

Extraiga en esta direccion

(d) Desconecte el conector.

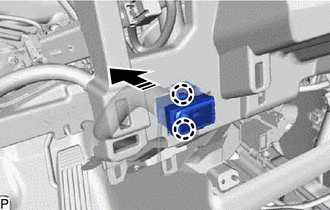

(e) Desenganche las 2 garras y desconecte el conector DLC3.

(f) Desenganche las 2 abrazaderas para extraer el subconjunto de la cubierta inferior del panel de instrumentos No. 1.

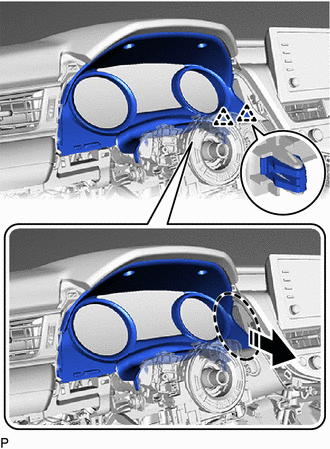

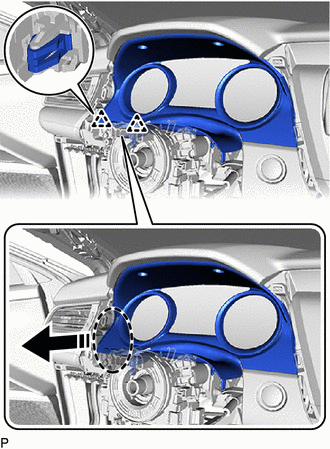

16. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 2

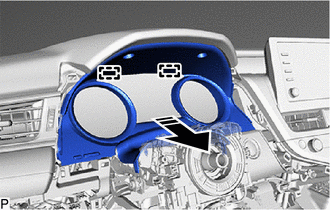

(a) Desenganche los 3 clips para extraer el grupo de medidores del capo No. 2 como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

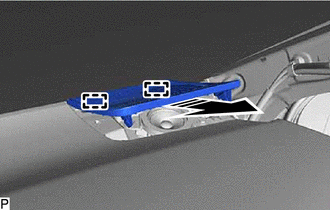

17. DESCONECTE EL SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPO

(a) Desenganche la garra y las 2 guias y desconecte el subconjunto de la palanca de control del bloqueo del capo.

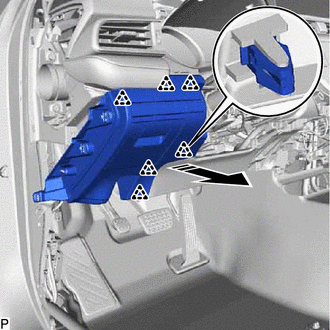

18. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS NO. 1

(a) Desconecte los 6 clips tal como se indica en la ilustracion.

Extraiga en esta direccion

(b) Desenganche la abrazadera.

(c) Desconecte los conectores para extraer el subconjunto del panel de instrumentos No. 1.

19. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1

Haga clic aqui

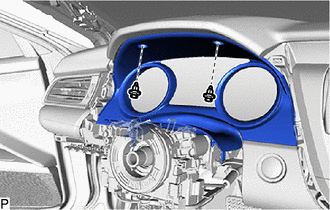

20. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL TABLERO DE INSTRUMENTOS

(a) Extraiga los 2 clips.

(b) Desenganche los 2 clips como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

(c) Desenganche los 2 clips como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

(d) Desenganche las 2 guias como se muestra en la ilustracion.

Extraiga en esta direccion

(e) Desconecte el conector para extraer el conjunto de la moldura de acabado del grupo de instrumentos.

21. EXTRAIGA EL CONJUNTO DEL MEDIDOR COMBINADO

Haga clic aqui

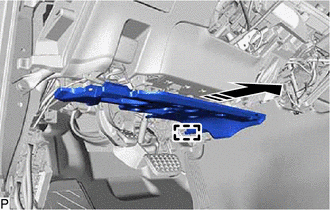

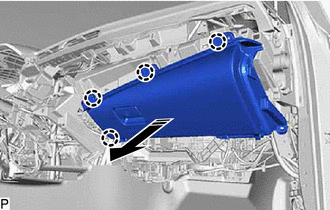

22. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS

(a) Desenganche los 4 clips para extraer el conjunto de la moldura de acabado inferior del panel de instrumentos como se muestra en la ilustracion.

Coloque la mano aqui

Extraer en esta direccion

(b) Con sistema de llave inteligente:

(1) Desconecte el conector.

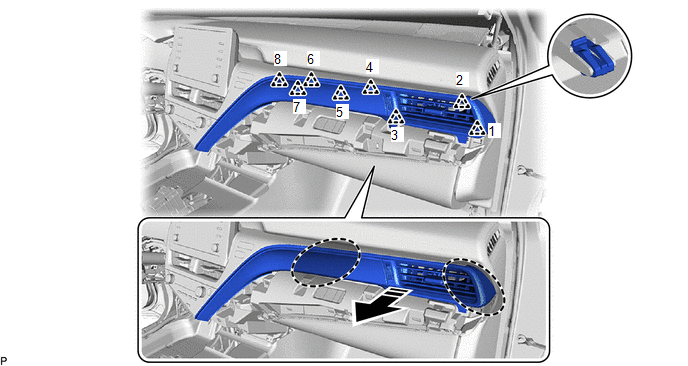

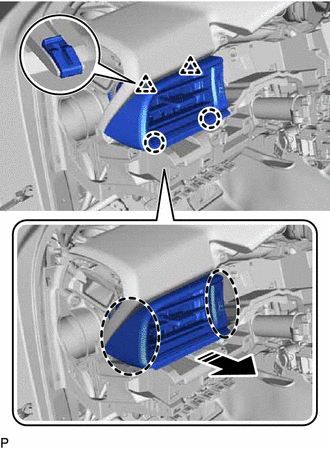

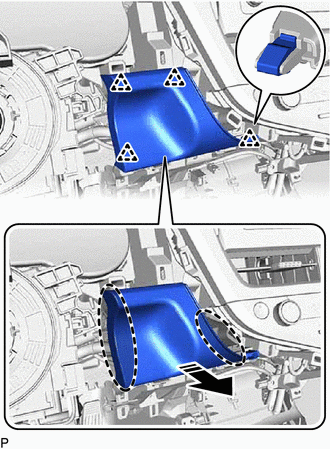

23. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 3

(a) Desenganche los 8 clips en el orden indicado en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

(b) Desenganche los 3 clips en el orden indicado en la ilustracion para extraer el conjunto del difusor del panel de instrumentos No. 3.

Coloque la mano aqui

Extraiga en esta direccion

(c) Con iluminacion:

(1) Desconecte el conector.

24. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

Haga clic aqui

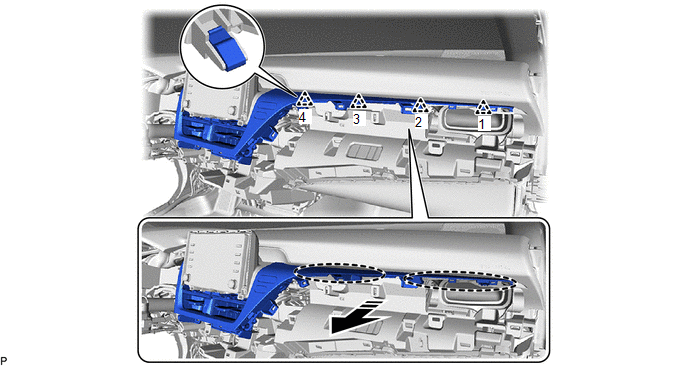

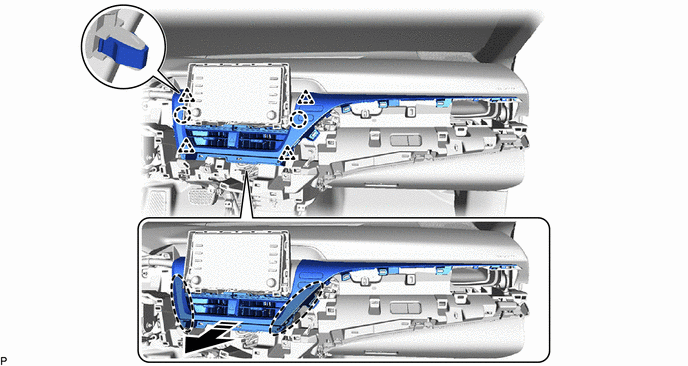

25. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS (para la pantalla de 7 pulg.)

(a) Desenganche los 7 clips y las 4 garras para extraer el subconjunto de la moldura de acabado del grupo de instrumentos central como se muestra en la ilustracion.

Extraiga en esta direccion

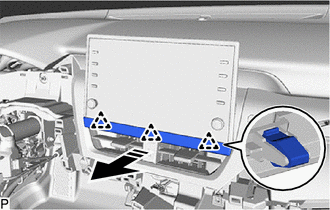

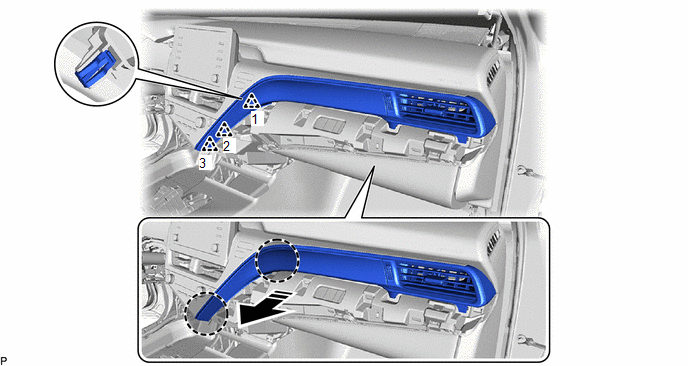

26. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS (para la pantalla de 9 pulg.)

(a) Desenganche los 3 clips para extraer el subconjunto de la moldura de acabado del grupo de instrumentos como se muestra en la ilustracion.

Extraiga en esta direccion

27. EXTRAIGA EL CONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

(a) Desenganche los 4 clips en el orden indicado en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

(b) Desenganche los 4 clips y las 2 garras como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

(c) Desconecte cada conector y extraiga el conjunto central de la moldura de acabado del grupo de instrumentos.

28. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 7 pulgadas)

Haga clic aqui

29. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE (para modelos con pantalla de 9 pulgadas)

Haga clic aqui

30. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA

OBSERVACION:

Siga el mismo procedimiento del lado izquierdo.

31. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICION DERECHA DEL CUBRETABLEROS

OBSERVACION:

Siga el mismo procedimiento del lado izquierdo.

32. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

33. EXTRAIGA EL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

34. EXTRAIGA EL PANEL LATERAL DERECHO DEL PANEL DE INSTRUMENTOS

(a) Ponga cinta adhesiva en la zona indicada en la ilustracion.

Cinta protectora

(b) Desenganche los 4 clips y las 2 garras con un extractor de molduras, tal como se muestra en la ilustracion.

Extraiga en esta direccion

AVISO:

Para evitar danos al panel lateral de instrumentos derecho, no inserte el extractor de moldura en una posicion distinta a la que se muestra en la ilustracion.

(c) Desenganche las 3 guias y extraiga el panel lateral de instrumentos derecho como se muestra en la ilustracion.

Extraiga en esta direccion

35. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2

(a) Desenganche las 4 garras como se muestra en la ilustracion.

Extraiga en esta direccion

(b) Desenganche las 2 guias como se muestra en la ilustracion.

Extraiga en esta direccion

(c) Desenganche la abrazadera.

(d) Desconecte los conectores y extraiga el subconjunto No. 2 de la cubierta inferior del panel de instrumentos.

36. EXTRAIGA EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 2

Haga clic aqui

37. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR

(a) Extraiga los 5 tornillos <C>.

(b) Desenganche las 4 garras como se muestra en la ilustracion.

Extraiga en esta direccion

(c) Desconecte el conector para extraer el subconjunto inferior del panel de instrumentos.

38. EXTRAIGA EL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 1

(a) Desenganche los 2 clips como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

(b) Desenganche las 2 guias para extraer el panel del altavoz del panel de instrumentos No. 1 como se muestra en la ilustracion.

Extraiga en esta direccion

39. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 (para el lado izquierdo)

Haga clic aqui

40. EXTRAIGA EL PANEL DEL ALTAVOZ DEL PANEL DE INSTRUMENTOS NO. 2

(a) Desenganche los 2 clips como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

(b) Desenganche las 2 guias para extraer el panel del altavoz del panel de instrumentos No. 2 como se muestra en la ilustracion.

Extraiga en esta direccion

41. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO NO. 2 (para el lado derecho)

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

42. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS NO. 1

(a) Desenganche los 4 clips y extraiga el subconjunto del embellecedor No. 1 del panel de instrumentos como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

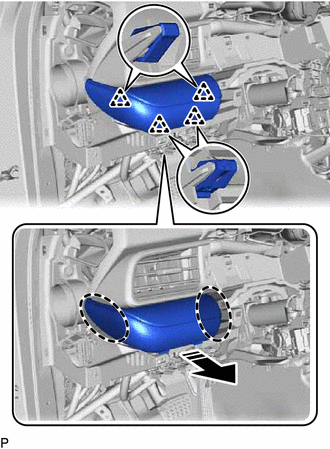

43. EXTRAIGA EL CONJUNTO DEL DIFUSOR DEL PANEL DE INSTRUMENTOS NO. 1

(a) Desenganche las 2 garras y los 2 clips para extraer el conjunto del difusor del panel de instrumentos No. 1 como se muestra en la ilustracion.

Coloque la mano aqui

Extraiga en esta direccion

44. DESCONECTE EL CABLE DEL PANEL DE INSTRUMENTOS NO. 5

Haga clic aqui

45. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

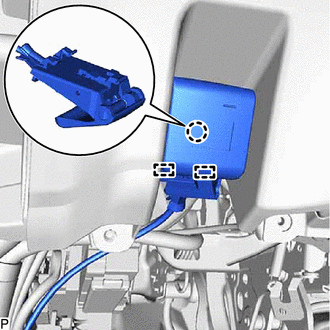

(a) Enganche las 2 garras para desconectar el termistor del enfriador (sensor de temperatura interior) como se muestra en la ilustracion.

Extraiga en esta direccion

(b) Desconecte los conectores.

*A

Con pantalla "Headup"

*B

Con sistema de navegacion

*C

Con interruptor manual (SOS)

-

-

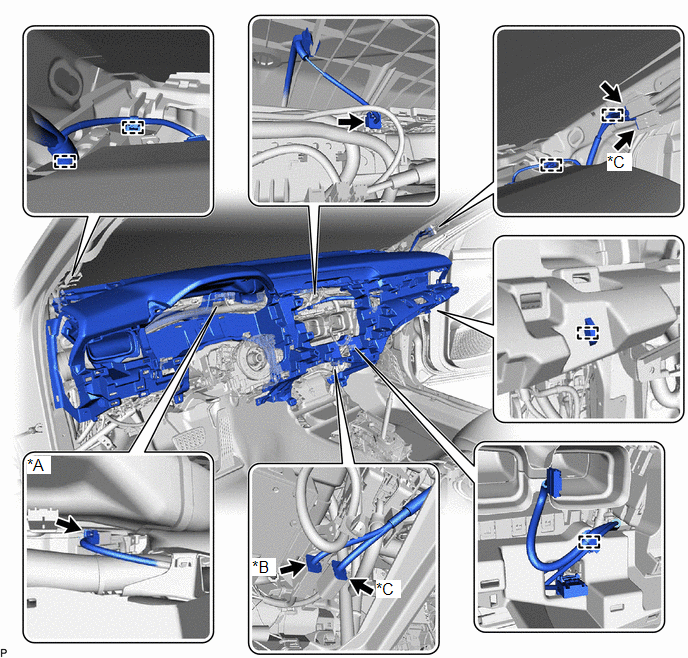

(c) Desenganche todas las abrazaderas.

(d) Extraiga los 2 clips.

*a

Perno <A>

*b

Perno <B>

*c

Clip

*d

Tuerca <E>

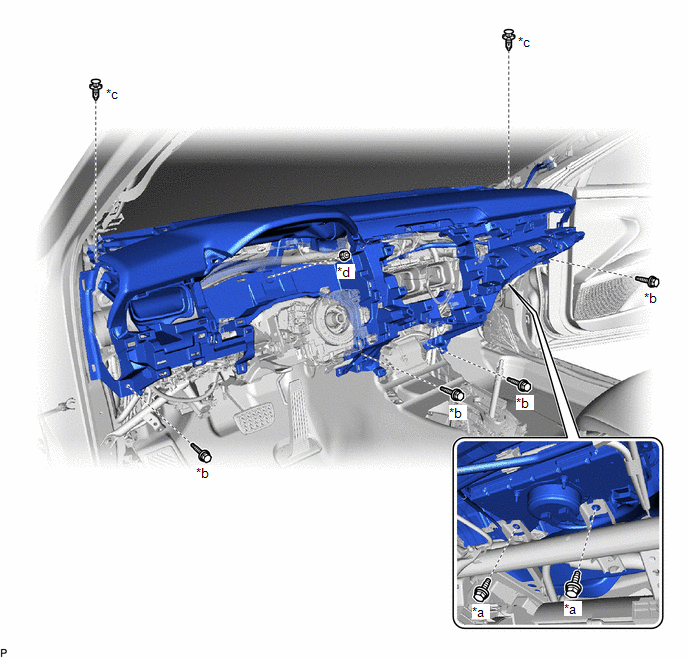

(e) Extraiga los 4 pernos <B>, los 2 pernos <A> y las tuerca <E>.

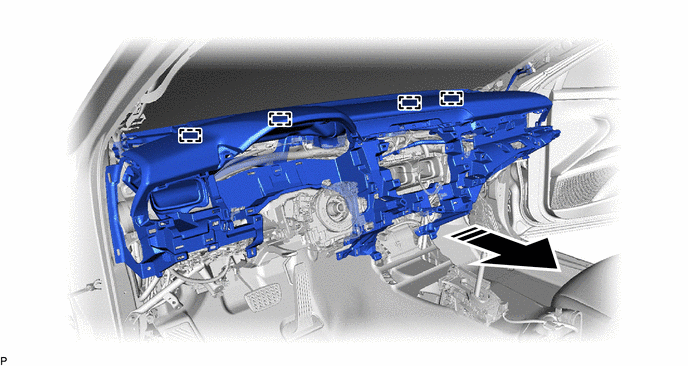

(f) Desenganche las 4 guias y extraiga el subconjunto de la almohadilla de seguridad del panel de instrumentos como se muestra en la ilustracion.

Extraiga en esta direccion

-

-

AVISO:

Componentes
COMPONENTES ILUSTRACION *1 SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCION *2 CONJUNTO DEL VOLANTE *3 INTERRUPTOR DE LOS INTERMITENTES *4 CU ...

Desmontaje
DESMONTAJE PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS Haga clic aqui 2. EXTRAIGA EL CONDUCTO DE LA BOQUILLA DEL DESESCARCHADOR LATERAL NO. 1 (a) Ex ...
