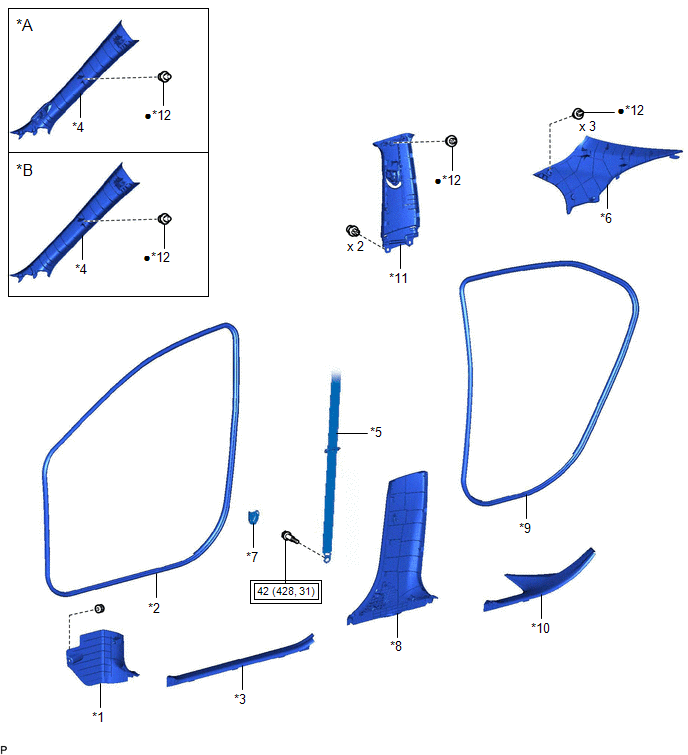

COMPONENTES
ILUSTRACION
*A | Con altavoz delantero No. 3 | *B |
Sin altavoz delantero No. 3 |
*1 | SUBCONJUNTO DE LA GUARNICION LATERAL IZQUIERDA DEL CUBRETABLEROS |
*2 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA |
*3 | ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*4 | EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO |
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO |
*6 | EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO |
*7 | CUBIERTA DE ANCLAJE EXTERIOR DEL CINTURON DE CADERA |
*8 | EMBELLECEDOR IZQUIERDO DEL MONTANTE CENTRAL INFERIOR |
*9 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA | *10 |
ESTRIBO DE LA PUERTA TRASERA IZQUIERDA |
*11 | EMBELLECEDOR DEL MONTANTE CENTRAL SUPERIOR IZQUIERDO |
*12 | CLIP |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

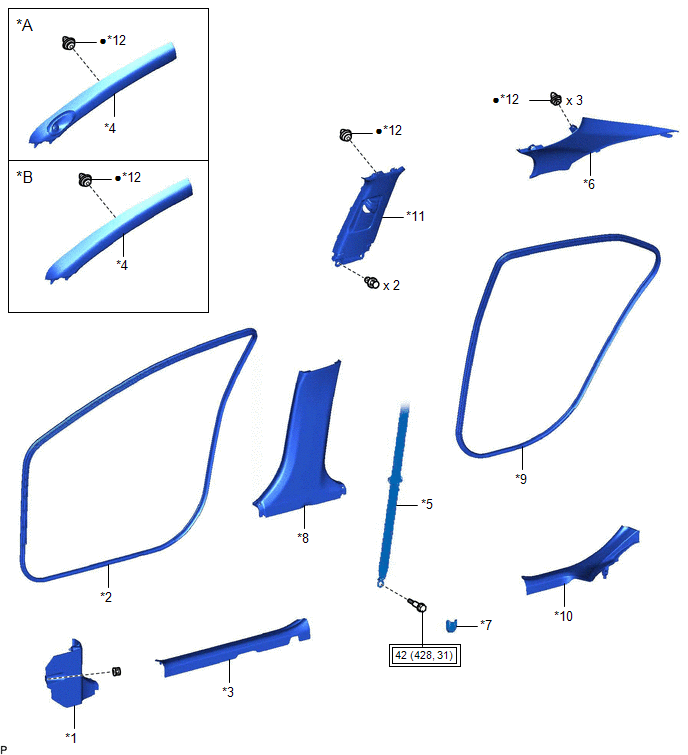

ILUSTRACION
*A | Con altavoz delantero No. 3 | *B |
Sin altavoz delantero No. 3 |
*1 | SUBCONJUNTO DE LA GUARNICION LATERAL DERECHA DEL CUBRETABLEROS |
*2 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA |
*3 | ESTRIBO DE LA PUERTA DELANTERA DERECHA | *4 | EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO |
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO DERECHO |
*6 | EMBELLECEDOR INTERIOR DEL LADO DERECHO DEL TECHO |
*7 | CUBIERTA DE ANCLAJE EXTERIOR DEL CINTURON DE CADERA |
*8 | EMBELLECEDOR DERECHO DEL MONTANTE CENTRAL INFERIOR |
*9 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
*10 | ESTRIBO DE LA PUERTA TRASERA DERECHA |
*11 | EMBELLECEDOR DEL MONTANTE CENTRAL SUPERIOR DERECHO |
*12 | CLIP |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

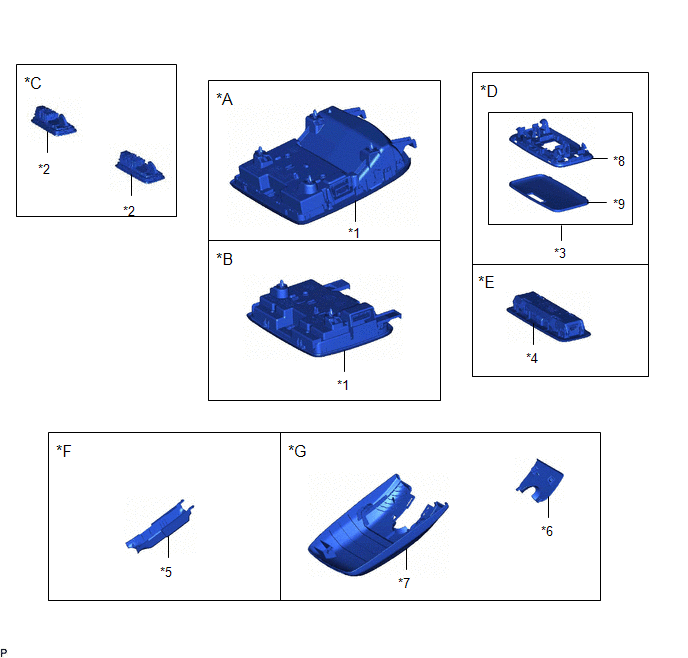

ILUSTRACION
*A | Para techo normal |
*B | excepto techo normal |
*C |
Con luz de cortesia |
*D | Para tipo bombilla |
*E | Para tipo LED |
*F | Con cubierta |
*G | con sistema anticolision | - |
- |
*1 |
CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO |
*2 | CONJUNTO DE LA LUZ DE LA VISERA PARASOL |
*3 | CONJUNTO DE LA LUZ INTERIOR | *4 |
CONJUNTO DEL PROYECTOR DE LUZ |
*5 | CUBIERTA DEL SOPORTE DEL PUNTAL DEL ESPEJO RETROVISOR INTERIOR |
*6 | CUBIERTA DE LA CAMARA DE RECONOCIMIENTO DELANTERA NO. 2 |
*7 | CUBIERTA DE LA CAMARA DE RECONOCIMIENTO DE AVANCE NO. 1 |
*8 | ALOJAMIENTO DE LA LUZ INTERIOR |
*9 | LENTE DE LA LUZ INTERIOR | - |
- |

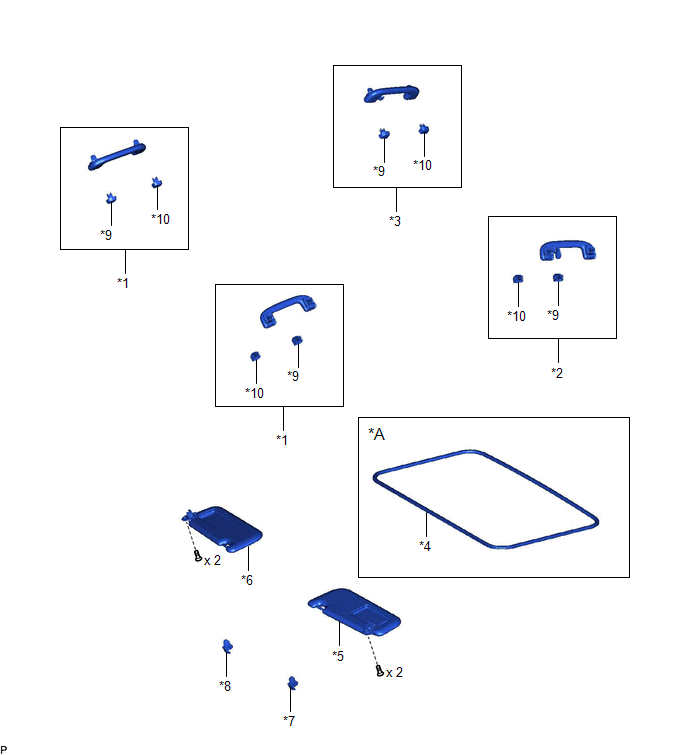

ILUSTRACION
*A | Para techo solar |
- | - |
*1 | CONJUNTO DEL ASIDERO | *2 |
CONJUNTO DEL ASIDERO TRASERO IZQUIERDO |
*3 | CONJUNTO DEL ASIDERO TRASERO DERECHO |
*4 | MOLDURA DE LA GUARNICION DE LA APERTURA DE LA VENTANILLA DEL TECHO |
*5 | CONJUNTO DEL PARASOL IZQUIERDO | *6 | CONJUNTO DEL VISOR DERECHO |
*7 | SOPORTE DEL PARASOL IZQUIERDO | *8 | SOPORTE DEL PARASOL DERECHO |
*9 | CUBIERTA IZQUIERDA DEL ASIDERO |
*10 | CUBIERTA DERECHA DEL ASIDERO |

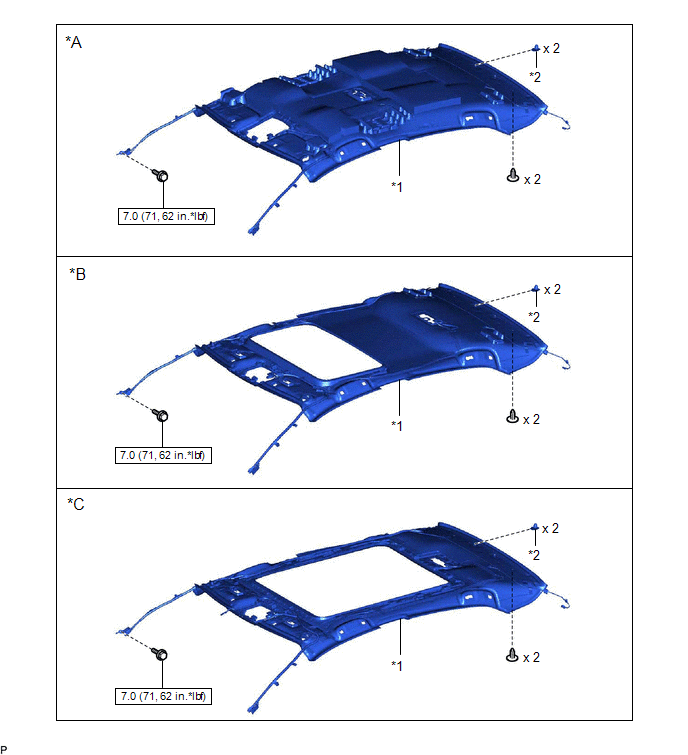

ILUSTRACION
*A | Para techo normal |
*B | Para techo solar |
*C | Para techo solar panoramico | - |
- |
*1 |
CONJUNTO DEL FORRO DEL TECHO |
*2 | Clip |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

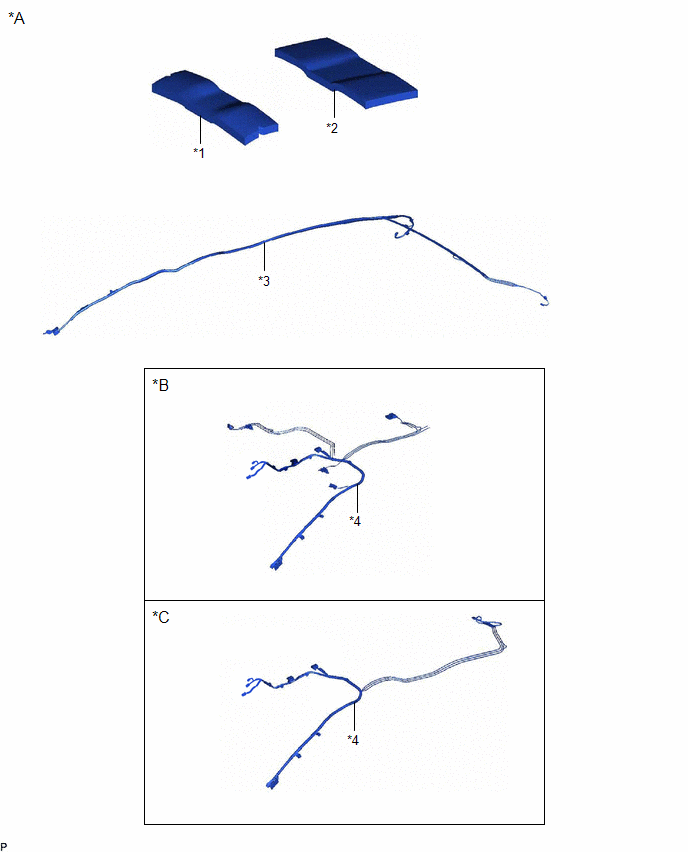

ILUSTRACION
*A | Para techo normal |
*B | Con conjunto de la luz interior |
*C | Con conjunto del proyector de luz |
- | - |
*1 | SILENCIADOR NO. 2 DEL TECHO | *2 |
ALMOHADILLA SILENCIADORA DEL TECHO NO. 4 |
*3 | SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2 |
*4 | CABLE DEL TECHO NO. 1 |

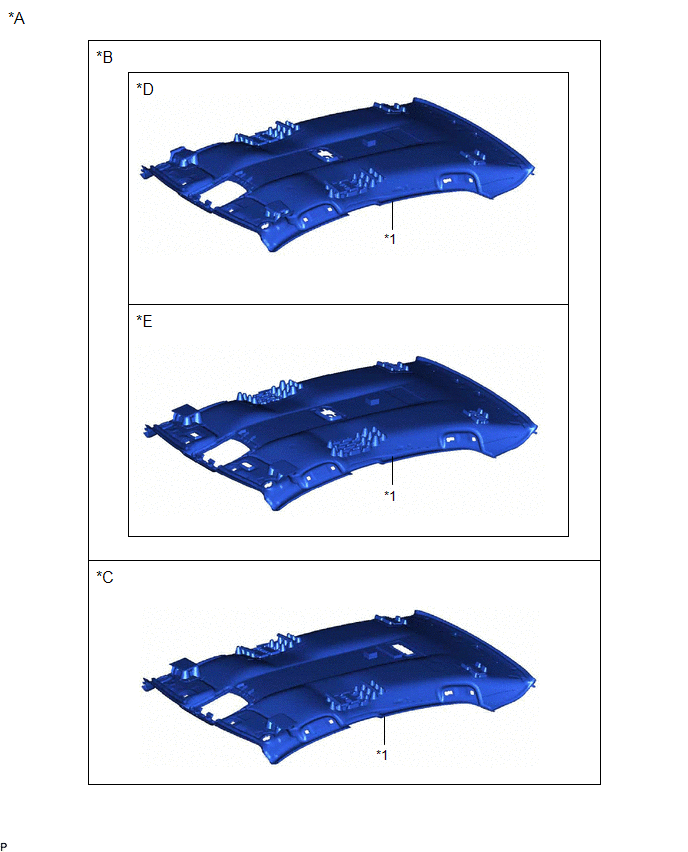

ILUSTRACION
*A | Para techo normal |
*B | Con conjunto de la luz interior |
*C | Con conjunto del proyector de luz |
*D | Sin luz de cortesia |
*E | Con luz de cortesia | - |
- |
*1 |
FORRO DEL TECHO | - | - |

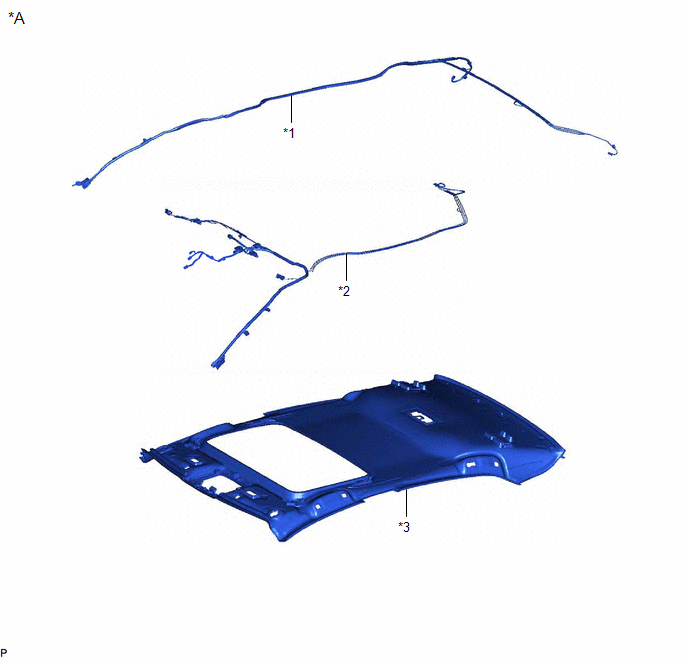

ILUSTRACION
*A | Para techo solar |
- | - |
*1 | SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2 |
*2 | CABLE DEL TECHO NO. 1 |
*3 |
FORRO DEL TECHO | - | - |

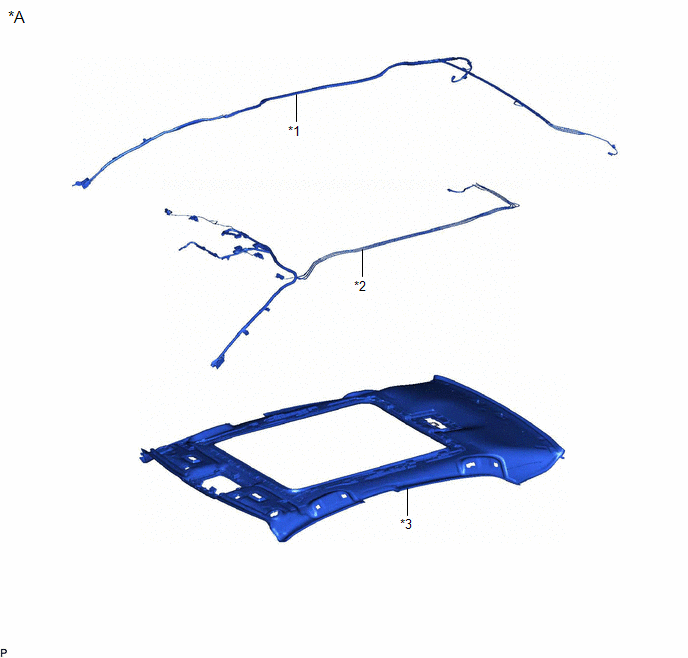

ILUSTRACION
*A | Para el techo solar panoramico | - |
- |
*1 |
SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2 |
*2 | CABLE DEL TECHO NO. 1 |
*3 |
FORRO DEL TECHO | - | - |
