EXTRACCION
PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse una vez que se han extraido, instalado o sustituido las piezas durante la instalacion/extraccion del forro del techo.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
Para asientos manuales:
Haga clic aqui
Para asientos electricos:
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
Para asiento manual:
Haga clic aqui
Para asientos electricos:
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
5. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

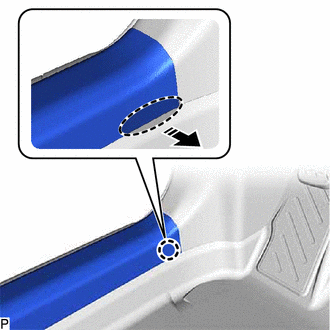

(a) Desenganche la garra como se muestra en la ilustracion.
![]() |
Coloque la mano aqui |
![]() |
Extraer en esta direccion |
OBSERVACION:
Siga el mismo procedimiento para el lado trasero y delantero.

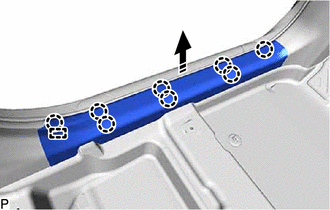

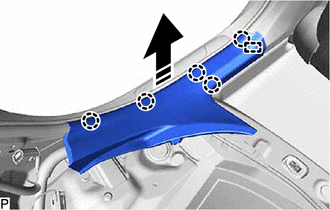

(b) Desenganche las 8 garras para extraer el estribo de la puerta delantera izquierda, como se indica en la ilustracion.
![]() |
Extraiga en esta direccion |
6. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICION LATERAL IZQUIERDA DEL CUBRETABLEROS
(a) Extraiga el clip.
![]() |
Extraer en esta direccion |
(b) Desenganche la garra y el clip para extraer el subconjunto de la guarnicion lateral izquierda del cubretableros como se muestra en la ilustracion.
7. EXTRAIGA LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
Haga clic aqui
8. EXTRAIGA EL EMBELLECEDOR DEL MONTANTE DELANTERO IZQUIERDO

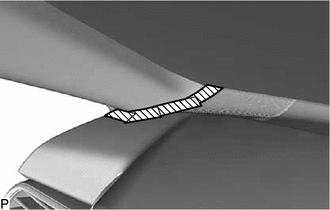

(a) Aplique cinta protectora alrededor del embellecedor del montante delantero izquierdo como se muestra en la ilustracion.
![]() |
Cinta protectora |

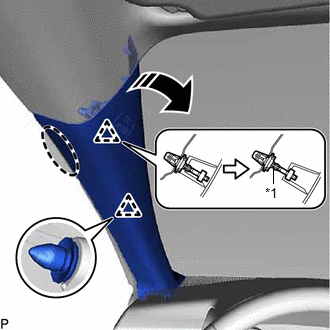

(b) Tire de la parte superior del embellecedor del montante delantero izquierdo hacia el interior del habitaculo para desenganchar el clip y el embellecedor del montante delantero izquierdo de la base del clip del embellecedor del montante delantero.
OBSERVACION:
Deje el embellecedor izquierdo del montante delantero colgando del clip del embellecedor del montante delantero.
*1 | Clip del embellecedor del montante delantero |
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |

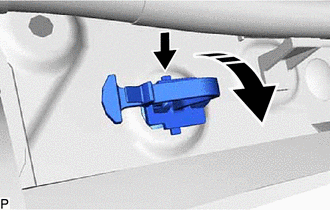

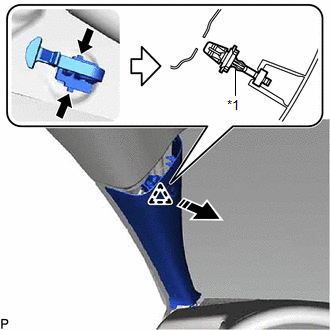

(c) Mientras introduce las lenguetas de clip del embellecedor del montante delantero como se muestra en la ilustracion, desenganchelo.
*1 | Clip del embellecedor del montante delantero |
![]() |
Extraiga en esta direccion |
AVISO:
OBSERVACION:

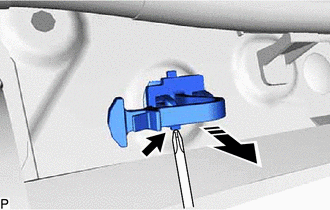

Cuando el clip del embellecedor del montante delantero no puede desengancharse rapidamente:
![]() |
Mueva en esta direccion. |
![]() |
Tire en esta direccion |
(d) Sin altavoz delantero No. 3
![]() |
Extraiga en esta direccion |

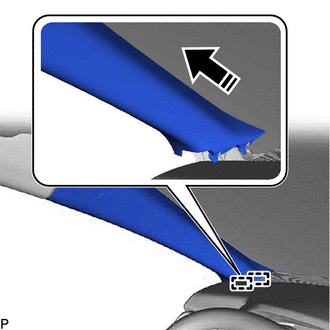

(1) Desenganche las 2 guias para extraer el embellecedor del montante delantero izquierdo como se muestra en la ilustracion.
(e) Con altavoz delantero No. 3
(1) Desenganche las 2 guias como se muestra en la ilustracion.
(2) Desconecte el conector y extraiga el embellecedor del montante delantero izquierdo.
(f) Extraiga el clip del embellecedor del montante delantero izquierdo.
(g) Proteja el conjunto del airbag de cortina izquierdo. (1) Cubra el conjunto del airbag de cortina izquierdo con una cubierta protectora, como un trapo y fije los bordes de la cubierta con cinta como se muestra en la ilustracion. AVISO: Cubra el conjunto del airbag de cortina izquierdo con una cubierta protectora en cuanto extraiga el conjunto del embellecedor del montante delantero izquierdo. |
|
9. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA
(a) Desenganche la garra como se muestra en la ilustracion.
![]() |
Coloque la mano aqui |
![]() |
Extraer en esta direccion |
(b) Desenganche las 5 garras y para extraer el estribo de la puerta trasera izquierda, como se indica en la ilustracion.
![]() |
Extraer en esta direccion |
10. EXTRAIGA LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
Haga clic aqui
11. RETIRE LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURON DE CADERA (para el lado izquierdo)
Haga clic aqui
12. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui

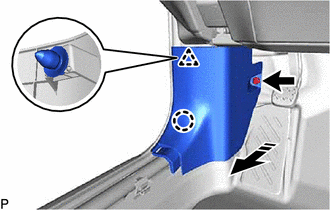

13. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL IZQUIERDO

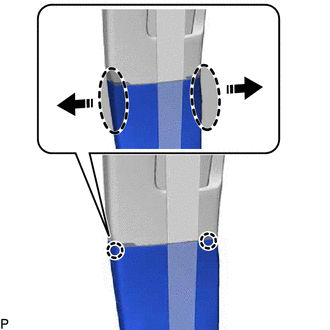

(a) Desenganche las 2 garras como se muestra en la ilustracion.
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |

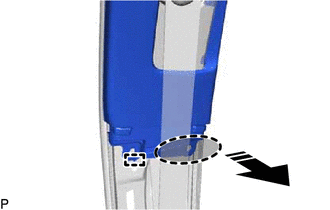

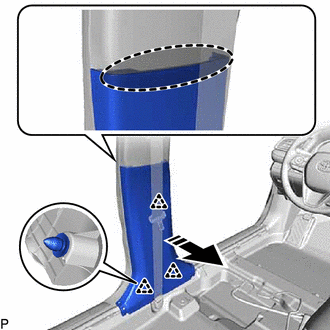

(b) Desenganche los 3 clips y extraiga el embellecedor inferior del montante central izquierdo como se muestra en la ilustracion.
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |

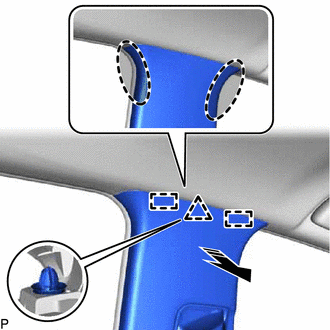

14. EXTRAIGA EL EMBELLECEDOR SUPERIOR IZQUIERDO DEL MONTANTE CENTRAL

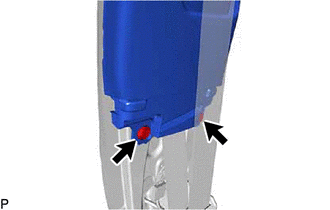

(a) Extraiga los 2 clips con un extractor de clips. |
|
(b) Desenganche la guia como se muestra en la ilustracion.
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |
(c) Desenganche el clip y las 2 guias y extraiga el embellecedor del montante central izquierdo como se muestra en la ilustracion.
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |

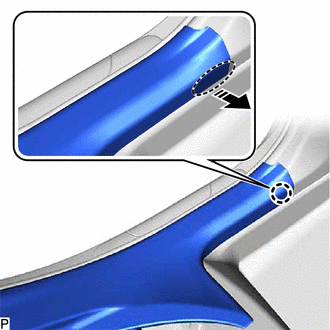

(d) Extraiga el clip del embellecedor superior del montante central izquierdo.
15. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR

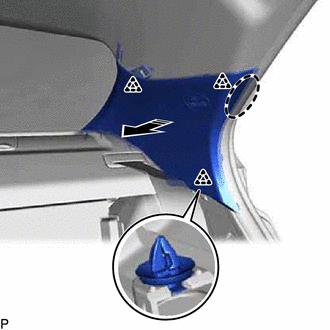

(a) Desenganche los 3 clips como se muestra en la ilustracion.
![]() |
Coloque la mano aqui |
![]() |
Extraiga en esta direccion |

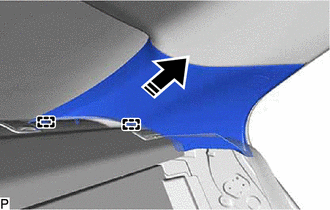

(b) Desenganche las 2 guias para extraer el embellecedor lateral izquierdo interior del techo como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
(c) Extraiga los 3 clips del embellecedor interior lateral izquierdo del techo.
16. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACION:
Siga el mismo procedimiento del lado izquierdo.
17. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICION DERECHA DEL CUBRETABLEROS
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
18. EXTRAIGA LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
19. EXTRAIGA EL EMBELLECEDOR DEL MONTANTE DELANTERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
20. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
21. EXTRAIGA LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
22. EXTRAIGA LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURON DE CADERA (para el lado derecho)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
23. DESCONECTE EL CONJUNTO EXTERIOR DEL CINTURON DE SEGURIDAD DEL ASIENTO DELANTERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
24. EXTRAIGA EL EMBELLECEDOR DERECHO DEL MONTANTE CENTRAL INFERIOR
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
25. EXTRAIGA EL EMBELLECEDOR SUPERIOR DERECHO DEL MONTANTE CENTRAL
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
26. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
27. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
28. EXTRAIGA EL CONJUNTO DE LA PALANCA DE CAMBIOS DE LA TRANSMISION
Para UA80E:
Haga clic aqui
para UB80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
29. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
Haga clic
aqui
30. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA (con luz de cortesia)
Haga clic aqui
31. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR (para la bombilla)
Haga clic aqui
32. EXTRAIGA EL CONJUNTO DEL PROYECTOR DE LUZ (para el LED)
Haga clic aqui
33. EXTRAIGA LA CUBIERTA DE LA CAMARA DE RECONOCIMIENTO DE AVANCE NO. 2 (con sistema anticolision)
Haga clic aqui
34. EXTRAIGA LA CUBIERTA DE LA CAMARA DE RECONOCIMIENTO DE AVANCE NO. 1 (con sistema anticolision)
Haga clic aqui
35. EXTRAIGA EL CONJUNTO DEL ASIDERO
OBSERVACION:
Siga el mismo procedimiento para todos los conjuntos de asideros.

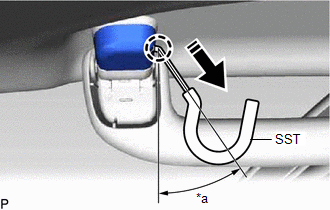

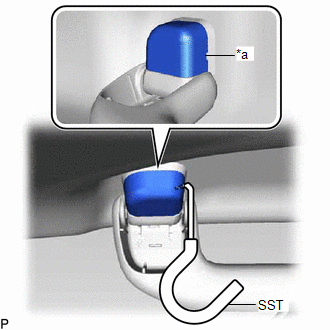

(a) Inserte las SST en la muesca de la cubierta del asidero izquierdo como se muestra en la ilustracion. SST: 09813-00010 AVISO: Para evitar que resulte danado el conjunto del asidero, asegurese de insertar las SST directamente en la muesca. |
|
(b) Tire de las SST para desenganchar la garra como se muestra en la ilustracion.
AVISO:
Para evitar que se dane el conjunto del asidero, asegurese de tirar de las SST unicamente como se muestra en la ilustracion.
OBSERVACION:
Siga el mismo procedimiento para la garra del otro lado de la cubierta del asidero izquierdo.
*a | 30 a 45° |
![]() |
Extraiga en esta direccion |
(c) Retire la cubierta del asidero izquierdo.
OBSERVACION:
Siga el mismo procedimiento en los lados izquierdo y derecho.
(d) Desenganche los 2 clips para extraer el conjunto del asidero como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
(e) Extraiga los 2 clips de la carroceria del vehiculo.
36. EXTRAIGA EL CONJUNTO DEL ASIDERO TRASERO IZQUIERDO
OBSERVACION:
Siga el mismo procedimiento que para el conjunto del asidero.
37. EXTRAIGA EL CONJUNTO DEL ASIDERO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que para el conjunto del asidero.
38. EXTRAIGA EL CONJUNTO DEL PARASOL IZQUIERDO

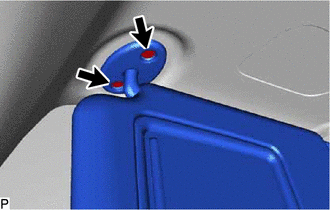

(a) Para el tornillo "TORX":
(1) Quite los 2 tornillos con una llave de cubo "TORX" T25. |
|
(b) Excepto tornillo "TORX":
(1) Extraiga los 2 tornillos.

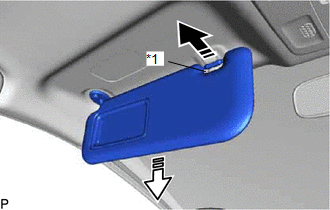

(c) Extraiga el conjunto del parasol izquierdo en la direccion indicada por la flecha (1) de la ilustracion para desconectarlo del soporte izquierdo del parasol.
*1 | Soporte izquierdo del parasol |
![]() |
Extraiga en esta direccion (1) |
![]() |
Extraer en esta direccion (2) |
(d) Extraiga el conjunto del parasol izquierdo en la direccion indicada por la flecha (2) de la ilustracion para extraerlo.
39. EXTRAIGA EL SOPORTE IZQUIERDO DEL PARASOL

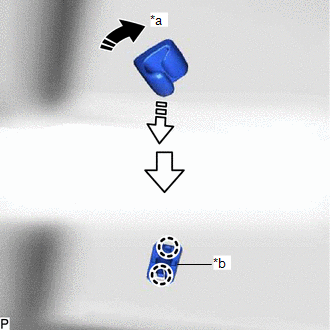

(a) Gire el soporte del parasol unos 45° y extraigalo tal como se muestra en la ilustracion.
*a | 45° |
*b | Base del soporte del parasol izquierdo |
![]() |
Extraer en esta direccion (1) |
![]() |
Extraiga en esta direccion (2) |
(b) Desenganche las 2 garras para extraer la base del soporte izquierdo del parasol.
40. EXTRAIGA EL CONJUNTO DEL PARASOL DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
41. EXTRAIGA EL SOPORTE DERECHO DEL PARASOL
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
42. EXTRAIGA LA MOLDURA DE LA GUARNICION DE LA ABERTURA DEL TECHO SOLAR (para techo solar)
(a) Extraiga la moldura de la guarnicion de la apertura del techo solar.
43. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO
(a) Para el lado del parabrisas:
(1) Con sistema anticolision o espejo retrovisor EC:

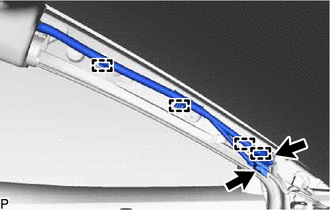

(b) Para el montante delantero del lado izquierdo:
(1) Retire la cubierta protectora.
(2) Desconecte los conectores. |
|
(3) Extraiga las 4 abrazaderas con un extractor de clips.
(4) Coloque la cubierta protectora.
(c) Para el montante delantero del lado derecho:
(1) Retire la cubierta protectora.
(2) Extraiga el perno. |
|
(3) Desenganche la guia y desconecte el soporte del conector.
(4) Desenganche las 2 abrazaderas con un extractor de clips.
(5) Coloque la cubierta protectora.
(d) Para el montante trasero del lado izquierdo:

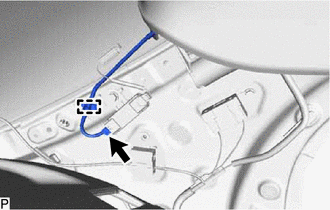

(1) Desconecte el conector. |
|
(2) Desenganche la abrazadera usando un extractor de clips.

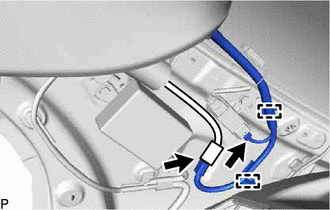

(e) Para el montante trasero del lado derecho:
(1) Desconecte los conectores. |
|
(2) Desenganche cada abrazadera con un extractor de clips.

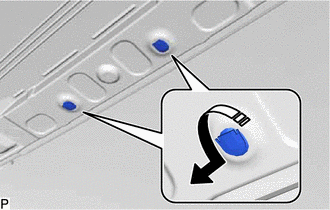

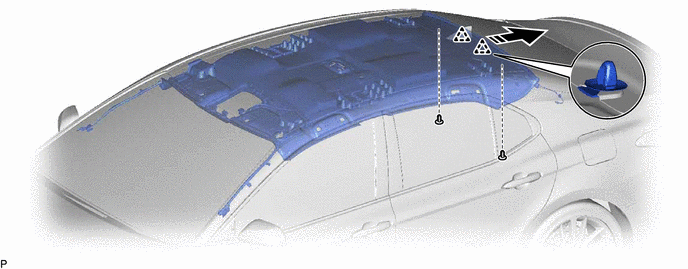

(f) Para el lado del techo (para techo normal):
(1) Extraiga los 2 clips con un extractor de clips.
![]() |
Extraiga en esta direccion |
- | - |
(2) Deslice el conjunto del forro del techo para desengancharlo de los 2 clips como se muestra en la ilustracion.
OBSERVACION:
Deje los 2 clips colocados en la carroceria del vehiculo.
(g) Para el lado del techo (para techo solar):
(1) Desconecte el conector.
![]() |
Extraiga en esta direccion |
- | - |
(2) Extraiga los 2 clips con un extractor de clips.
(3) Deslice el conjunto del forro del techo para desengancharlo de los 2 clips como se muestra en la ilustracion.
OBSERVACION:
Deje los 2 clips colocados en la carroceria del vehiculo.

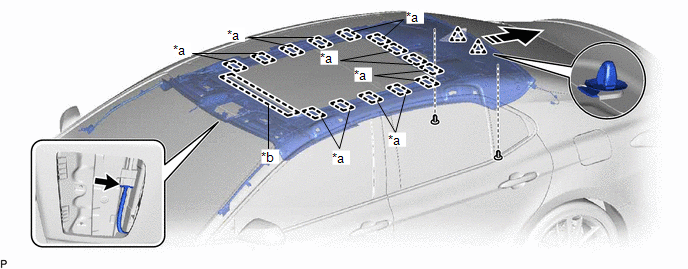

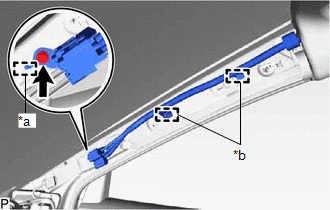

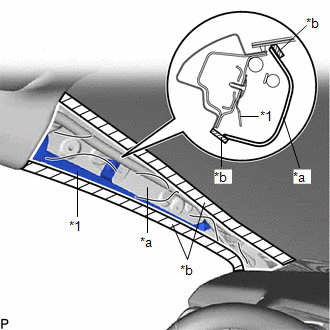

(h) Para el lado del techo (para techo solar panoramico):
(1) Desconecte el conector.
*a | Fijador |
*b | Guia |
![]() |
Extraer en esta direccion |
- | - |
(2) Utilice un extractor de clips para extraer los 2 clips.
(3) Desenganche los 14 fijadores y la guia.
(4) Deslice el conjunto del forro del techo para desengancharlo de los 2 clips como se muestra en la ilustracion.
OBSERVACION:
Deje los 2 clips colocados en la carroceria del vehiculo.

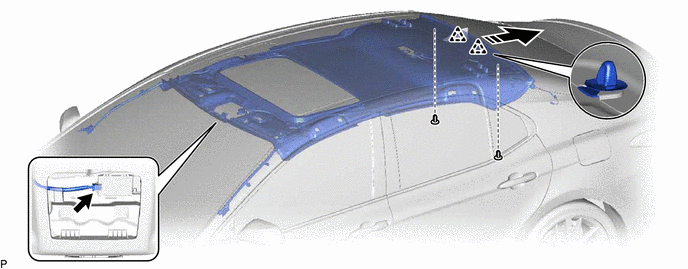

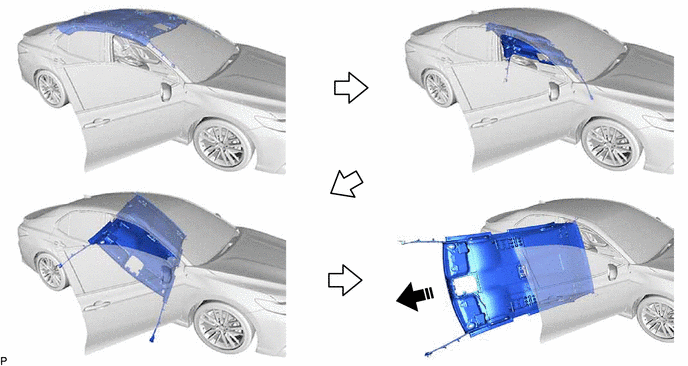

(i) Extraiga el conjunto del forro del techo del vehiculo a traves de la puerta delantera derecha, tal como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
- | - |
AVISO:
No dane el conjunto del forro del techo o el interior del vehiculo.
(j) Extraiga los 2 clips de la carroceria del vehiculo como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
Averia del procesador de lectura/escritura de informacion del vehiculo de la ECU principal de la carroceria (B15F6)
DESCRIPCION Este DTC se almacena cuando los elementos controlados por la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) no pueden personalizarse a traves de la pantalla de personalizacion del vehiculo del sistema de navegacion.
OBSERVACION: La ECU principal de la carrocer ...
Sistema De DiagnÓstico
SISTEMA DE DIAGNÓSTICO DESCRIPCIÓN Cuando se realiza una localización de averías de un vehículo equipado con el sistema de diagnóstico, la única diferencia con respecto al procedimiento normal de localización y reparación de averías es la conexión del Techstream al vehículo y la lectura ...
Modo de interrupción de la comunicación del amplificador del aire acondicionado
DESCRIPCIÓN
Elemento de detección Síntoma
Área afectada
Modo de interrupción de la comunicación del amplificador del aire acondicionado
Se cumple cualquiera de las siguientes condiciones:
La interrupción de la comunicación para "Air Conditioning Amplifier" ...
