COMPONENTES

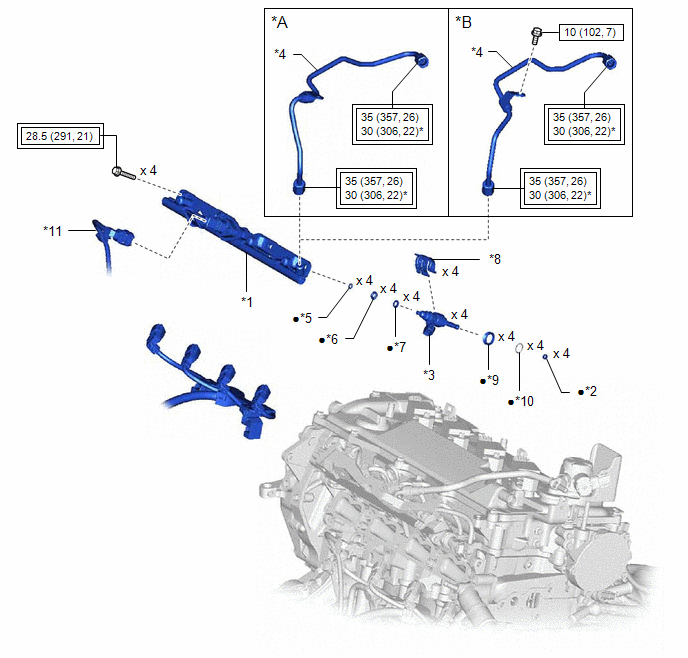

ILUSTRACION
.png)
|
*A | para tipo de conexion con soporte de valvula de EGR |
*B | para tipo de conexion con subconjunto de la cubierta de la culata |
|
*1 | TUBO DE SUMINISTRO DE COMBUSTIBLE |
*2 | SELLO DEL INYECTOR DE COMBUSTIBLE |
|
*3 | CONJUNTO DE INYECTOR DE COMBUSTIBLE DIRECTO |
*4 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1 |
|
*5 | ANILLO DE RESPALDO DEL INYECTOR DE COMBUSTIBLE NO. 3 |
*6 | JUNTA TORICA |
|
*7 | ANILLO DE RESPALDO DEL INYECTOR DE COMBUSTIBLE NO. 1 |
*8 | ABRAZADERA DEL PORTAINYECTOR |
|
*9 | AISLANTE DE VIBRACIONES DEL INYECTOR |
*10 | JUNTA EN C |
|
*11 | CABLE DEL SENSOR |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
* | Para utilizar con una llave de tuercas de union |
? | Pieza no reutilizable |
InstalaciOn
ExtracciOnExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del sensor de control de detonaciones. ...
InspecciÓn
INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL ALOJAMIENTO DEL INTERRUPTOR DEL VOLANTE
*a Componente sin mazo de cables conectado
(Alojamiento del interruptor del volante)
- -
(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Circuito ...
Circuito abierto en la línea principal del Bus 4
DESCRIPCIÓN Podría haber un circuito abierto en una de las líneas principales de bus de CAN cuando la resistencia entre los terminales 22 (CA2H) y 7 (CA2L) de la ECU de pasarela central (ECU de pasarela de red) sea igual o superior a 70 Ω.
Síntoma Área afectada
La resistencia e ...
