Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de inyector de combustible directo.

Procedimientos necesarios despues de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

El terminal de la bateria se desconecta o se vuelve a conectar

Realice la calibracion a punto cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

  • Sustitucion del conjunto de inyector de combustible directo
  • Sustitucion del conjunto del cuerpo de la mariposa con motor
  • Limpieza de los residuos presentes en el conjunto del cuerpo de la mariposa con motor
  • Sustitucion del conjunto de la valvula de EGR
  • La fuga de gas del sistema de escape esta reparada

Inspeccion posterior a la reparacion

  • Ralenti deficiente, etc.
  • Funcion de arranque del motor, etc.

ADVERTENCIA:

AVISO:

Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.

Haga clic aqui

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCION

AVISO:

Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

Haga clic aqui

2. DESCARGUE LA PRESION DEL SISTEMA DE COMBUSTIBLE

Haga clic aqui

3. DESCONECTE EL CABLE DEL terminal NEGATIVO DE LA BATERIA

AVISO:

Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DE LA VALVULA DE EGR

Haga clic aqui

5. EXTRAIGA EL COLECTOR DE ADMISION

Haga clic aqui

6. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE COMBUSTIBLE No. 1

Haga clic aqui

7. EXTRAIGA EL TUBO DE DESCARGA DE COMBUSTIBLE

AVISO:

Cuando sustituya el tubo de descarga de combustible, es necesario sustituir el subconjunto del tubo de combustible No. 1 por uno nuevo.

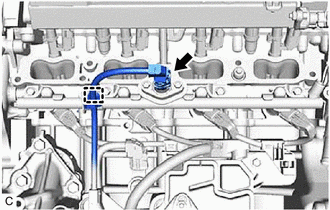

(a) Desconecte el conector del sensor de presion de combustible.

(b) Desenganche la abrazadera y desconecte el cable del sensor del tubo de descarga de combustible.

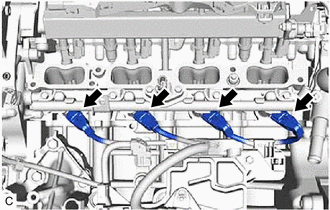

(c) Desconecte los 4 conectores del conjunto de inyector de combustible directo.

AVISO:

Asegurese de desconectar los conectores con cuidado.

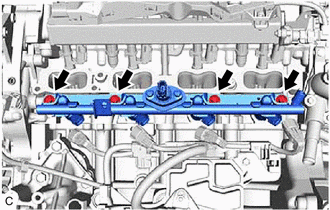

(d) Extraiga los 4 pernos y el tubo de descarga de combustible junto con los 4 conjuntos de inyectores de combustible directos del subconjunto de la culata.

AVISO:

  • Asegurese de no tocar o golpear las puntas de los conjuntos de inyectores de combustible directos.
  • Extraiga el tubo de descarga de combustible tirando de el en linea recta, sin inclinarlo.

8. EXTRAIGA EL CONJUNTO DE INYECTOR DE COMBUSTIBLE DIRECTO

(a) Sujete el tubo de descarga de combustible en un tornillo de banco entre las placas de aluminio y retire los conjuntos de los 4 inyectores de combustible directos.

AVISO:

  • Tire y extraiga el conjunto de inyector de combustible directo en posicion recta para evitar danar la superficie de sellado de la junta torica del tubo de descarga de combustible.
  • Despues de extraer los conjuntos de inyectores de combustible directos, extraiga cualquier junta torica, los anillos de respaldo del inyector de combustible No. 1 y los anillos de respaldo del inyector de combustible No. 3 que existan en el lado del tubo de descarga de combustible.

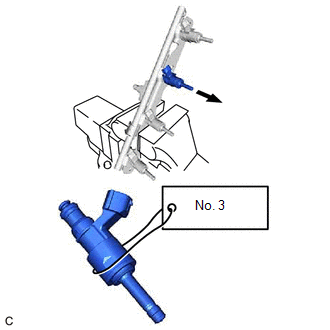

  • Coloque una tarjeta o una etiqueta con el numero del cilindro correspondiente en cada conjunto del inyector de combustible directo de forma que se puedan volver a instalar en su posicion original.
  • Cubra la punta de cada conjunto de inyector de combustible directo para evitar que se dane.

(b) Extraiga la abrazadera del portainyector de cada conjunto de inyector de combustible directo.

(c) Utilice unos alicates de punta de aguja para extraer el anillo de respaldo del inyector de combustible No. 3 de cada conjunto del inyector de combustible directo.

AVISO:

Tenga cuidado de no danar las zonas de contacto con la junta torica.

(d) Extraiga la junta torica y el anillo de respaldo del inyector de combustible No. 1 de cada conjunto de inyector de combustible directo.

(e) Extraiga la junta en C y el aislante de vibraciones de cada conjunto de inyector de combustible directo.

9. EXTRAIGA EL SELLO DEL INYECTOR DE COMBUSTIBLE

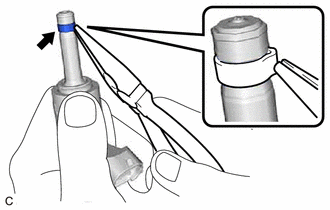

(a) Utilice la punta de unos alicates de punta de aguja para apretar y tirar del sello del inyector de combustible en varios puntos para estirarlo.

AVISO:

  • Si aprieta excesivamente el sello del inyector de combustible podria danar la muesca del conjunto del inyector de combustible directo.
  • Si un conjunto del inyector de combustible directo se cayera o la punta de un conjunto del inyector de combustible directo fuera golpeada, sustituyalo por uno nuevo.

(b) Extraiga el sello del inyector de combustible de cada conjunto de inyector de combustible directo.
