COMPONENTES
ILUSTRACION

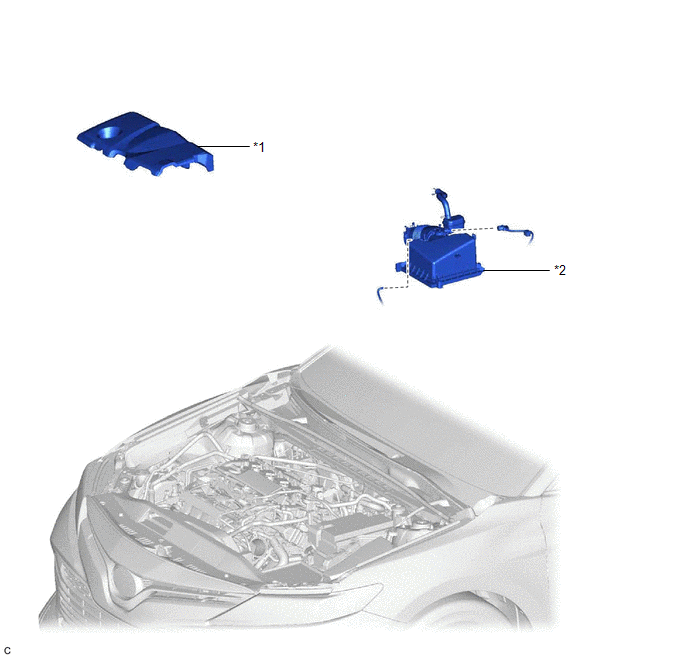

*1 | SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1 |
*2 | TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA |
ILUSTRACION
*A | Tipo A |
*B | Tipo B |

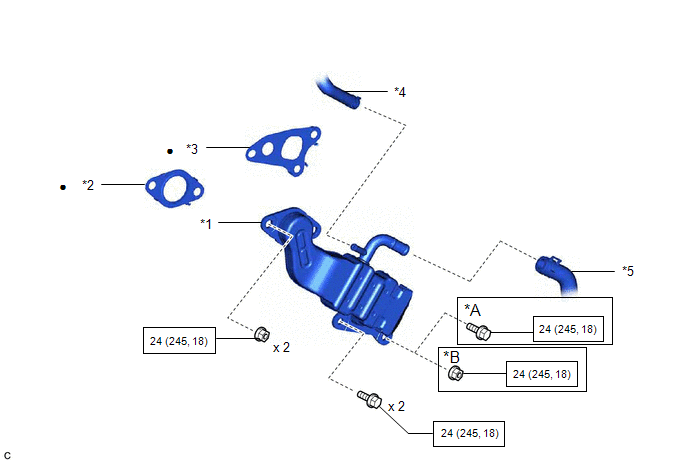

*1 | CONJUNTO DEL ENFRIADOR DE EGR |
*2 | JUNTA DE LA VALVULA DE EGR |
*3 | JUNTA DEL ENFRIADOR DE EGR |
*4 | MANGUERA DE DERIVACION DE AGUA NO. 4 |
*5 | MANGUERA DE DERIVACION DE AGUA No. 3 |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
ILUSTRACION
*1 | CONJUNTO DE LA VALVULA DE EGR |
*2 | SUBCONJUNTO DEL TUBO DE EGR No. 1 |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
