EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido e instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del asiento delantero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
| Calibracion a cero (sistema de clasificacion de ocupantes) |
|
|
ADVERTENCIA:
Haga clic aqui .gif)
AVISO:
OBSERVACION:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga
clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
ADVERTENCIA:
Espere al menos 90 segundos despues de desconectar el cable del terminal negativo (-) de la bateria para desactivar el sistema SRS.
AVISO:
Cuando desconecte el cable, debera reiniciar algunos sistemas despues de volver a conectar el cable.
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL REPOSACABEZAS DEL ASIENTO DELANTERO
(a) Extraiga el conjunto del reposacabezas del asiento delantero del conjunto del asiento delantero.

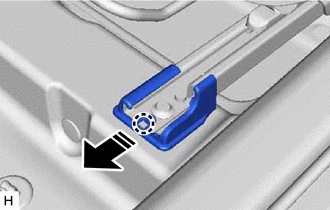

4. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO DELANTERO
(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posicion mas retrasada.
(b) Desenganche la garra para extraer la cubierta del soporte del carril exterior del asiento delantero.
.png) |
Extraiga en esta direccion |

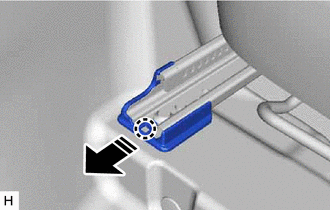

5. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO DELANTERO
(a) Desenganche la garra para extraer la cubierta del soporte del carril interior del asiento delantero.
|
|
Extraiga en esta direccion |

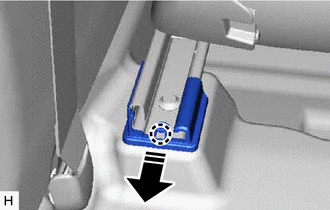

6. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL CARRIL EXTERIOR DEL ASIENTO TRASERO
(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posicion mas adelantada.
(b) Desenganche la garra para extraer la cubierta del soporte del carril exterior del asiento trasero.
.png)
|
|
Extraiga en esta direccion |

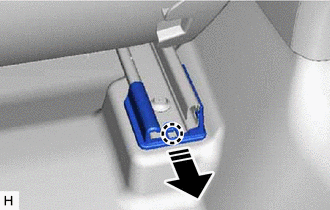

7. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL CARRIL INTERIOR DEL ASIENTO TRASERO
(a) Desenganche la garra para extraer la cubierta del soporte del carril interior del asiento trasero.
.png)
|
|
Extraiga en esta direccion |
8. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO

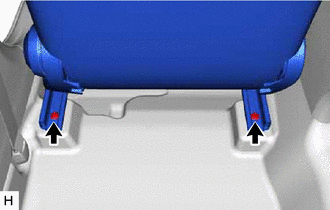

| (a) Utilice una llave de cubo "TORX" T50 para extraer los 2 pernos de la parte trasera del conjunto del asiento delantero. |
|
(b) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posicion mas retrasada.

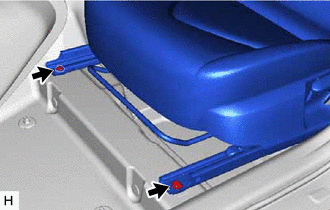

| (c) Utilice una llave de cubo "TORX" T50 para extraer los 2 pernos de la parte delantera del conjunto del asiento delantero. |
|
(d) Accione la manilla del dispositivo de ajuste vertical y desplace el conjunto del asiento delantero hasta la posicion mas alta.
(e) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del asiento delantero hasta la posicion central.
(f) Accione la manilla de liberacion del dispositivo de ajuste de reclinado y mueva el respaldo hasta la posicion vertical.
(g) Desconecte el conector del conjunto del airbag del asiento delantero debajo del conjunto del asiento delantero.
AVISO:
Cuando desconecte algun conector del airbag, tenga cuidado de no danar el mazo de cables del airbag.

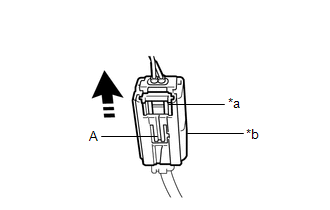

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (En este momento, aun no se pude desconectar el conector).
.png)
|
*a | Bloqueo del alojamiento blanco |
|
*b | CPA amarillo |
|
|
Deslice |
(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.
AVISO:
No empuje hacia abajo la pieza (A) que se muestra en la ilustracion cuando desconecte el conector.
(h) Desconecte cada conector y desenganche cada abrazadera bajo el conjunto del asiento delantero.

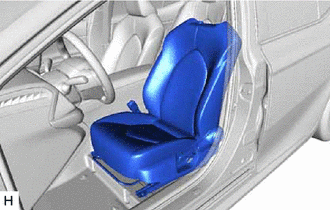

| (i) Extraiga el conjunto del asiento delantero. AVISO: Tenga cuidado de no danar la carroceria del vehiculo. |
|
