COMPONENTES
ILUSTRACION
.png)
|

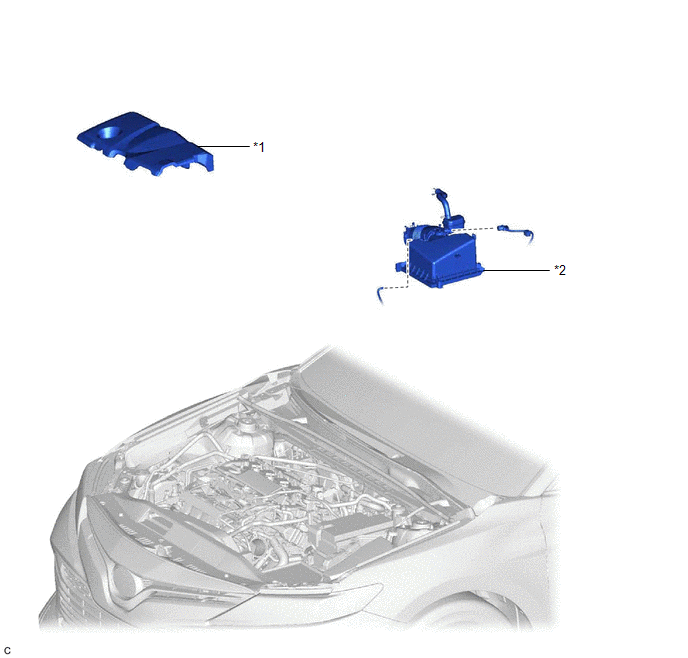

*1 | SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1 |
*2 | TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA |
ILUSTRACION
.png)
|

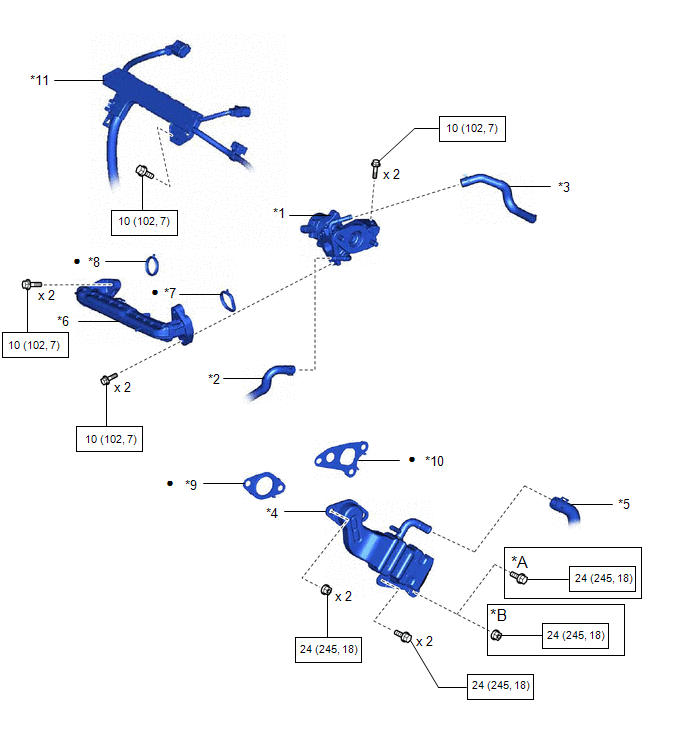

*A | TIPO A |
*B | TIPO B |
|
*1 | CONJUNTO DE LA VALVULA DE EGR |
*2 | MANGUERA DE DERIVACION DE AGUA NO. 8 |
|
*3 | MANGUERA DE DERIVACION DE AGUA NO. 4 |
*4 | CONJUNTO DEL ENFRIADOR DE EGR |
|
*5 | MANGUERA DE DERIVACION DE AGUA NO. 3 |
*6 | SUBCONJUNTO DEL TUBO DE EGR NO. 1 |
|
*7 | JUNTA DEL ADAPTADOR DE LA VALVULA DE EGR |
*8 | JUNTA DE ENTRADA DE EGR |
|
*9 | JUNTA DE LA VALVULA DE EGR |
*10 | JUNTA DEL ENFRIADOR EGR |
|
*11 | CABLE DEL MOTOR |
- | - |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |
InstalaciOn
ExtracciOnCompruebe si hay cortocircuitos en las líneas del bus 3
DESCRIPCIÓN Podría haber un cortocircuito entre las líneas principales de bus de CAN y/o las líneas secundarias de CAN cuando la resistencia entre los terminales 6 (CA3H) y 21 (CA3L) de la ECU de pasarela central (ECU de pasarela de red) sea inferior a 54 Ω.
Síntoma Área afectada ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL SENSOR DE LA RELACION AIRE/COMBUSTIBLE
(a) Mida la resistencia segun los valores de la siguiente tabla.
Condicion especificada:
Conexion del tester
Condicion Estado especifico
1 (HA1A) - 2 (+B)
20 °C (68 °F)
...
No hay comunicación en el sistema inmovilizador (B2796,B2798)
DESCRIPCIÓN Este DTC se almacena cuando el conjunto del transmisor de control de las puertas se inserta en el cilindro de la llave de encendido, pero no existe comunicación entre el conjunto del transmisor de control de las puertas y el conjunto de la ECU de la llave transmisora.
...
