EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de la valvula de EGR.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
| Inspeccion posterior a la reparacion |
|
|
AVISO:
Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
3. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DEL ENFRIADOR DE EGR
Haga clic aqui
5. DESCONECTE EL CABLE DEL MOTOR

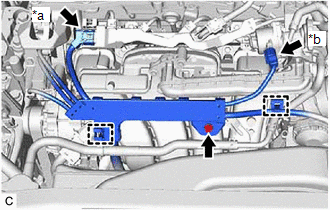

(a) Desconecte el conector del cable del motor No. 5. |
|
(b) Desconecte el conector del conjunto de la valvula de EGR.
(c) Extraiga el perno.
(d) Desenganche las 2 abrazaderas del mazo de cables y desconecte el cable del motor.
6. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE EGR No. 1

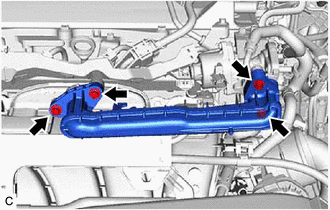

(a) Utilice una llave de cubo de 8 mm para extraer los 4 pernos y el subconjunto del tubo de EGR No. 1 del colector de admision y el conjunto de la valvula de EGR. |
|

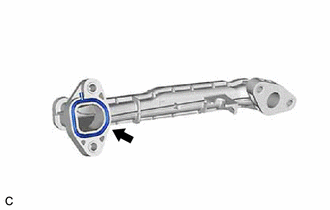

(b) Extraiga la junta del adaptador de la valvula de EGR del subconjunto de tubo de EGR No. 1. |
|

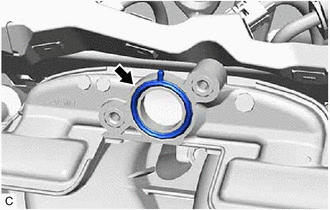

(c) Extraiga la junta de admision de EGR del colector de admision. |
|
7. EXTRAIGA EL CONJUNTO DE LA VALVULA DE EGR

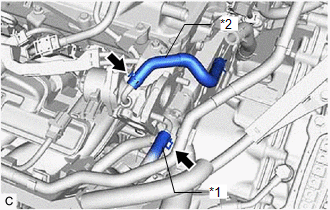

(a) Deslice el clip y desconecte la manguera de derivacion de agua No. 8 del conjunto de la valvula de EGR. |
|
(b) Deslice el clip y extraiga la manguera de derivacion de agua No. 4 del conjunto de la valvula de EGR.

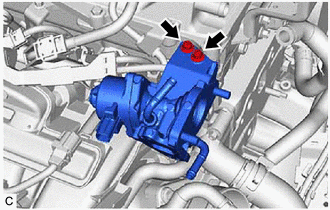

(c) Utilice una llave de cubo de 8 mm para extraer los 2 pernos y el conjunto de la valvula de EGR del alojamiento del arbol de levas. |
|
