INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui
PROCEDIMIENTO
1. AJUSTE EL CONJUNTO DE LA VALVULA DE EGR
(a) Ajuste el conjunto de la valvula de EGR en el alojamiento del arbol de levas.
OBSERVACION:
En este momento, no coloque las piezas con los pernos.
(b) Instale la manguera de derivacion de agua No. 4 al conjunto de la valvula de EGR y deslice el clip para fijarla.
(c) Conecte la manguera de derivacion de agua No. 8 al conjunto de la valvula de EGR y deslice el clip para fijarla.
2. COLOQUE EL CONJUNTO DEL ENFRIADOR EGR
(a) Coloque una nueva junta del enfriador EGR en el conjunto del enfriador EGR. AVISO: Asegurese de que las garras de la junta del enfriador de EGR esten colocadas hacia el lado del conjunto del enfriador de EGR. |
|
(b) Coloque una nueva junta de la valvula de EGR en el conjunto del enfriador de EGR.
AVISO:
Asegurese de que las garras de la junta de la valvula de EGR esten colocadas hacia el lado del conjunto del enfriador de EGR.

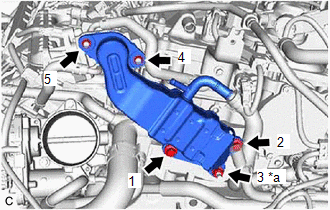

(c) Tipo A: (1) Instale provisionalmente el conjunto del enfriador de EGR en el subconjunto de la culata y el conjunto de la valvula de EGR con los 3 pernos y las 2 tuercas. (2) Apriete los 3 pernos y las 2 tuercas en el orden indicado en la ilustracion. Torque: 24 N·m {245 kgf·cm, 18 ft·lbf} |
|
(d) Tipo B:
(1) Instale provisionalmente el conjunto del enfriador de EGR en el subconjunto de la culata y el conjunto de la valvula de EGR con los 2 pernos y las 3 tuercas.
(2) Apriete los 2 pernos y las 3 tuercas en el orden indicado en la ilustracion.
Torque:
24 N·m {245 kgf·cm, 18 ft·lbf}
(e) Conecte la manguera de derivacion de agua No. 3 y la manguera de derivacion de agua No. 4 en el conjunto del enfriador de EGR y deslice los 2 clips para fijarlas.
3. INSTALE EL CONJUNTO DE LA VALVULA DE EGR
(a) Utilice una llave de cubo de 8 mm para instalar el conjunto de la valvula de EGR en el alojamiento del arbol de levas con los 2 pernos.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
4. INSTALE EL SUBCONJUNTO DEL TUBO DE EGR No. 1
(a) Instale una nueva junta de entrada de EGR en el colector de admision.
(b) Instale una nueva junta del adaptador de la valvula de EGR en el subconjunto del tubo de EGR No. 1.
(c) Utilice una llave de cubo de 8 mm para instalar el subconjunto del tubo de EGR No. 1 en el colector de admision y el conjunto de la valvula de EGR con los 4 pernos.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
5. CONECTE EL CABLE DEL MOTOR
(a) Enganche las 2 abrazaderas del mazo de cables y conecte el cable del motor.
(b) Instale el perno.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(c) Conecte el conector del conjunto de la valvula de EGR.
(d) Conecte el conector del cable del motor No. 5.
6. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aqui
7. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
8. ANADA REFRIGERANTE DE MOTOR
Haga clic aqui
9. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE
Haga clic aqui
10. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE
Haga clic aqui
