COMPONENTES

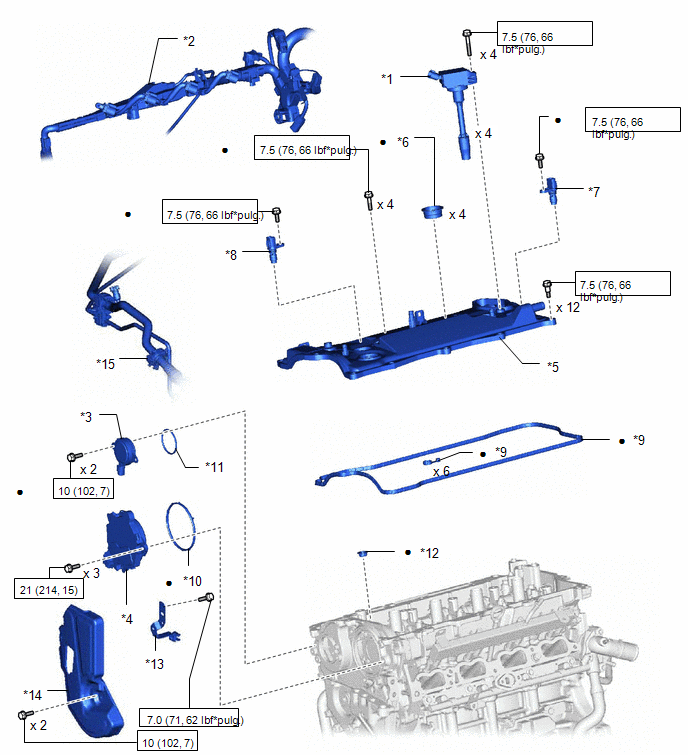

ILUSTRACIÓN
*1 | CONJUNTO DE LA BOBINA DE ENCENDIDO |
*2 | CABLE DEL MOTOR |
*3 | CONJUNTO DE LA VÁLVULA SOLEN.°IDE DE REGULACIÓN DEL ACEITE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS |
*4 | CONJUNTO DEL MOTOR DE REGULACIÓN DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS CON EDU |
*5 | SUBCONJUNTO DE LA CUBIERTA DE LA CULATA |
*6 | JUNTA DEL TUBO DE LA BUJÍA DE ENCENDIDO |
*7 | Sensor de posición del árbol de levas (para el lado de admisión) |
*8 | SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (para el lado de escape) |
*9 | JUNTA DE LA CUBIERTA DE LA CULATA DEL CILINDRO |
*10 | JUNTA TÓRICA DEL MOTOR DE CONTROL DISTRIBUCIÓN DE LEVAS |
*11 | JUNTA TÓRICA |
*12 | JUNTA DEL ORIFICIO DE ENGRASE DEL SOMBRERETE DEL ÁRBOL DE LEVAS |
*13 | SOPORTE DE LA ABRAZADERA DEL TUBO DE FRENO NO. 2 |
*14 | CUBIERTA DEL MOTOR NO. 2 |
*15 | CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
★ | Pieza prerrecubierta |
- | - |
ILUSTRACIÓN
*A | Tipo A |
*B | Tipo B |
*1 | ÁRBOL DE LEVAS |
*2 | ÁRBOL DE LEVAS NO. 2 |
*3 | CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (CONJUNTO DEL PERNO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE) |
*4 | GUÍA DEL ELEVADOR DE LA BOMBA DE COMBUSTIBLE |
*5 | CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS |
*6 | CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE |
*7 | SOMBRERETE DEL ÁRBOL DE LEVAS No. 1 |
*8 | SOMBRERETE DEL ÁRBOL DE LEVAS No. 2 |
*9 | SOMBRERETE DEL ÁRBOL DE LEVAS No. 3 |
*10 | SOMBRERETE DEL ÁRBOL DE LEVAS N.° 4 |
*11 | TAPÓN ROSCADO RECTO |
- | - |
![]() |
N*m (kgf*cm, lbf*): par de apriete especificado |
![]() |
Adhesivo 1324 |
★ | Pieza prerrecubierta |
- | - |
