Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del árbol de levas.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
El terminal de la batería se desconecta o se vuelve a conectar	Realice la calibración a punto cero del sensor de dirección	Sistema de asistencia al seguimiento de carril
		Sistema anticolisión
	Memorice el punto neutro del ángulo de la dirección.	Sistema de supervisión de asistencia al estacionamiento
		Sistema de supervisión de vista panorámica
La fuga de gas del sistema de escape está reparada Sustitución del conjunto del cuerpo de la mariposa con motor Sustitución del conjunto del motor con regulación de la distribución de levas con EDU Extracción e instalación de un conjunto de motor de control de sincronización de levas con EDU Sustitución del conjunto del engranaje de sincronización del árbol de levas Extracción e instalación del conjunto del engranaje de sincronización del árbol de levas Sustitución del árbol de levas (para el árbol de levas de admisión o de escape) Sustitución del conjunto del engranaje de escape de distribución del árbol de levas Sustitución del conjunto de la bomba de combustible (para el lado de alta presión) Sustitución del conjunto de la bobina de encendido	Inspección posterior a la reparación	Al ralentí deficiente, etc. Función de arranque del motor, etc.

AVISO:

Este procedimiento incluye la extracción de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA BOMBA DE COMBUSTIBLE (LADO DEL COMPARTIMENTO DEL MOTOR) (para alta presión)

Haga clic aquí

2. DESCONECTE EL CONJUNTO DEL ACCESORIO Y EL TUBO DEL AIRE ACONDICIONADO

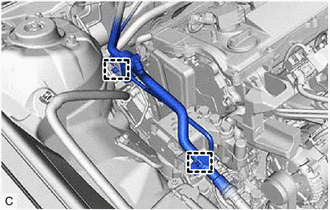

(a) Desenganche las 2 abrazaderas y desconecte el conjunto del accesorio y tubo del aire acondicionado.

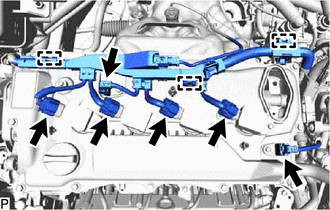

3. DESCONECTE EL CABLE DEL MOTOR

(a) Desconecte los 6 conectores.

(b) Desenganche las 3 abrazaderas y desconecte el cable del motor.

4. EXTRAIGA EL CONJUNTO DE LA BOBINA DE ENCENDIDO

Haga clic aquí

5. EXTRAIGA EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (para el lado de admisión)

Haga clic aquí

6. EXTRAIGA EL SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (para el lado de escape)

Haga clic aquí

7. EXTRAIGA EL SOPORTE DE LA ABRAZADERA DEL TUBO DEL FRENO NO. 2

Haga clic aquí

8. EXTRAIGA LA CUBIERTA DEL MOTOR NO. 2

Haga clic aquí

9. EXTRAIGA EL CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE DISTRIBUCIÓN DE LEVAS

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (CONJUNTO DEL PERNO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE)

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DEL MOTOR DE CONTROL DE LA DISTRIBUCIÓN DE LEVAS CON EDU

Haga clic aquí

12. EXTRAIGA LA JUNTA TÓRICA DEL MOTOR DE CONTROL DE LA DISTRIBUCIÓN DE LA LEVA

Haga clic aquí

13. EXTRAIGA EL CONJUNTO DE LA BOMBA DE VACÍO

Haga clic aquí

14. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DE LA CULATA DEL CILINDRO

Haga clic aquí

15. EXTRAIGA LA JUNTA DEL TUBO DE LA BUJÍA

Haga clic aquí

16. EXTRAIGA LA GUÍA DEL ELEVADOR DE LA BOMBA DE COMBUSTIBLE

Haga clic aquí

17. FIJE EL CILINDRO No. 1 EN TDC (COMPRESIÓN)

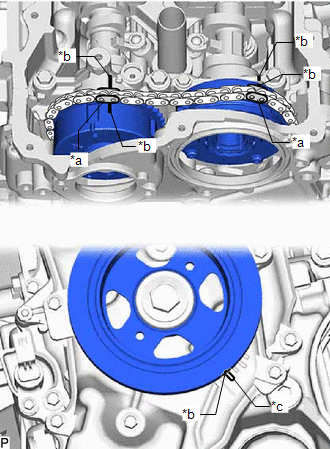

(a) Gire el cigüeñal en el sentido de las agujas del reloj para alinear la marca de sincronización (muesca) del conjunto de la polea del cigüeñal con la marca de sincronización "0" del conjunto de la tapa del engranaje de distribución No. 2.

*a Marca de pintura *b Marca de sincronización *c Marca de sincronización "0"

(b) Compruebe que las marcas de sincronización queden colocadas como se indica en la ilustración.

OBSERVACIÓN:

Si las marcas de sincronización no están colocadas de la manera indicada en la ilustración, gire el cigüeñal en el sentido de las agujas del reloj y, a continuación, vuelva a alinearlas.

(c) Coloque las marcas de pintura en el subconjunto de la cadena alineadas con las marcas de sincronización del conjunto del engranaje de distribución del árbol de levas y el conjunto del engranaje de escape de distribución del árbol de levas.

18. EXTRAIGA EL TAPÓN ROSCADO RECTO

Haga clic aquí

19. EXTRAIGA EL ÁRBOL DE LEVAS

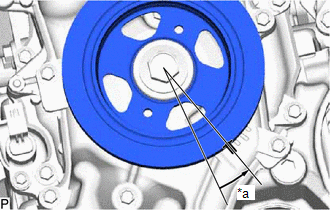

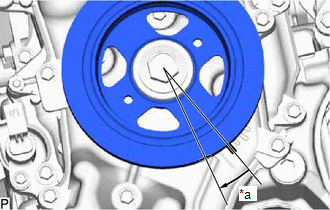

(a) Gire el cigüeñal unos 15° en el sentido de las agujas del reloj.

*a Aproximadamente 15°

(b) Gire el cigüeñal unos 15° en sentido contrario a las agujas del reloj.

*a Aproximadamente 15°

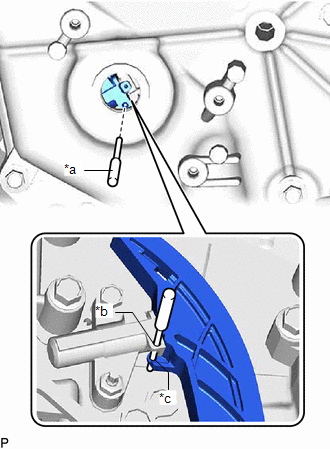

(c) Alinee el orificio del pasador del conjunto del tensor de cadena No. 1 con el orificio del pasador del patín del tensor de la cadena y, a continuación, introduzca el pasador.

*a Pasador *b Orificio del pasador (lado del conjunto del tensor de cadena No. 1) *c Orificio del pasador (lado del patín del tensor de la cadena)

(d) Tipo A:

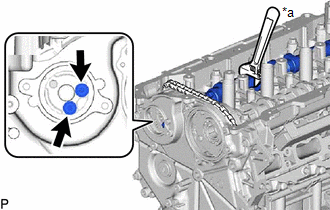

(1) Utilice la parte hexagonal del árbol de levas No. 2 y sujete el árbol de levas No. 2. AVISO: Tenga cuidado de no dañar el subconjunto del alojamiento del árbol de levas, el subconjunto de la culata y el subconjunto de la bujía de encendido.

*a Sujetar

(2) Utilice una llave hexagonal de 5 mm para extraer los 2 pernos del conjunto del engranaje de escape de la distribución del árbol de levas.

(e) Tipo B:

(1) Utilice la parte hexagonal del árbol de levas No. 2 y sujete el árbol de levas No. 2. AVISO: Tenga cuidado de no dañar el subconjunto del alojamiento del árbol de levas, el subconjunto de la culata y el subconjunto de la bujía de encendido.

*a Sujetar

(2) Utilice una llave hexagonal de 5 mm para extraer los 2 pernos del conjunto del engranaje de escape de la distribución del árbol de levas.

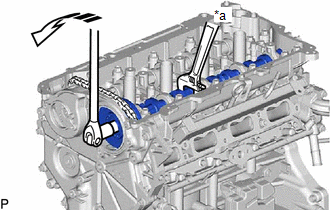

(f) Utilice la parte hexagonal del árbol de levas para asegurar el árbol de levas.

*a	Sujetar
	Girar

AVISO:

• Tenga cuidado de no dañar el subconjunto del alojamiento del árbol de levas, el subconjunto de la culata y el subconjunto de la bujía de encendido.
• No desmonte el conjunto de los engranajes de distribución del árbol de levas.

(g) Utilice una llave de cubo bihexagonal de 10 mm para extraer el PERNO del conjunto del engranaje de distribución del árbol de levas.

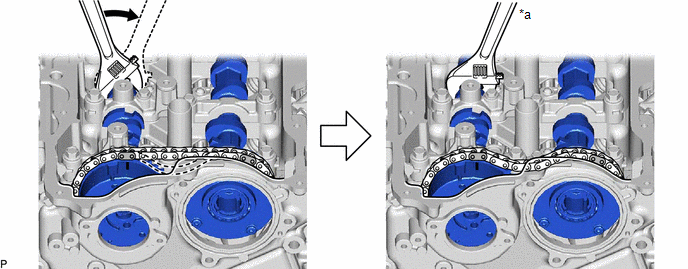

(h) Utilice la parte hexagonal del árbol de levas No. 2, afloje y sujete el subconjunto de la cadena mientras mueve el árbol de levas No. 2 en la dirección que se muestra en la ilustración.

*a	Sujetar	-	-
	Girar	-	-

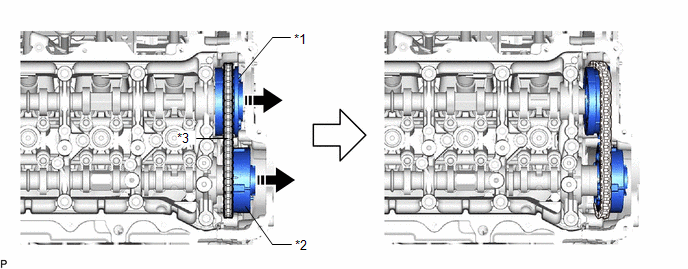

(i) Mueva el conjunto del engranaje de distribución del árbol de levas junto con el conjunto del engranaje de escape de distribución del árbol de levas y el subconjunto de la cadena hacia la tapa del engranaje de distribución No. 2 como se muestra en la ilustración.

*1	Conjunto del engranaje de distribución del árbol de levas	*2	Conjunto del engranaje de escape de la distribución del árbol de levas
*3	Subconjunto de la cadena	-	-
	Extraer en esta dirección	-	-

(j) Extraiga el conjunto del engranaje de escape de distribución del árbol de levas del subconjunto de la cadena.

(k) Extraiga el conjunto del engranaje de distribución del árbol de levas del subconjunto de la cadena.

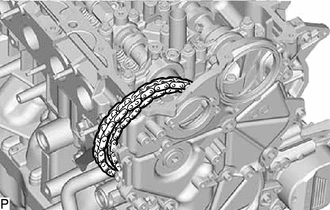

(l) Fije el subconjunto de la cadena al vehículo con una cuerda, etc. AVISO: Tenga cuidado de que no se caiga el subconjunto de la cadena en el conjunto de la tapa de la cadena de distribución.

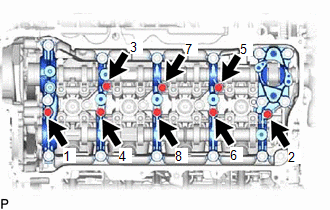

(m) Afloje uniformemente y extraiga los 8 pernos en el orden que indica la ilustración.

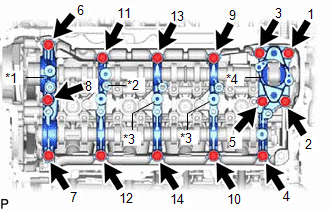

(n) Afloje de manera uniforme y extraiga los 14 pernos en el orden que se indica en la ilustración. AVISO: Afloje de manera uniforme los pernos mientras sujeta el árbol de levas en sentido horizontal.

*1 Sombrerete del árbol de levas No. 1 *2 Sombrerete del árbol de levas No. 2 *3 Sombrerete del árbol de levas No. 3 *4 Sombrerete del árbol de levas No. 4

(o) Extraiga el sombrerete del árbol de levas de levas No. 1, el sombrerete del árbol de levas No. 2, los 2 sombreretes del árbol de levas de levas No. 3 y el sombrerete del árbol de levas de levas No. 4

OBSERVACIÓN:

Ordene las piezas desmontadas para que se puedan colocar en su posición original.

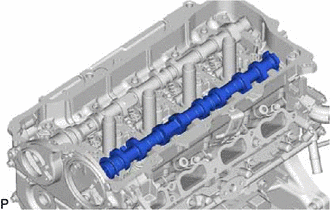

(p) Extraiga el árbol de levas del subconjunto del alojamiento del árbol de levas.

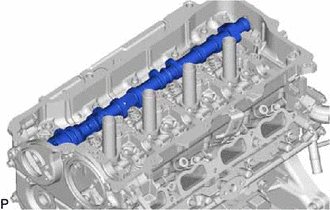

(q) Extraiga el árbol de levas No. 2 del subconjunto del alojamiento del árbol de levas.
