COMPONENTES

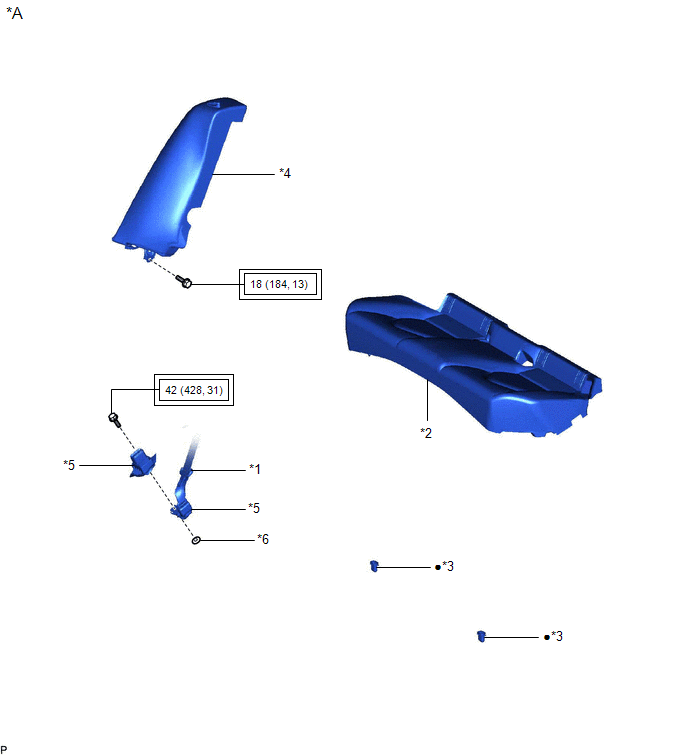

ILUSTRACIÓN
|
*A | Para asiento de tipo plegable |
- | - |
|
*1 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJÍN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*5 | CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
*6 | ARANDELA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

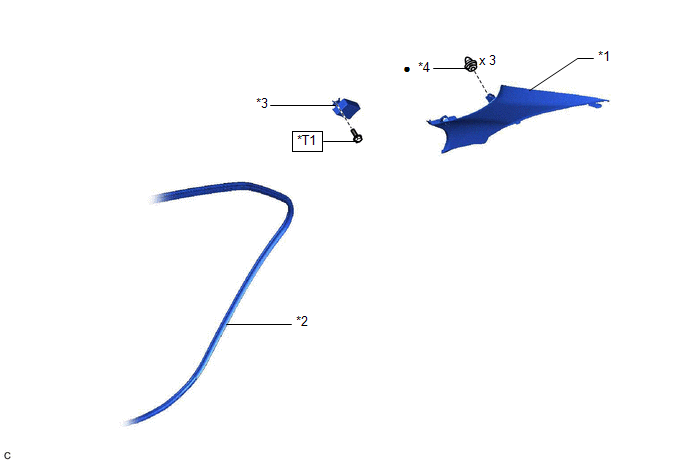

ILUSTRACIÓN
|
*1 | EMBELLECEDOR INTERIOR LATERAL DEL LADO DERECHO DEL TECHO |
*2 | BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*3 | RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS |
*4 | CLIP |
 |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
|
*T1 | para el Tipo A: 8.3 (85, 73 lbf*pulg.) para el Tipo B: 10 (102, 7) |
- | - |
ExtracciÓnCircuito abierto en la línea principal del bus 5
DESCRIPCIÓN Podría haber un circuito abierto en una de las líneas principales del bus de CAN cuando la resistencia entre los terminales 15 (CA5H) y 16 (CA5L) de la ECU de pasarela central (ECU de pasarela de red) sea 70 Ω o superior.
Síntoma Área afectada
La resistencia entre l ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 CONJUNTO DEL MOTOR CON TRANSEJE
*2 SUBCONJUNTO DE LA EXTENSIÓN DERECHA DEL PARACHOQUES DELANTERO
*3 SUBCONJUNTO DE LA EXTENSIÓN IZQUIERDA DEL PARACHOQUES DELANTERO
*4 SUBCONJUNTO DERECHO DEL SOPORTE DEL ELEMENTO DE LA SUSPENSIÓN DE ...
Terminales De La Ecu
TERMINALES DE LA ECU TERMINALES DE LA ECU
*a Componente sin mazo de cables conectado
(ECU de control de derrape [conjunto del actuador del freno])
- -
OBSERVACIÓN:
Como se utiliza un conector impermeable para el conjunto del actuador del freno, las inspecciones de te ...
