EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante el control de la puerta y la instalación/extracción de la ECU de advertencia de la presión de los neumáticos y receptor o la llave eléctrica y ECU de advertencia de la presión de los neumáticos y receptor.

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/No operativo si no se lleva a cabo

Enlace

*1: Con sistema de llave inteligente

*2: sin sistema de llave inteligente

Desconecte el cable del terminal negativo de la batería

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

  • Receptor y ECU de advertencia de la presión de los neumáticos (conjunto del receptor del sistema de supervisión de presión de los neumáticos y la llave eléctrica*1, conjunto del receptor del sistema de supervisión de presión de los neumáticos y control de las puertas*2)
  • Válvula y transmisor de advertencia de presión de los neumáticos
  • Ingrese el identificador del transmisor
  • Reinicie el sistema de advertencia de la presión de los neumáticos
  • Cuando se cumplen las condiciones para que se emita el DTC "transmitter ID not received", el indicador TPWS parpadea durante 1 minuto y después se ilumina.
  • Función de advertencia de la presión de los neumáticos

Para el registro

Para la inicialización

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag del SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aquí

AVISO:

Al sustituir el control de la puerta y la ECU de advertencia de la presión de los neumáticos y el receptor o la llave eléctrica y la ECU de advertencia de la presión de los neumáticos y el receptor, lea los ID del transmisor almacenados en la ECU antigua con la ayuda del Techstream y anótelos antes de la sustitución.

Haga clic aquí

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí.

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

para A25A-FKS: haga clic aquí

Para 2GR-FKS: haga clic aquí

ADVERTENCIA:

3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aquí

5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO (para asiento de tipo plegable)

Haga clic aquí

6. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

OBSERVACIÓN:

Siga el mismo procedimiento en cuanto al lado izquierdo.

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

8. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

Haga clic aquí

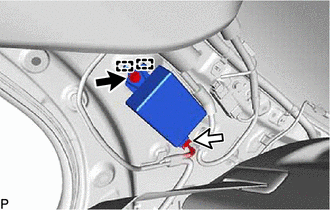

9. EXTRAIGA EL RECEPTOR Y LA ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS

AVISO:

(a) Extraiga el perno.

(b) Desenganche las 2 guías.

(c) Desacople el conector para extraer el receptor y la ECU de advertencia de la presión de los neumáticos.
