COMPONENTES

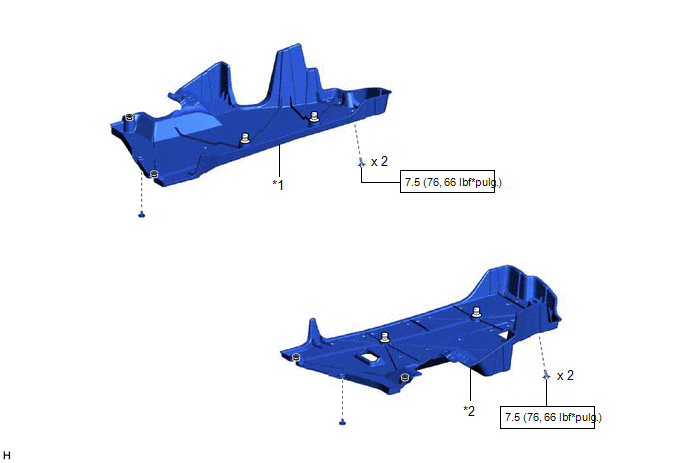

ILUSTRACIÓN
|
*1 | CUBIERTA INFERIOR DEL PISO NO. 1 |
*2 | CUBIERTA INFERIOR DEL PISO NO. 2 |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

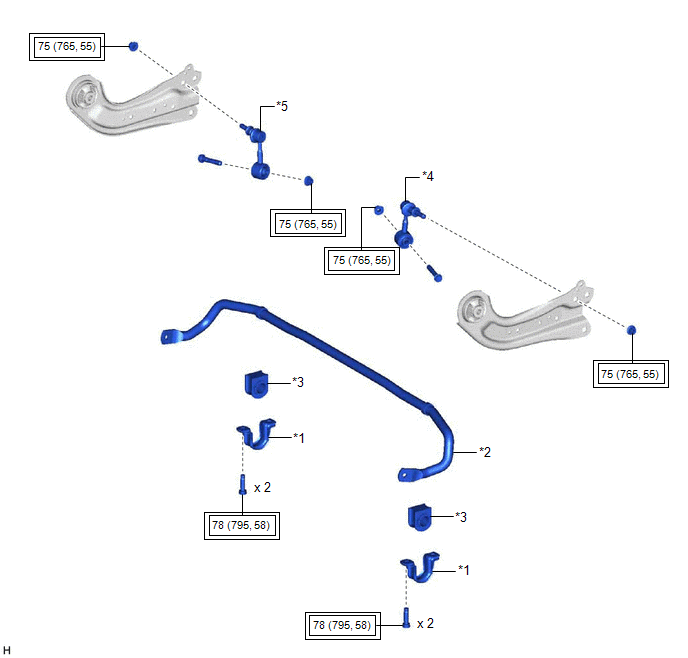

ILUSTRACIÓN
|
*1 | SOPORTE DE LA BARRA ESTABILIZADORA TRASERA No. 1 |
*2 | BARRA ESTABILIZADORA TRASERA |
|
*3 | CASQUILLO DEL ESTABILIZADOR TRASERO |
*4 | CONJUNTO DEL ESTABILIZADOR TRASERO IZQUIERDO |
|
*5 | CONJUNTO DEL ESTABILIZADOR TRASERO DERECHO |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
