TERMINALES DE LA ECU

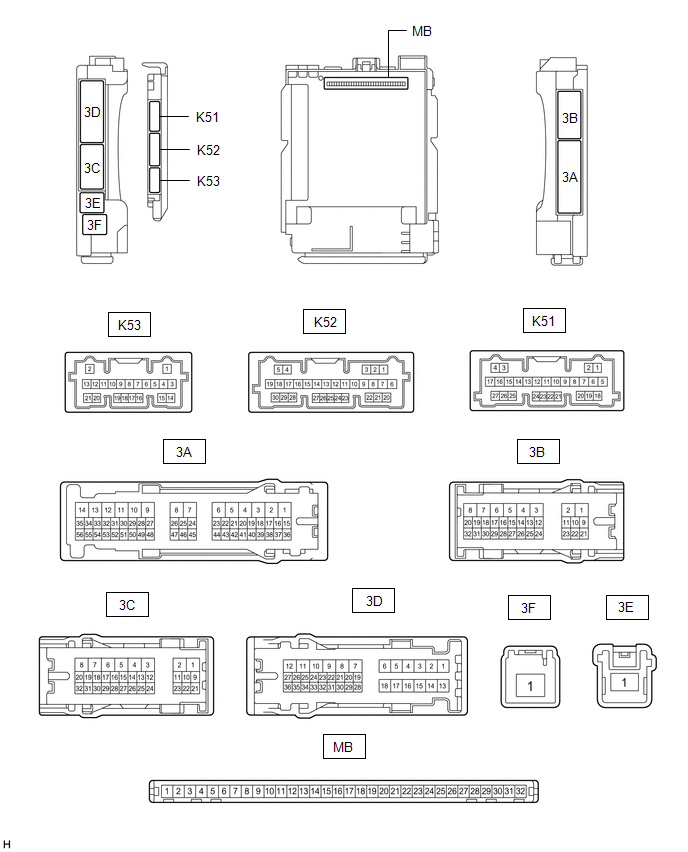

INSPECCIONE EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS Y LA ECU PRINCIPAL DE LA CARROCERIA (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)

(a) Extraiga la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) del conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(b) Vuelva a conectar los conectores del conjunto del bloque de empalmes del panel de instrumentos.

N° de terminal (simbolo)	Color del cableado	Entrada/salida	Descripcion de los terminales	Condicion	Estado especifico	Elemento de la lista de datos relacionado
MB-11 (GND1) - Masa de la carroceria	-	-	Masa	Siempre	Por debajo de 1 ?	-
MB-30 (ACC) - Masa de la carroceria	-	Entrada	Fuente de alimentacion ACC	Interruptor de encendido en posicion ACC	11 a 14 V	ACC SW
MB-30 (ACC) - Masa de la carroceria	-	Entrada	Fuente de alimentacion ACC	Interruptor de encendido en la posicion OFF	Inferior a 1 V	ACC SW
MB-31 (BECU) - Masa de la carroceria	-	Entrada	Fuente de alimentacion de la bateria	Siempre	11 a 14 V	-
MB-32 (IG) - Masa de la carroceria	-	Entrada	Fuente de alimentacion de IG	Interruptor de encendido en la posicion ON	11 a 14 V	IG SW
MB-32 (IG) - Masa de la carroceria	-	Entrada	Fuente de alimentacion de IG	Interruptor de encendido en la posicion OFF	Por debajo de 1 V	IG SW

(d) Instale la ECU principal de la carroceria (ECU de la red multiplex de la carroceria) en el conjunto del bloque de empalmes del panel de instrumentos.

Haga clic aqui

(e) Mida la tension y los impulsos en funcion de los valores de la siguiente tabla.

Terminal N° (simbolo)	Color del cableado	Entrada/salida	Descripcion de los terminales	Condicion	Estado especifico	Elemento de la lista de datos relacionados
K52-1 (FLCY) - Masa de la carroceria	W - Masa de la carroceria	Entrada	Entrada del interruptor de la luz de cortesia de la puerta delantera (para el lado izquierdo)	Puerta delantera izquierda abierta > cerrada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	Interruptor de la luz de cortesia de la puerta delantera izquierda
K52-6 (FRCY) - Masa de la carroceria	BE - Masa de la carroceria	Entrada	Entrada del interruptor de la luz de cortesia de la puerta delantera (para el lado derecho)	Puerta delantera derecha abierta > cerrada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	Interruptor de la luz de cortesia de la puerta delantera derecha
3D-24 (LCTY) - Masa de la carroceria	G - Masa de la carroceria	Entrada	Entrada del interruptor de la luz de cortesia de la puerta trasera (para el lado izquierdo)	Puerta trasera izquierda abierta > cerrada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	Interruptor de la luz de cortesia de la puerta trasera izquierda
3A-31 (RCTY) - Masa de la carroceria	V - Masa de la carroceria	Entrada	Entrada del interruptor de la luz de cortesia de la puerta trasera (para el lado derecho)	Puerta trasera derecha abierta > cerrada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	Interruptor de la luz de cortesia de la puerta trasera derecha
3B-13 (LSFL) - Masa de la carroceria	W - Masa de la carroceria	Entrada	Entrada del interruptor de deteccion de desbloqueo de la puerta delantera izquierda	Puerta delantera izquierda desbloqueada > bloqueada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	Interruptor de posicion de bloqueo de la puerta delantera izquierda
3B-12 (LSFR) - Masa de la carroceria	GR - Masa de la carroceria	Entrada	Entrada del interruptor de deteccion de desbloqueo de la puerta delantera derecha	Puerta delantera derecha desbloqueada > bloqueada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	Interruptor de posicion de bloqueo de la puerta delantera derecha
3B-14 (LSWL) - Masa de la carroceria	GR - Masa de la carroceria	Entrada	Entrada del interruptor de deteccion de desbloqueo de puerta trasera izquierda	Puerta trasera izquierda desbloqueada > bloqueada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	RL-Door Lock Pos SW
K51-20 (LSWR) - Masa de la carroceria	L - Masa de la carroceria	Entrada	Entrada del interruptor de deteccion de desbloqueo de la puerta trasera derecha	Puerta trasera derecha desbloqueada > bloqueada	Inferior a 1 V > 11 a 14 V o salida de impulsos (maximo 14 V)*2	Interruptor de la luz de cortesia de la puerta trasera derecha en posicion de bloqueo
3D-8 (ACT-) - Masa de la carroceria	R - Masa de la carroceria	Salida	Salida de activacion de desbloqueo del motor de bloqueo de las puertas	Interruptor de control de las puertas o cilindro de la llave de la puerta del conductor desactivado > activado (desbloqueo)	Por debajo de 1 V > 11 a 14 V > Por debajo de 1 V	-
3D-9 (ACT-) - Masa de la carroceria	R - Masa de la carroceria	Salida	Salida de activacion de desbloqueo del motor de bloqueo de las puertas	Interruptor de control de las puertas o cilindro de la llave de la puerta del conductor desactivado > activado (desbloqueo)	Por debajo de 1 V > 11 a 14 V > Por debajo de 1 V	-
3D-6 (ACT+) - Masa de la carroceria	B - Masa de la carroceria	Salida	Salida de activacion de bloqueo del motor de bloqueo de las puertas	Interruptor de control de las puertas o cilindro de la llave de la puerta del conductor en la posicion OFF > ON (bloquear)	Inferior a 1 V > 11 a 14 V > Inferior a 1 V	-
3D-18 (ACT+) - Masa de la carroceria	B - Masa de la carroceria	Salida	Salida de activacion de bloqueo del motor de bloqueo de las puertas	Interruptor de control de las puertas o cilindro de la llave de la puerta del conductor en la posicion OFF > ON (bloquear)	Inferior a 1 V > 11 a 14 V > Inferior a 1 V	-
3B-4 (ACTD) - Masa de la carroceria	L - Masa de la carroceria	Salida	Salida de activacion de desbloqueo del motor de bloqueo de las puertas	Interruptor de control de las puertas o cilindro de la llave de la puerta del conductor desactivado > activado (desbloqueo)	Por debajo de 1 V > 11 a 14 V > Por debajo de 1 V	-
3B-16 (L1) - Masa de la carroceria	LG - Masa de la carroceria	Salida	Entrada del conjunto del interruptor de control de las puertas	Conjunto del interruptor del cierre centralizado de puertas en la posicion OFF > ON (bloqueo)	Generacion de impulsos > inferior a 1 V	Door Lock SW-Lock
3A-39 (UL1) - Masa de la carroceria	GR - Masa de la carroceria	Entrada	Entrada del conjunto del interruptor de control de las puertas	Conjunto del interruptor del cierre centralizado de puertas en la posicion OFF > ON (desbloqueo)	Generacion de impulsos > inferior a 1 V	Door Lock SW-Unlock
K53-17 (UL3) - Masa de la carroceria	BE - Masa de la carroceria	Entrada	Entrada de desbloqueo vinculada a la llave de la puerta del conductor	El cilindro de la llave de la puerta del conductor se coloca en la posicion de punto muerto > ON (desbloqueo)	11 a 14 V > Inferior a 1 V	D Door Key SW-UL
K53-18 (L2) - Masa de la carroceria	LG - Masa de la carroceria	Entrada	Entrada del bloqueo vinculada a la llave de la puerta del conductor	El cilindro de la llave de la puerta del conductor se coloca en la posicion de punto muerto > ON (bloqueo)	11 a 14 V > Inferior a 1 V	Door Key SW-Lock
3A-41 (KSW) - Masa de la carroceria*1	V - Masa de la carroceria	Entrada	Entrada del interruptor de advertencia de desbloqueo de la llave	No hay ninguna llave en el cilindro de la llave de encendido > La llave esta en el cilindro de la llave de encendido	11 a 14 V > Por debajo de 1 V	Key Unlock Warning SW
3A-7 (GSW) - Masa de la carroceria	B - Masa de la carroceria	Entrada	Senal del sensor del airbag (senal de deteccion de colision)	Interruptor de encendido en posicion ON con conector del conjunto del sensor del airbag desconectado	4.3 a 5.5 V	-

*1: sin sistema de llave inteligente
*2: Varia segun el modelo del vehiculo
