MEDIDAS DE PRECAUCION
OBSERVACION:
CONJUNTO DE LA CUBIERTA DEL ASIENTO

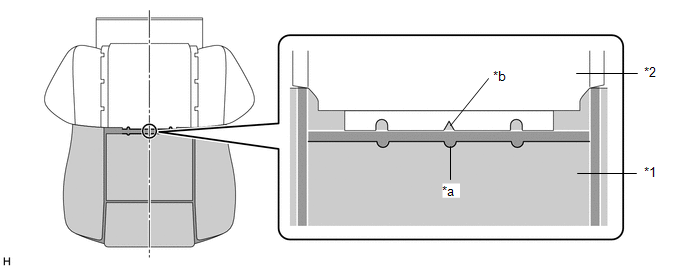

(a) Alinee la muesca central de la almohadilla con el punto en V de la cubierta.
*1 | Almohadilla |
*2 | Cubierta |
*a | Muesca central de la almohadilla | *b | Punto en V de la cubierta |
COLOQUE EL CABLE
(a) Instale el cable en la cubierta como se muestra en la ilustracion.
OBSERVACION:
Asegurese de que el cable esta en el centro de la cubierta.
*a | Correcto |
*b | Incorrecto |

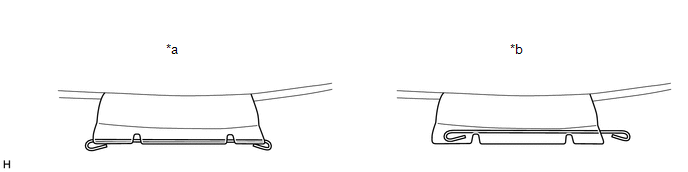

INSTALE EL ANILLO ABIERTO

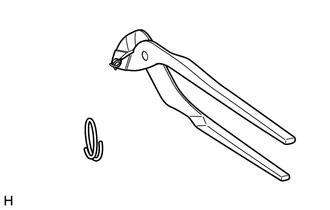

(a) Doble los anillos abiertos con unos alicates para anillos abiertos para darles la forma que se muestra en la ilustracion.
OBSERVACION:
Asegurese de doblar los anillos abiertos en la forma adecuada. Si se utilizan anillos abiertos con una forma inadecuada se formaran arrugas.

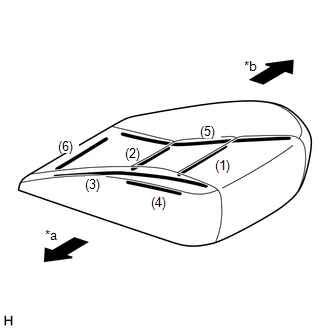

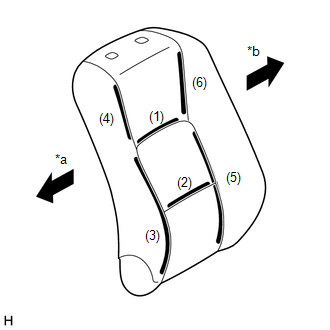

(b) Coloque los anillos abiertos en el orden de los cables que se muestra en la ilustracion.
OBSERVACION:
*a | Exterior del vehiculo |
*b |
Interior del vehiculo |
*a |
Exterior del vehiculo |
*b |
Interior del vehiculo |

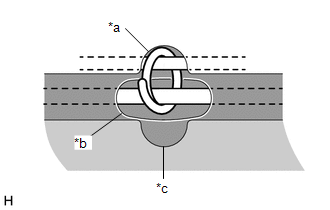

*a |
Orificio de la cubierta |
*b |
Ranura de la almohadilla |
*c |
Muesca de la almohadilla |

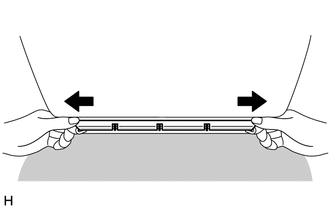

(c) Despues de instalar los anillos abiertos, sostenga la tolerancia de la costura en ambos extremos de la cubierta y tire para que las areas de instalacion de la almohadilla y de la cubierta coincidan.
OBSERVACION:
Si la cubierta no coincide con la almohadilla, se formaran arrugas.

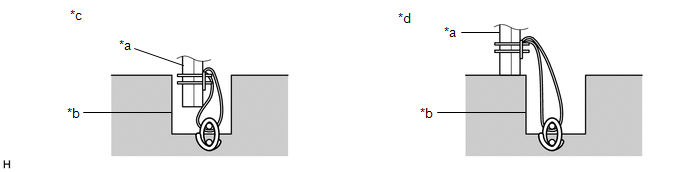

(d) Empuje firmemente la tolerancia de la costura de la cubierta en la ranura de la almohadilla.
OBSERVACION:
Asegurese de empujar completamente la tolerancia de la costura en la ranura. Si alguna parte de la tolerancia de la costura queda fuera de la ranura, se formaran arrugas.
*a | Tolerancia de la costura de la cubierta | *b | Ranura de la almohadilla |
*c | Correcto |
*d | Incorrecto |
COLOQUE LA CINCHA
(a) Pase la cincha a traves del orificio de la almohadilla y, a continuacion, estirela para que no se formen arrugas.
*a | Cincha de la cubierta |
*b |
Orificio de la almohadilla |
AVISO:
Si hay arrugas en la cincha, apareceran arrugas en la superficie de la cubierta.
COMPRUEBE LA POSICION DE LA CUBIERTA

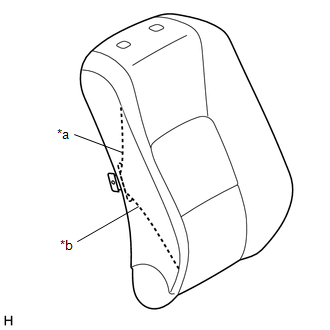

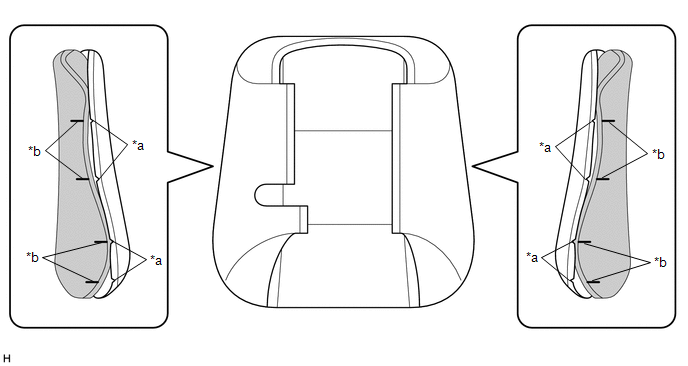

(a) Doble la cubierta hacia abajo como se muestra en la ilustracion y compruebe que los puntos en V de la cubierta y las lineas de marca de la almohadilla esten alineados de forma aproximada.
*a | Punto en V de la cubierta | *b |
Linea de marca de la almohadilla |
INSTALE LA CUBIERTA
(a) Alinee la funda del respaldo con el centro de la almohadilla del respaldo y la funda del cojin del asiento con el centro de la almohadilla del cojin del asiento. A continuacion, instale las cubiertas; comience por el exterior del vehiculo y siga hacia el interior del vehiculo.

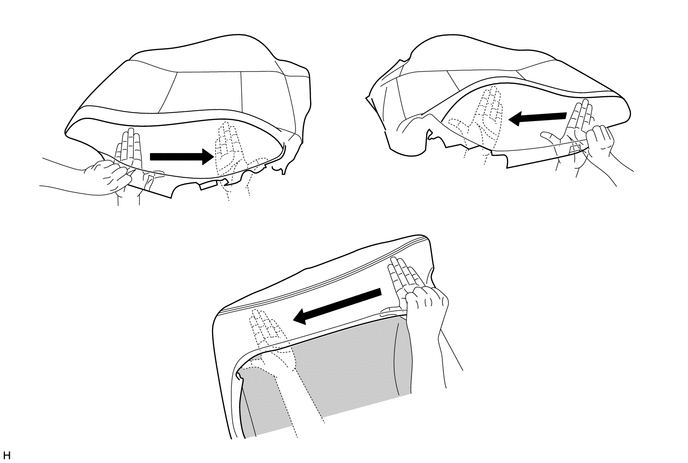

(b) Alise las arrugas con la mano como se muestra en la ilustracion e instale la funda del respaldo; comience por la parte inferior y siga hacia la parte de los hombros. A continuacion, instale la funda del cojin del asiento; comience por la parte delantera y siga hacia la parte trasera.
OBSERVACION:
Cuando instale la cubierta en el lado exterior, instalela hasta la zona de instalacion del soporte del reposacabezas del lado exterior.

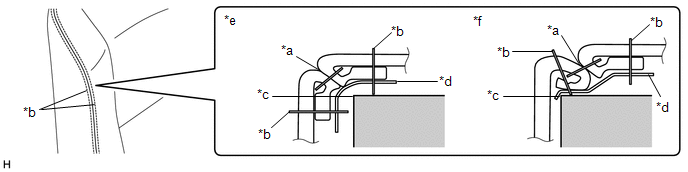

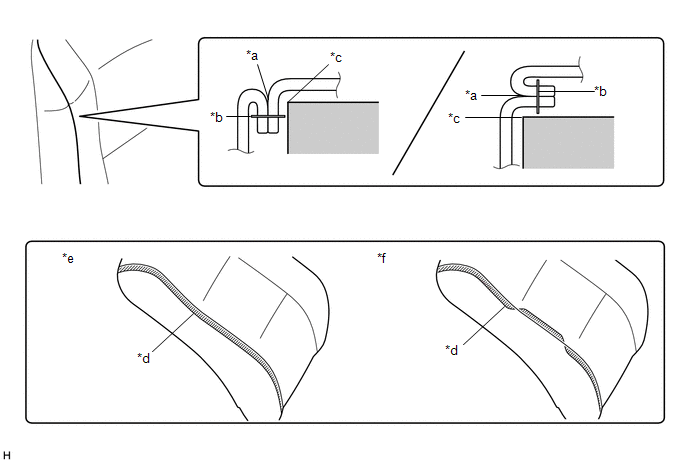

(c) Alinee la linea de la costura de la cubierta con los bordes de la almohadilla.
OBSERVACION:
*a |
Linea de la costura de la cubierta |
*b |
Costura de la cubierta (puntada) |
*c |
Borde de la almohadilla |
*d |
Fieltro |
*e |
Correcto |
*f |
Incorrecto |
Alinee la tolerancia de la costura en una sola direccion.
*a |
Linea de la costura de la cubierta |
*b |
Costura de la cubierta (puntada) |
*c |
Borde de la almohadilla |
*d |
Tolerancia de la costura de la cubierta |
*e |
Correcto |
*f |
Incorrecto |

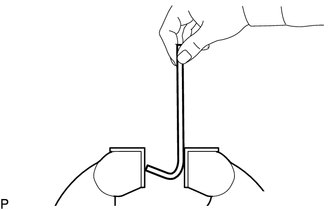

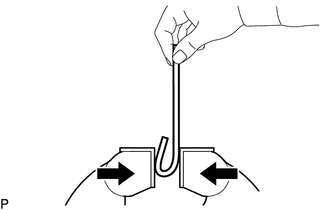

(d) Empuje firmemente la tolerancia de la costura de la cubierta en la ranura de la almohadilla.
OBSERVACION:
Asegurese de empujar completamente la tolerancia de la costura en la ranura. Si alguna parte de la tolerancia de la costura queda fuera de la ranura, se formaran arrugas.
*a | Correcto |
*b | Incorrecto |
ELIMINE LAS ARRUGAS

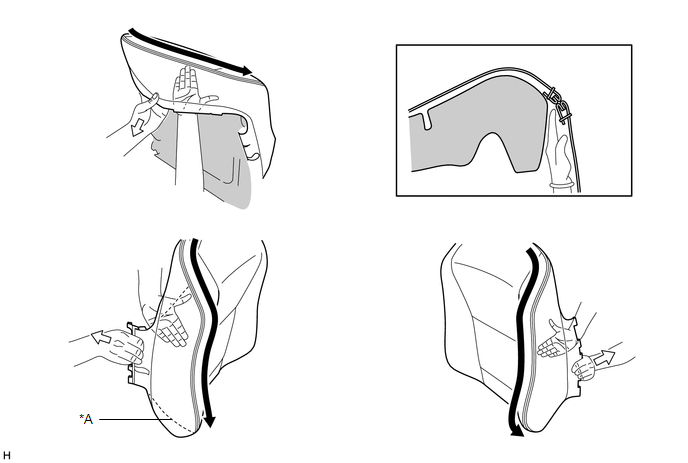

(a) Despues de instalar la cubierta con almohadilla en el bastidor del asiento, presione con los dedos para trazar la linea de la costura de cada parte y eliminar las arrugas.
AVISO:
Si hay arrugas en la cincha, apareceran arrugas en la superficie de la cubierta.
*A | Con cincha |
- | - |
INSPECCIONES QUE DEBEN REALIZARSE UNA VEZ TERMINADO EL TRABAJO

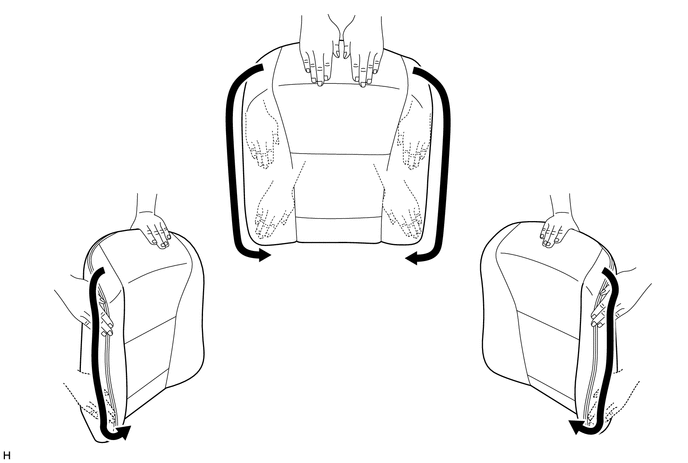

(a) Alise la cubierta como se muestra en la ilustracion y asegurese de que no haya arrugas.
OBSERVACION:
METODO DE PREPARACION DEL CABLE DE LA CUBIERTA DEL ASIENTO

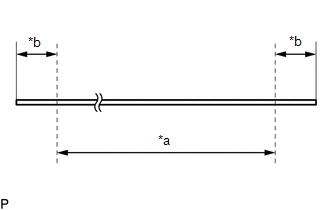

(a) Corte el cable de la cubierta del asiento a una longitud que incluya la cantidad necesaria para doblar sus extremos (aproximadamente 20 mm (0.787 pulg.) en un lado, unos 40 mm (1.57 pulg.) para ambos lados).
*a | Dimension del cable de la cubierta del asiento tras la preparacion |
*b | Longitud necesaria para doblar |
(b) Sujete aproximadamente unos 10 mm (0.393 in.) del extremo del cable de la cubierta del asiento en un torno de banco.

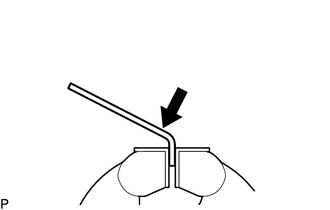

(c) Doble el cable de la cubierta del asiento con la mano cerca del torno de banco.

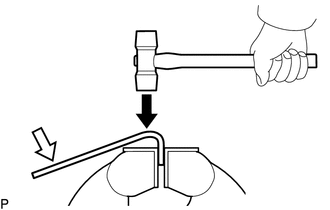

(d) Con un martillo, golpee suavemente el cable hasta que forme un angulo de 90° como maximo.
(e) Saque el cable del torno de banco y, a continuacion, fijelo en el torno de banco a lo largo.
(f) Sujete el cable con la mano para evitar que gire y apriete el torno de banco.
