INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL OJAL DE LA VÁLVULA DE RETENCIÓN
(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.
2. COLOQUE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO

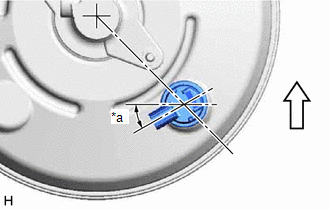

(a) Instale el conjunto del interruptor de advertencia de vacío en el conjunto del servofreno como se muestra en la ilustración.
|
*a | 30° +/- 20° |
.png) |
Up |
(b) Conecte el conector al conjunto del interruptor de advertencia de vacío.
3. COLOQUE LA BATERÍA
Para A25A-FKS: haga clic aquí
.gif)
Para 2GR-FKS: haga clic aquí
