COMPONENTES

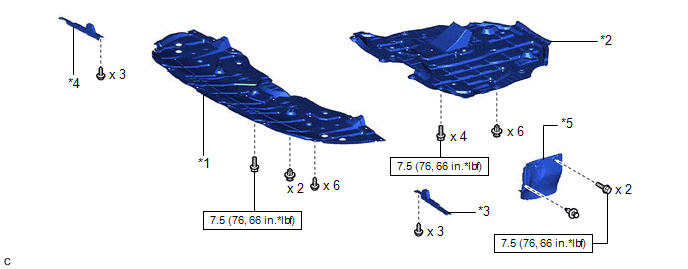

ILUSTRACIÓN
*1 | CUBIERTA INFERIOR DEL MOTOR No. 1 |
*2 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
*5 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
- | - |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

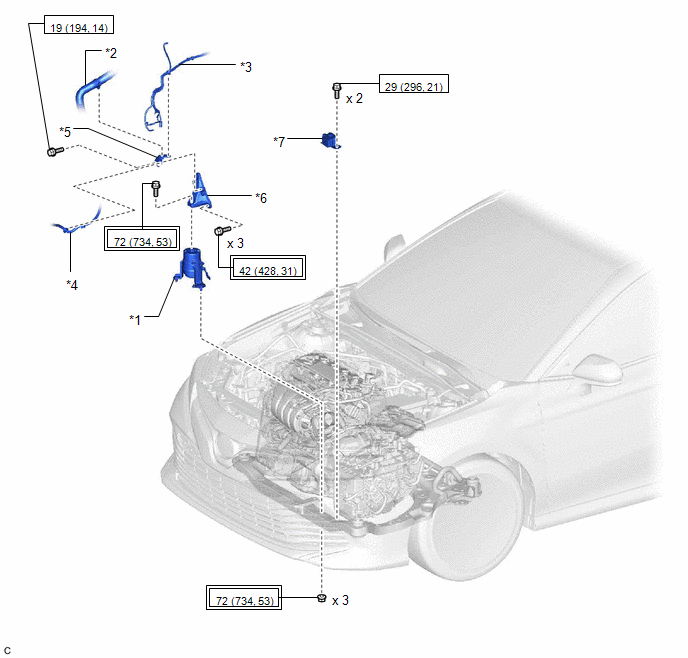

ILUSTRACIÓN
*1 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*2 | MANGUERA DEL RADIADOR |
*3 | MANGUERA DE VACÍO |
*4 | CABLE DEL MOTOR NO. 2 |
*5 | SOPORTE DEL RADIADOR N° 1 |
*6 | SOPORTE DE MONTAJE DELANTERO DEL MOTOR |
*7 | AMORTIGUADOR DINÁMICO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

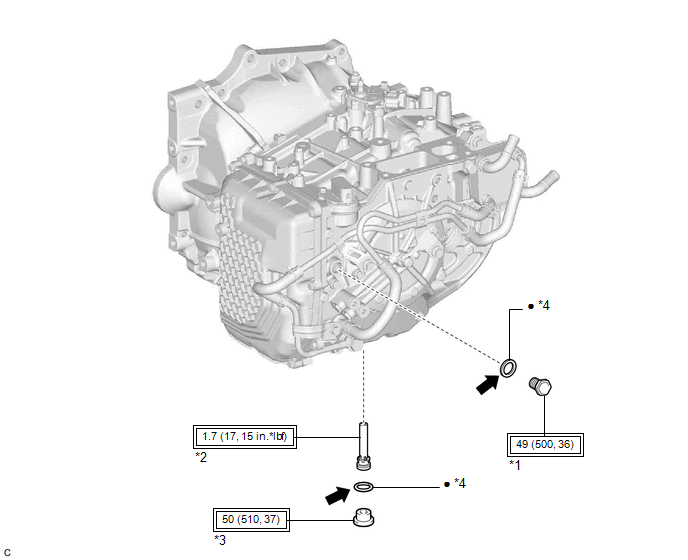

ILUSTRACIÓN
*1 | TAPÓN DE LLENADO |
*2 | TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1 |
*3 | TAPÓN DE REBOSE |
*4 | JUNTA |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*plug.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
- | - |

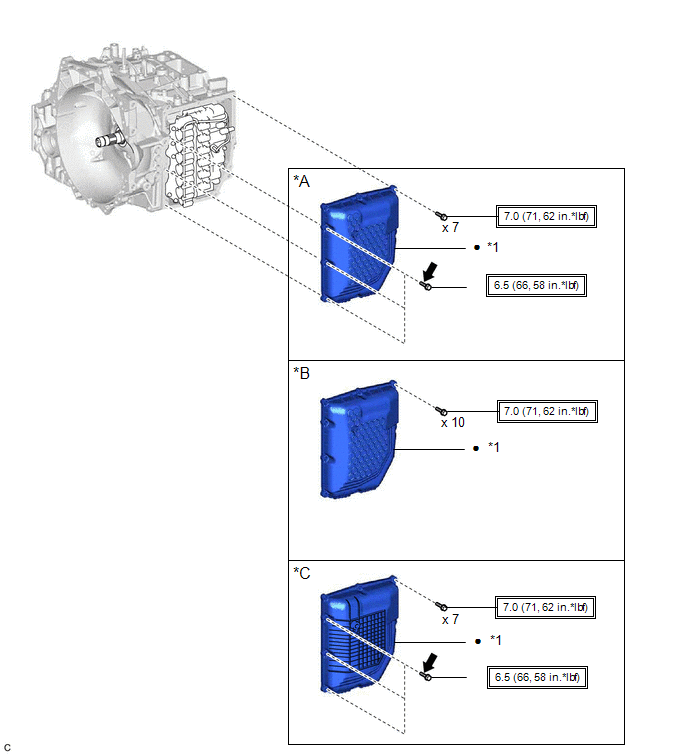

ILUSTRACIÓN
*A | fabricado por TMC |
*B | Para dispositivos AISIN AW |
*C | Para fabricados por TMMWV |
- | - |
*1 | CUBIERTA DEL CÁRTER DE LA TRANSMISIÓN |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
Adhesivo original Toyota 1324, Three Bond 1324 o equivalente |
★ | Pieza prerrecubierta |

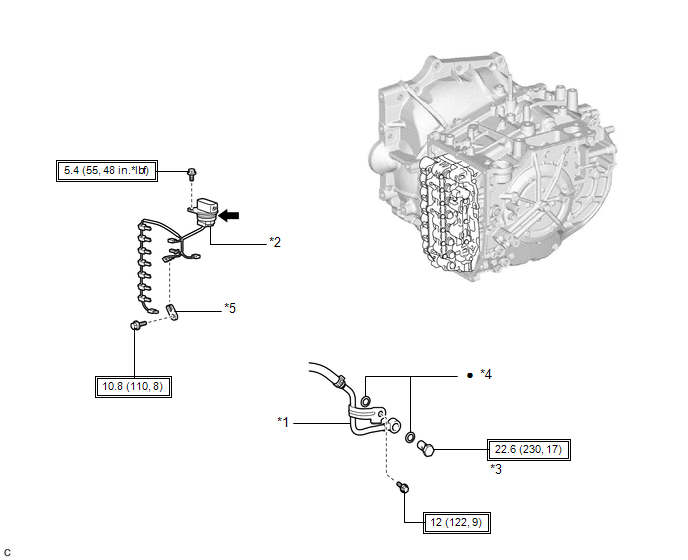

ILUSTRACIÓN
*1 | SUBCONJUNTO DE LA UNIÓN DEL ENFRIADOR DE ACEITE |
*2 | CABLE DE LA TRANSMISIÓN |
*3 | PERNO DE UNIÓN DEL ENFRIADOR DE ACEITE |
*4 | JUNTA |
*5 | ABRAZADERA DEL SENSOR DE TEMPERATURA |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
ATF WS original de Toyota |
- | - |
