Toyota Camry Manual del propietario XV70 (2017-2023): Componentes del sistema de airbag SRS
![Para un uso seguro](images/books/3601/2/index.27.png)

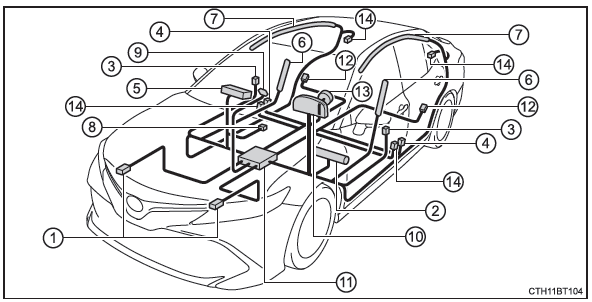

- Sensores de impacto delanteros
- Airbag para las rodillas del conductor
- Sensores de impacto lateral
(puerta delantera)
- Sensores de impacto lateral
(delanteros)
- Airbag del pasajero delantero
- Airbags laterales delanteros
- Airbags de protección de cortinilla
- Interruptor de activación y desactivación
manual del airbag
(si está instalado)
- Luces indicadoras "AIR BAG ON"
y "AIR BAG OFF" (si está instalado)
- Luz de aviso SRS
- Conjunto del sensor del airbag
- Sensores de impacto lateral
(traseros)
- Airbag del conductor
- Pretensores del cinturón de seguridad
y limitadores de fuerza
Los principales componentes del sistema de airbag SRS se muestran en la
imagen de arriba. El sistema de airbag SRS se controla mediante el conjunto
del sensor del airbag. Al desplegarse los airbags, se produce una reacción
química en los infladores que llena rápidamente los airbags con gas no
tóxico para limitar el movimiento de los ocupantes.
ADVERTENCIA
■ Precauciones relacionadas con el airbag SRS
Tenga en cuenta las siguientes precauciones relativas a los airbags SRS.
En caso contrario, podrían llegar a producirse lesiones graves o mortales.
- El conductor y todos los pasajeros del vehículo deben usar los
cinturones de seguridad
correctamente.
Los airbags SRS son dispositivos complementarios que se deben utilizar junto
con
los cinturones de seguridad.
- El airbag SRS del conductor se despliega con una fuerza considerable
y puede
provocar lesiones graves o mortales, en especial si el conductor está muy
cerca
del airbag.
Debido a que la zona de riesgo del airbag del conductor se encuentra en los
primeros
50 - 75 mm (2 - 3 pul.) de inflado, si se coloca a 250 mm (10 pul.) del
airbag
del conductor tendrá un claro margen de seguridad. Esta distancia se mide
desde
el centro del volante hasta el esternón. Si se sienta a menos de 250 mm (10
pul.)
de distancia, puede cambiar su posición de conducción de distintas formas:
- Desplace el asiento hacia atrás lo máximo posible siempre que
pueda alcanzar
los pedales con comodidad.
- Recline ligeramente el respaldo del asiento.
Aunque los diseños de los vehículos varían, un gran número de
conductores
pueden obtener la distancia de 250 mm (10 pul.), incluso con el asiento
del conductor
totalmente hacia delante, sencillamente reclinando un poco el respaldo
del asiento. Si la carretera se ve con dificultad al reclinar el
respaldo del asiento,
elévese utilizando un cojín firme que no resbale o eleve el asiento si
el vehículo
dispone de esa característica.
- Si el volante es ajustable, inclínelo hacia abajo. De esa forma,
el airbag queda
orientado hacia el pecho en lugar de hacia la cabeza y el cuello.
El asiento se debe ajustar según se ha recomendado anteriormente,
siempre que
se mantenga el control de los pedales, el volante y la visión de los
controles del
tablero de instrumentos.
ADVERTENCIA
■ Precauciones relacionadas con el airbag SRS
- No se siente en el borde del asiento ni se
apoye contra el salpicadero.
![Para un uso seguro](images/books/3601/2/index.28.png)
- No permita que un niño se sitúe delante de
la unidad del airbag SRS del pasajero delantero
ni que se siente sobre las rodillas del
pasajero delantero.
- No permita que los pasajeros del asiento
delantero lleven objetos sobre las rodillas.
![Para un uso seguro](images/books/3601/2/index.29.png)
- No se apoye contra la puerta, el raíl lateral
del techo ni contra los pilares delantero,
lateral y trasero.
![Para un uso seguro](images/books/3601/2/index.30.png)
- No permita a nadie que se arrodille en el
asiento del pasajero mirando hacia la puerta
ni que saque la cabeza o las manos fuera
del vehículo.
![Para un uso seguro](images/books/3601/2/index.31.png)
ADVERTENCIA
■ Precauciones relacionadas con el airbag SRS
![Para un uso seguro](images/books/3601/2/index.32.png)
![Para un uso seguro](images/books/3601/2/index.33.png)
- No cuelgue perchas para abrigos ni otros objetos duros en los
colgadores para
abrigos. Todos estos objetos podrían convertirse en proyectiles con riesgo
de producir
lesiones graves o mortales, en caso de que se desplegaran los airbags SRS
de protección de cortinilla.
ADVERTENCIA
■ Precauciones relacionadas con el airbag SRS
- Si coloca una cubierta de vinilo en la zona en la que se despliega el
airbag SRS
para las rodillas, asegúrese de retirarla.
- No utilice accesorios para los asientos que tapen las zonas donde se
inflan los
airbags SRS laterales, ya que podrían interferir con el inflado de los
airbags SRS.
Estos accesorios pueden impedir que los airbags laterales se activen
correctamente,
pueden deshabilitar el sistema o bien pueden ocasionar que los airbags
laterales se inflen de forma accidental, con resultado de lesiones graves o
mortales.
- No golpee ni aplique niveles significativos de fuerza en la zona
alrededor de los
componentes del airbag SRS o las puertas delanteras.
Si lo hace, podría provocar que los airbags SRS funcionen incorrectamente.
- No toque ningún componente inmediatamente después de que se
desplieguen
(inflen) los airbags SRS, ya que pueden estar calientes.
- Si es difícil respirar después de que los airbags SRS se hayan
desplegado, abra
una puerta o ventanilla para que entre aire fresco o salga del vehículo
siempre que
no implique ningún peligro. Lávese lo antes posible para eliminar los
residuos y
evitar así que la piel se irrite.
- Si las zonas que albergan los airbags SRS, como pueden ser la
almohadilla del
volante y los embellecedores de los pilares delantero y trasero, están
dañadas o
agrietadas, lleve su vehículo a un taller de Toyota, un taller autorizado de
Toyota o
un taller de confianza para que las sustituyan.
■ Modificación y desecho de los componentes del sistema de airbag SRS
No deseche el vehículo ni realice ninguna de las siguientes modificaciones
sin consultar
a un taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
Los airbags SRS podrían funcionar incorrectamente o desplegarse (inflarse) de
forma accidental, con el consiguiente riesgo de lesiones graves o mortales.
- Instalación, desmontaje, desarme y reparación de airbags SRS
- Reparaciones, modificaciones, desmontaje o sustitución del volante,
tablero de
instrumentos, salpicadero, asientos o tapicería de los asientos, pilares
delantero,
lateral y trasero, raíles laterales del techo, paneles de la puerta
delantera, guarniciones
de la puerta delantera o altavoces de la puerta delantera
- Modificaciones al panel de la puerta delantera (como perforar un
orificio)
- Reparaciones o modificaciones del guardabarros delantero, parachoques
delantero
o lateral del compartimento del ocupante
- Instalación de un protector de la rejilla (defensas delanteras, barra
contra canguros,
etc.), quitanieves o tornos
- Modificaciones en el sistema de suspensión del vehículo
- Instalación de dispositivos electrónicos tales como radios
bidireccionales móviles
(transmisor de RF) y reproductores de CD
■ Si los airbags SRS se despliegan (se inflan)
- Es posible que los airbags SRS produzcan ligeras abrasiones, quemaduras,
contusiones,
etc. debido a la velocidad de despliegue (inflado) extremadamente alta
mediante gases calientes.
- Se escuchará un gran ruido y se emitirá un polvo blanco.
- Los componentes del módulo del airbag (parte central del volante,
cubierta del
airbag e inflador), así como los asientos delanteros, piezas de los pilares
delantero y
trasero, y los raíles laterales del techo, pueden permanecer calientes
durante varios
minutos. El propio airbag podría estar caliente.
- El parabrisas podría agrietarse.
- Se detendrá el sistema híbrido y también el suministro de combustible al
motor.
- Se desbloquearán todas las puertas.
- Se controlarán automáticamente los frenos y las luces de freno.
- Se encenderán automáticamente las luces interiores.
- Se encenderán automáticamente los intermitentes de emergencia.
- Vehículos con eCall: Si sucede alguna de las siguientes situaciones, el
sistema está
diseñado para realizar una llamada de emergencia* al centro de control de
eCall,
informando sobre la ubicación del vehículo (sin necesidad de pulsar el botón
"SOS")
y un teleoperador intentará hablar con los ocupantes para determinar el
grado de
emergencia y la asistencia necesaria. Si los ocupantes no pueden
comunicarse, el
teleoperador gestiona automáticamente la llamada como una emergencia y ayuda
a
enviar los servicios de emergencia necesarios.
- Se despliega un airbag SRS.
- Se activa un pretensor del cinturón de seguridad.
- El vehículo se ve involucrado en una colisión trasera grave.
*: En algunos casos no se podrá realizar la llamada.
■ Condiciones de despliegue del airbag SRS (airbags SRS delanteros)
■ Condiciones de despliegue del airbag SRS (airbags SRS laterales y de
protección
de cortinilla)
- Los airbags SRS laterales y de protección de cortinilla se desplegarán
en caso de un
impacto que exceda el nivel del umbral establecido (el nivel de fuerza
correspondiente
a la fuerza de un impacto producido por un vehículo de aproximadamente
1.500 kg [3.300 lb.] que impacta con el habitáculo del vehículo en dirección
perpendicular
a la orientación del vehículo a una velocidad aproximada de 20 - 30 km/h [12
- 18 mph] ).
- Puede que ambos airbags SRS de protección de cortinilla también se
desplieguen
en caso de una colisión frontal grave.
■ Condiciones en las que se podrían desplegar (inflar) los airbags SRS,
además de
una colisión
Los airbags SRS delanteros y los airbags SRS de protección de cortinilla
también
podrían desplegarse si se produjera un impacto fuerte en la parte inferior del
vehículo.
Se muestran algunos ejemplos en la ilustración.
- Golpe contra el bordillo de una acera o
superficie dura
- Caída dentro de o salto sobre un bache profundo
- Salto o caída fuerte del vehículo
![Para un uso seguro](images/books/3601/2/index.34.png)
■ Tipos de colisiones en los que es posible que no se desplieguen los
airbags SRS
(airbags SRS delanteros)
Los airbags SRS delanteros no suelen inflarse en caso de que el vehículo
sufra una
colisión lateral o trasera, si vuelca o si se produce una colisión frontal a
baja velocidad.
No obstante, cuando una colisión de cualquier tipo causa suficiente
desaceleración
de avance del vehículo, es posible que los airbags SRS delanteros se
desplieguen.
- Colisión lateral
- Colisión trasera
- Vuelco del vehículo
![Para un uso seguro](images/books/3601/2/index.35.png)
■ Tipos de colisiones en las que es posible que no se desplieguen los
airbags SRS
(airbags SRS laterales y de protección de cortinilla)
Los airbags SRS laterales y de protección de cortinilla podrían no activarse
si el vehículo
sufre una colisión lateral a determinados ángulos o una colisión en el lateral
de la
carrocería del vehículo que no sea en el compartimento del pasajero.
- Colisión lateral en un punto de la carrocería
del vehículo que no sea el compartimento del
pasajero
- Colisión lateral a un determinado ángulo
![Para un uso seguro](images/books/3601/2/index.36.png)
Los airbags SRS laterales generalmente no suelen inflarse en caso de que el
vehículo
sufra una colisión frontal o trasera, si vuelca o si se produce una colisión
lateral a baja
velocidad.
- Colisión frontal
- Colisión trasera
- Vuelco del vehículo
![Para un uso seguro](images/books/3601/2/index.37.png)
Los airbags SRS de protección de cortinilla generalmente no suelen inflarse
en caso
de que el vehículo sufra una colisión trasera, si vuelca o si se produce una
colisión
lateral a baja velocidad o una colisión frontal a baja velocidad.
- Colisión trasera
- Vuelco del vehículo
![Para un uso seguro](images/books/3601/2/index.38.png)
■ Cuándo ponerse en contacto con un taller Toyota, un taller autorizado
Toyota o
un taller de confianza
En los casos siguientes, el vehículo debe inspeccionarse y/o repararse.
Póngase en
contacto con un taller de Toyota, un taller autorizado de Toyota o un taller de
confianza
lo antes posible.
- Se ha inflado alguno de los airbags SRS.
- La parte delantera del vehículo está dañada
o deformada, o ha sufrido un accidente que
no era lo suficientemente grave como para
que se inflaran los airbags SRS delanteros.
![Para un uso seguro](images/books/3601/2/index.39.png)
- Una parte de una puerta o su área circundante
está dañada, deformada o se le ha
perforado un orificio, o el vehículo ha sufrido
un accidente que no era lo suficientemente
grave como para que se inflaran los airbags
SRS laterales y de protección de cortinilla.
![Para un uso seguro](images/books/3601/2/index.40.png)
- La almohadilla del volante, el salpicadero
próximo al airbag del pasajero delantero o la
parte inferior del tablero de instrumentos
están rayados, agrietados o dañados en
general.
![Para un uso seguro](images/books/3601/2/index.41.png)
- La superficie de los asientos con airbag SRS
lateral está rayada, agrietada o deteriorada
por cualquier otro motivo.
![Para un uso seguro](images/books/3601/2/index.42.png)
- La parte de los pilares delanteros, los pilares
traseros o los embellecedores (almohadillado)
del raíl lateral del techo que contiene
los airbags SRS de protección de cortinilla
está rayada, agrietada o dañada de algún
modo.
![Para un uso seguro](images/books/3601/2/index.43.png)
Los airbags SRS se inflan cuando el vehículo se somete a ciertos tipos
de impactos graves que pueden provocar lesiones importantes en los
ocupantes. Funcionan en combinación con los cinturones de ...
Este sistema desactiva el airbag del pasajero delantero.
Desactive el airbag solamente si utiliza un sistema de sujeción para
niños en el asiento del pasajero delantero.
Indicador "PASSENG ...
LEER SIGUIENTE:
MicrOfono
ComponentesCOMPONENTES ILUSTRACION
*A Para techo normal
*B excepto techo normal
*1 CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
*2 CONJUNTO DEL MICROFONO DEL TELEFONO
*3 SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
- - ExtracciOnEXTRACCION PROCEDIM ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado, o sustituido las piezas durante la extracción/instalación del subco ...
Tabla De SÍntomas De Problemas
TABLA DE SÍNTOMAS DE PROBLEMAS
OBSERVACIÓN:
Si el problema se produce en determinadas ubicaciones o a ciertas horas del día, compruebe si existe la posibilidad de interferencias de ondas.
Cuando el subconjunto del transmisor de la llave eléctrica se coloca cerca de ...
