Toyota Camry Manual de reparaciones XV70 (2017-2023): Sistema De DiagnÓstico

SISTEMA DE DIAGNÓSTICO

DESCRIPCIÓN

(a) Cuando se localizan averías en un vehículo con el sistema de diagnóstico a bordo (OBD II), se debe conectar al vehículo una herramienta de escaneado OBD II (según lo establecido en la norma SAE J1978). A partir de ese momento, se podrán leer los diferentes datos procedentes del ECM del vehículo.

(b) Las normas OBD II exigen que el ordenador a bordo del vehículo encienda el indicador luminoso de avería (MIL) del panel de instrumentos cuando detecte una anomalía en:

Además, los códigos de diagnóstico de avería (DTC) aplicables prescritos en la norma SAE J2012 se registran en la memoria del ECM.

Si la avería no se repite, el MIL permanece encendido hasta que el interruptor del motor se coloca en la posición OFF y el MIL se apaga al arrancar el motor. No obstante, los DTC permanecerán grabados en la memoria del ECM.

(c) Para comprobar los DTC, conecte el Techstream al conector de enlace de datos 3 (DLC3) del vehículo. El Techstream muestra los DTC, los datos de imagen fija y diversos datos acerca del motor.

Los DTC y los datos de imagen fija pueden borrarse con el Techstream.

Haga clic aquí

MODO NORMAL Y MODO DE COMPROBACIÓN

(a) El sistema de diagnóstico funciona en modo normal durante el uso normal del vehículo. En el modo normal se utiliza la lógica de detección de 2 ciclos para garantizar la precisión de la detección de averías. Los técnicos tienen la opción de utilizar el modo de comprobación. En el modo de comprobación se utiliza una lógica de detección de 1 ciclo cuando se simulan los síntomas de la avería para aumentar la capacidad del sistema para detectarlas, incluidos los problemas intermitentes (solo con el Techstream).

LÓGICA DE DETECCIÓN DE 2 CICLOS

(a) Cuando se detecta una avería por primera vez, el código de avería se almacena temporalmente en la memoria del ECM (1.er ciclo). Si se detecta la misma avería durante el siguiente ciclo de conducción, se enciende el indicador MIL (2.° ciclo).

DATOS DE IMAGEN FIJA

(a) El ECM registra información sobre el estado de conducción y del vehículo, como los datos de imagen fija, en el momento que se almacena un DTC. Cuando se realiza la localización de averías, los datos de imagen fija ayudan a determinar si el vehículo estaba en movimiento o detenido, si el motor estaba caliente o no, si la relación aire/combustible era pobre o rica, y otros datos almacenados en el momento en que se produjo la avería.

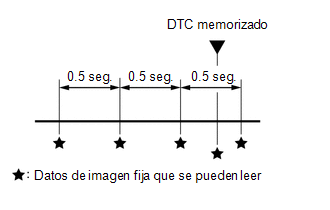

(b) El Techstream registra los datos de imagen fija en 5 casos distintos: 1) 3 veces antes de que se almacene un DTC, 2) cuando se almacena un DTC, y 3) después de que se almacena un DTC. Puede usar estos conjuntos de datos para simular el estado del vehículo en el momento en que se produjo la avería. Los datos pueden ayudar a diagnosticar la avería o a decidir si el DTC se almacenó debido a una avería temporal.

INSPECCIÓN DEL CONECTOR DE ENLACE DE DATOS 3 (DLC3)

(a) Inspeccione el DLC3.

Haga clic aquí

MIDA LA TENSIÓN DE LA BATERÍA

Tensión estándar:

De 11 a 14 V

Si la tensión es inferior a 11 V, vuelva a cargar la batería o sustitúyala.

INSPECCIONE EL MIL

(a) Compruebe si el indicador MIL se enciende al colocar el interruptor del motor en (IG) (sin arranque del motor).

(b) El indicador MIL debe apagarse una vez que se haya arrancado el motor. Si el indicador MIL sigue encendido, el sistema de diagnóstico ha detectado una avería en el sistema.

OBSERVACIÓN:

Si el indicador MIL no se enciende al encender el interruptor del motor (IG), inspeccione el circuito del indicador MIL.

Haga clic aquí
