Componentes
COMPONENTES

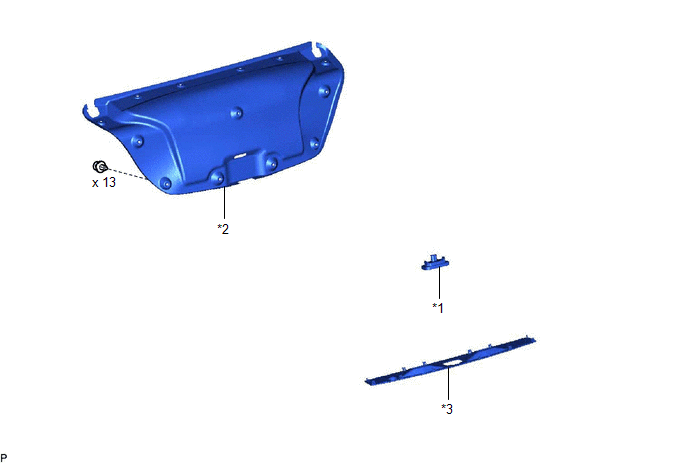

ILUSTRACIÓN
*1 | CONJUNTO DE LA LUZ DE MATRÍCULA |
*2 | CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES |
*3 | EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3 |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
2. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DE LA LUZ DE MATRÍCULA

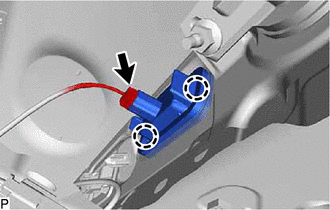

(a) Desconecte el conector. | |
(b) Desenganche las 2 garras y extraiga el conjunto de las luces de matrícula.
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LUCES DE MATRÍCULA

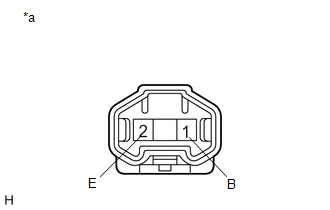

*a | Componente sin mazo de cables conectado (Conjunto de las luces de matrícula) |
(a) Conecte las 4 pilas secas (1.5 V) en serie.
AVISO:
No utilice pilas recargables, ya que puede que no emitan una tensión de 1.5 V.
(b) Aplique 6 V de tensión de la batería a los terminales del conector y compruebe si se enciende la luz de la matrícula.
OK:
Estado | Condición especificada |
---|---|
Cable positivo (+) de las baterías → Terminal 1 (B) Cable negativo (-) de las baterías → Terminal 2 (E) |
La luz de matrícula se enciende |
Si el resultado no es el especificado, sustituya el conjunto de la luz de matrícula.
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA LUZ DE MATRÍCULA
(a) Enganche las 2 garras e instale el conjunto de las luces de matrícula.
(b) Conecte el conector.
2. INSTALE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES NO. 3
Haga clic aquí
3. INSTALE LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUIPAJES
Haga clic aquí
