Componentes
COMPONENTES

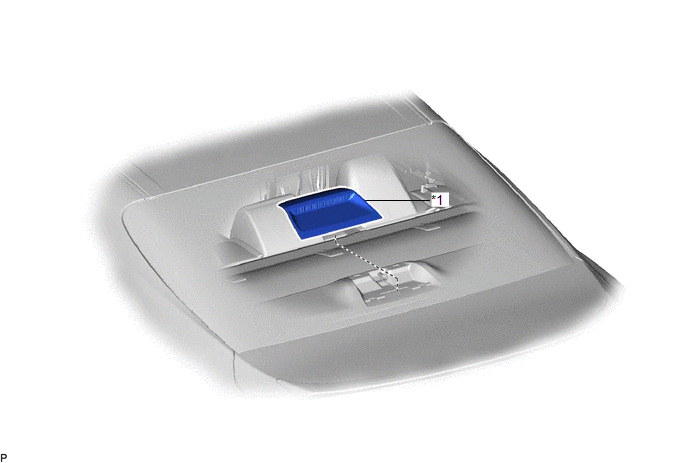

ILUSTRACIÓN
|
*1 | CONJUNTO DE LA LUZ DE FRENO CENTRAL |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA LUZ DE FRENO CENTRAL

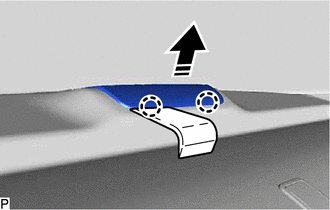

(a) Desenganche las 2 garras con un extracto de molduras, tal como se muestra en la ilustración.
.png) |
Extraiga en esta dirección |

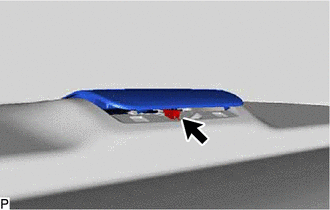

| (b) Desconecte el conector. |
|

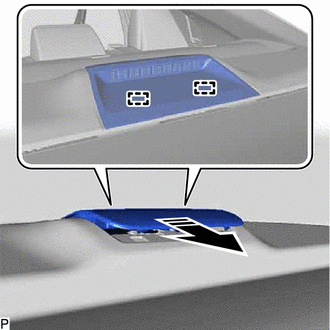

(c) Desenganche las 2 guías como se muestra en la ilustración, y extraiga el conjunto de la luz de freno central.
|
|
Extraiga en esta dirección |
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL
|

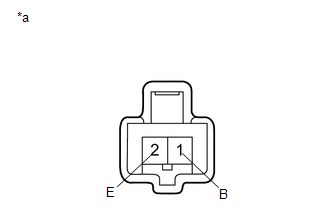

*a | Componente sin mazo de cables conectado (conjunto de la luz de freno central) |
(a) Aplique tensión de la batería al conjunto de la luz de freno central y compruebe si se enciende la luz.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (B) Terminal negativo de la batería (-) → Terminal 2 (E) |
Se ilumina la luz de freno central |
Si el resultado no es el especificado, sustituya el conjunto de la luz de freno central.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA LUZ DE FRENO CENTRAL

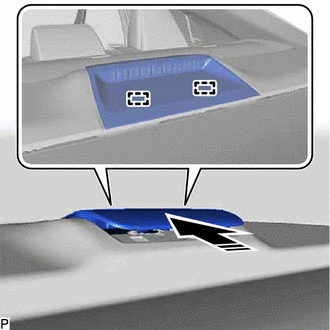

(a) Enganche las 2 guías como se muestra en la ilustración.
.png) |
Instale en esta dirección |
(b) Conecte el conector.
(c) Enganche las 2 garras como se muestra en la ilustración para instalar el conjunto de la luz de freno central.
|
|
Instale en esta dirección |
