DESMONTAJE
PRECAUCION / AVISO / OBSERVACION
AVISO:
*a | Tubo |
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE
Haga clic aqui
2. EXTRAIGA LA BOMBA DE COMBUSTIBLE
(a) Extraiga el protector del mazo de cables del mazo de cables de la bomba de combustible. |
|

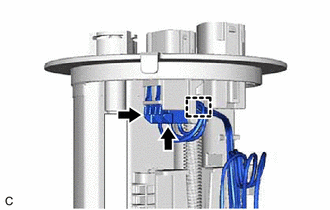

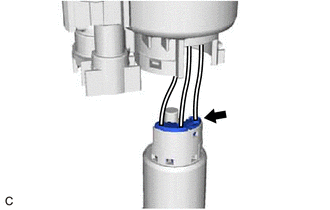

(b) Desconecte los 2 conectores del mazo de cables de la bomba de combustible. |
|

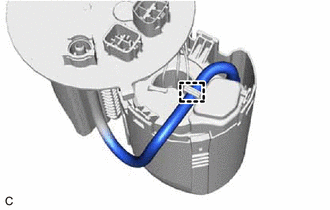

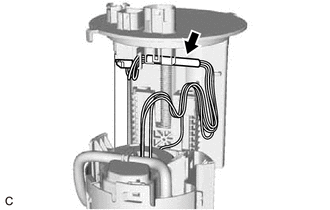

(c) Desenganche la abrazadera para desconectar el mazo de cables de la bomba de combustible del subconjunto de la placa de aspiracion de combustible.
AVISO:
No dane el mazo de cables.

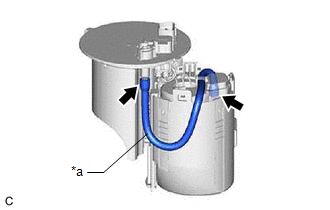

(d) Desenganche la abrazadera y desconecte el tubo del filtro de combustible. |
|

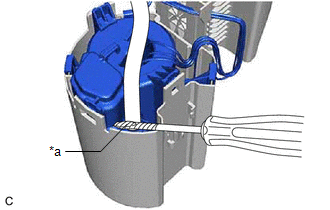

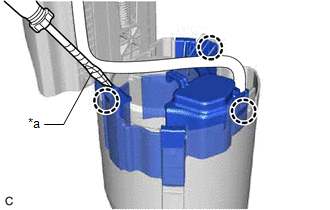

(e) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar las 3 mordazas. |
|
(f) Separe el filtro de combustible del deposito secundario de combustible con un destornillador con la punta envuelta en cinta protectora. AVISO:
|
|

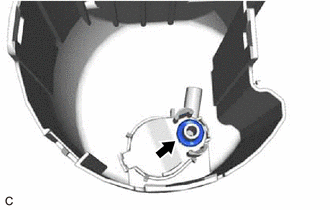

(g) Extraiga la junta torica y el deposito secundario de combustible. |
|
(h) Desenganche la garra y desconecte el mazo de cables de la bomba de combustible de la bomba de combustible. |
|

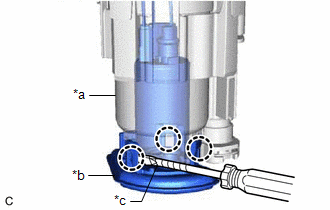

(i) Con la ayuda de un destornillador con la punta envuelta en cinta protectora, desenganche las 3 garras y quite la bomba de combustible del filtro de combustible. AVISO:
|
|
(j) Desconecte el conector del mazo de cables de la bomba de combustible y extraiga el mazo de cables de la bomba de combustible de la bomba de combustible. |
|

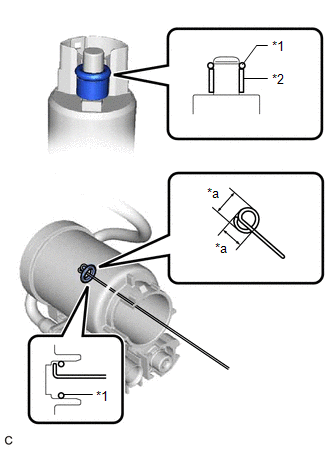

(k) Extraiga la junta torica y el separador de la bomba de combustible. AVISO: Tenga cuidado de no danar la superficie de sellado. OBSERVACION: Si la junta torica permanece en el filtro de combustible, utilice una punta de alambre (1 mm [0.0394 pulg.] de diametro) tal y como viene indicado en la ilustracion para extraerla. |
|
