DESCRIPCION

Estos DTC se almacenan cuando se produce una averia en el circuito de la antena del telefono y del GPS (para el lado del techo).

No. de DTC

Detection Item

Condicion de deteccion de DTC

Area Afectada

B15C111

Cortocircuito a Masa en el Circuito de la Antena GNSS

La corriente a la antena GNSS esta por debajo del umbral de averia durante al menos 10 segundos cuando el interruptor del motor esta en la posicion ON (IG)

(Cortocircuito)
  • DCM (transceptor de telematica)
  • Conjunto de la antena del telefono y del GPS (para Lateral del Techo)
  • Cable de la antena del telefono y del GPS (para el Tipo A)
  • Cable de la antena del telefono y del GPS (para el Tipo B)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5)

B15C113

Circuito de la Antena GNSS Abierto

La corriente a la antena GNSS esta por encima del umbral de averia durante al menos 10 segundos cuando el interruptor del motor esta en la posicion ON (IG)

(Circuito abierto)
  • DCM (transceptor de telematica)
  • Conjunto de la antena del telefono y del GPS (para Lateral del Techo)
  • Cable de la antena del telefono y del GPS (para el Tipo A)
  • Cable de la antena del telefono y del GPS (para el Tipo B)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2)
  • Cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5)

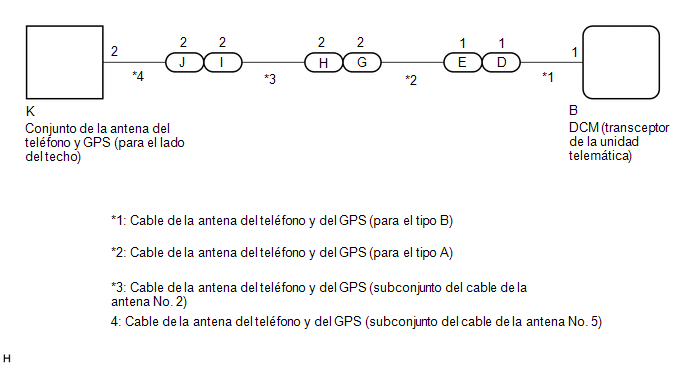

DIAGRAMA DE CONEXIONES

PRECAUCION/AVISO/OBSERVACION

AVISO:

Segun las piezas que se hayan sustituido durante la inspeccion o el mantenimiento del vehiculo, es posible que sea necesario realizar los procesos de inicializacion, registro o calibracion. Consulte las Medidas de Precaucion para el Uso del Sistema Safety Connect.

Haga clic aqui

OBSERVACION:

Consulte "PARTS LOCATION" para conocer la ubicacion de la instalacion del cable de la antena del telefono y del GPS.

Haga clic aqui

PROCEDIMIENTO

1.

REVISE LOS DTC

(a) Desactive el interruptor del motor.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor del motor en la posicion ON (IG) y espere al menos 10 segundos.

(d) Encienda el Techstream.

(e) Borre los DTC.

Sistema Electrico de la Carroceria > Telematics > Clear DTCs

(f) Compruebe si existen DTC y verifique que no se emita ningun DTC.

Body Electrical > Telematics > Trouble Codes

OK:

No se emiten DTC.

OK

COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES

Haga clic aqui

NG

2.

INSPECCIONE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5)

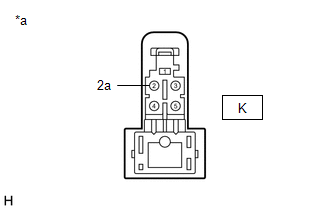

(a) Desconecte el conector K del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 5))

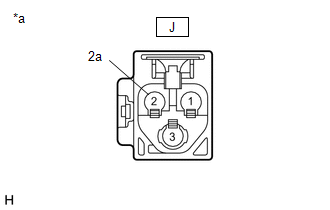

(b) Desconecte el conector J del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 5).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 5))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

K-2 - J-2

Siempre

Inferior a 1 ?

K-2 or J-2 - Masa de la carroceria

Siempre

10 k? o superior

K-2a - J-2a

Siempre

Inferior a 1 ?

K-2a or J-2a - Masa de la carroceria

Siempre

10 k? o superior
NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 5)

OK

3.

INSPECCIONE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2)

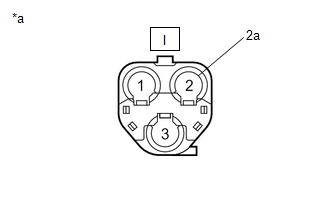

(a) Desconecte el conector I del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 2))

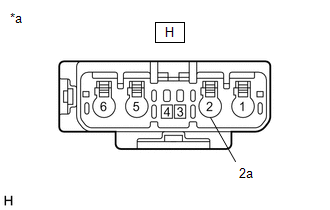

(b) Desconecte el conector H del cable de la antena del telefono y del GPS (subconjunto del cable de la antena No. 2).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (Subconjunto del Cable de la Antena No. 2))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

I-2 - H-2

Siempre

Inferior a 1 ?

I-2 or H-2 - Masa de la carroceria

Siempre

10 k? o superior

I-2a - H-2a

Siempre

Inferior a 1 ?

I-2a or H-2a - Masa de la carroceria

Siempre

10 k? o superior
NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA NO. 2)

OK

4.

INSPECCIONE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo A)

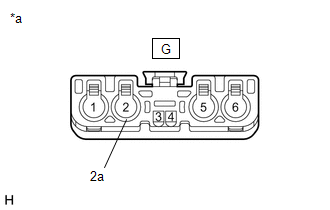

(a) Desconecte el conector G del cable de la antena del telefono y del GPS (para el Tipo A).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo A))

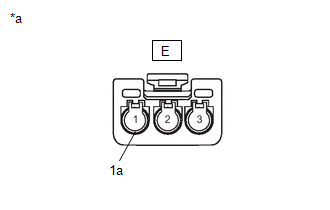

(b) Desconecte el conector E del cable de la antena del telefono y del GPS (para el Tipo A).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo A))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

G-2 - E-1

Siempre

Inferior a 1 ?

G-2 or E-1 - Masa de la carroceria

Siempre

10 k? o superior

G-2a - E-1a

Siempre

Inferior a 1 ?

G-2a or E-1a - Masa de la carroceria

Siempre

10 k? o superior
NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo A)

OK

5.

REVISE EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo B)

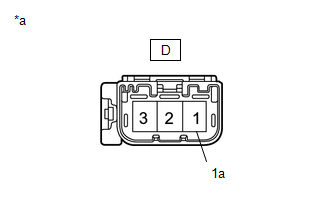

(a) Desconecte el conector D del cable de la antena del telefono y del GPS (para el Tipo B).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo B))

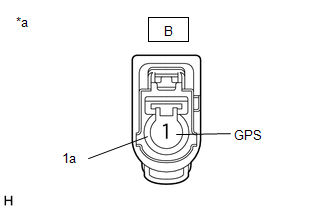

(b) Desconecte el conector B del cable de la antena del telefono y del GPS (para el Tipo B).

*a

Componente sin mazo de cables conectado (Cable de la Antena del Telefono y del GPS (para el Tipo B))

(c) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Conexion del tester

Condicion

Condicion Especificada

D-1 - B-1

Siempre

Inferior a 1 ?

D-1 or B-1 - Masa de la carroceria

Siempre

10 k? o superior

D-1a - B-1a

Siempre

Inferior a 1 ?

D-1a or B-1a - Masa de la carroceria

Siempre

10 k? o superior
NG

SUSTITUYA EL CABLE DE LA ANTENA DEL TELEFONO Y DEL GPS (para el Tipo B)

OK

6.

SUSTITUYA LA ANTENA DEL TELEFONO Y DEL GPS (para el lado del techo)

(a) Sustituya la antena del telefono y del GPS (para el lado del techo) por una en buen estado.

Haga clic aqui

SIGUIENTE

7.

REVISE LOS DTC

(a) Borre los DTC.

Sistema Electrico de la Carroceria > Telematics > Clear DTCs

(b) Compruebe de nuevo si hay DTC y verifique que no se emita ningun DTC.

Body Electrical > Telematics > Trouble Codes

OK:

No se emiten DTC.

OK

FIN
NG

8.

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMATICA)

(a) Sustituya el DCM (transceptor de telematica) por uno nuevo.

Haga clic aqui

AVISO:

SIGUIENTE

REALICE LA ACTIVACION DEL DCM
