Toyota Camry Manual de reparaciones XV70 (2017-2023): Desecho

DESECHO

PRECAUCIÓN/AVISO/OBSERVACIÓN

ADVERTENCIA:

Antes de realizar el despliegue de cualquier pieza del sistema SRS previo a su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. El despliegue antes del desecho puede ser considerado como tratamiento de material peligroso.

PROCEDIMIENTO

1. PRECAUCIÓN

ADVERTENCIA:

• Es posible que un airbag o un pretensor se desplieguen de manera accidental debido a la electricidad estática. Para evitar esto, asegúrese de tocar una superficie metálica con las manos sin protección para descargar la electricidad estática antes de llevar a cabo este procedimiento.

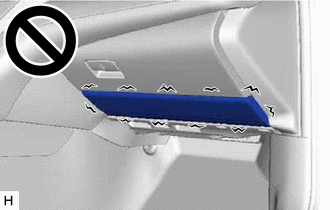

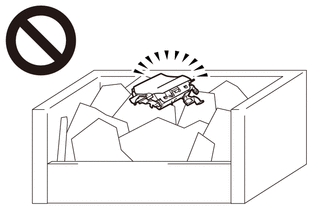

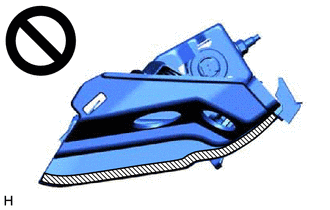

• Nunca deseche el conjunto del airbag del panel de instrumentos inferior No. 2 con un airbag sin desplegar.

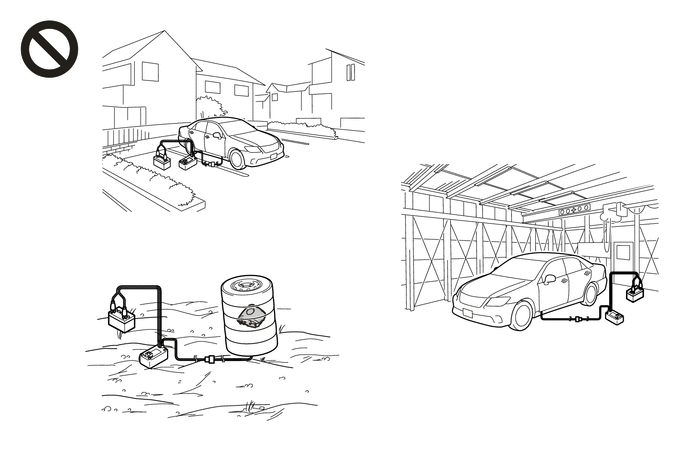

• El airbag produce un sonido semejante al de una explosión al desplegarse, por lo que realice esta operación en el exterior y en un lugar donde no moleste a los residentes cercanos.
• Cuando despliegue el airbag, siempre utilice la SST especificada (herramienta de despliegue del airbag del SRS). Realice la operación en un lugar en el que no haya perturbaciones eléctricas.
• Cuando despliegue el airbag, realice la operación a, al menos, 10 m (32.8 pi.) de distancia del conjunto del airbag del panel de instrumentos inferior No. 2.

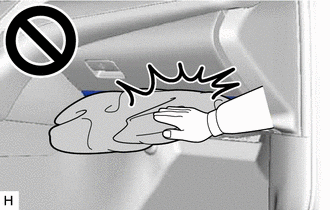

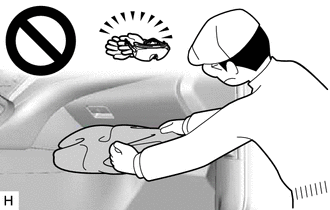

• El conjunto del airbag del panel de instrumento inferior No. 2 se calienta mucho cuando el airbag se despliega, por lo que no debe tocarlo hasta que hayan transcurrido al menos 30 minutos desde el despliegue.
• Utilice guantes y gafas de seguridad cuando manipule un conjunto del airbag del panel de instrumentos inferior No. 2 con el airbag desplegado.

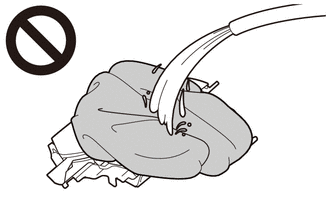

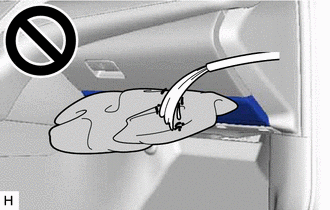

• No aplique agua ni otros líquidos al conjunto inferior del airbag del panel de instrumentos No. 2 con el airbag desplegado.
• Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

Para desguazar vehículos equipados con un sistema SRS o desechar el conjunto inferior del airbag del panel de instrumentos No. 2, asegúrese de desplegar primero el airbag de acuerdo con el siguiente procedimiento. Si observa alguna anomalía en el despliegue del airbag, póngase en contacto con el servicio técnico del distribuidor.

2. DESECHE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2 (si está instalado en el vehículo)

AVISO:

• Nunca utilice el vehículo del cliente para desplegar el airbag cuando deseche un conjunto del airbag del panel de instrumentos inferior No. 2.
• Asegúrese de realizar el siguiente procedimiento cuando despliegue el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

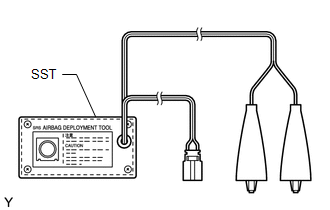

(a) Compruebe el funcionamiento de la SST. Haga clic aquí SST: 09082-00700

(b) Consulte la sección "Medidas de precaución".

Haga clic aquí

(c) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(d) Extraiga el subconjunto de la cubierta inferior del panel de instrumentos No. 2.

Haga clic aquí

(e) Desconecte el conector del conjunto del airbag del panel de instrumentos inferior No. 2.

(1) Utilice un destornillador con la punta envuelta en cinta protectora para desconectar el conector del airbag.

AVISO:

Cuando desconecte algún conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

(f) Instale la SST.

ADVERTENCIA:

Asegúrese de que no haya holgura en el conjunto del airbag del panel de instrumentos inferior No. 2.

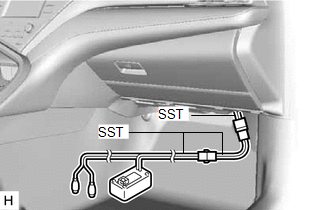

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del airbag del panel de instrumentos inferior No. 2. SST: 09082-00700 SST: 09082-00802 09082-10801 09082-20801 AVISO: Para evitar dañar el conector o el mazo de cables de la SST, no active el bloqueo secundario del bloqueo doble.

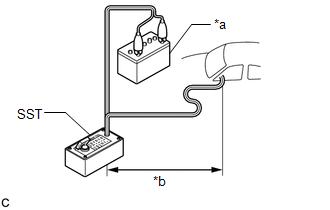

(2) Coloque la SST, al menos, a 10 m (32.8 pi.) de distancia de la ventanilla lateral delantera del vehículo.

*a Batería *b 10 m (32.8 pi.) o más

(3) Cierre todas las puertas y ventanillas del vehículo dejando suficiente espacio para el mazo de cables de la SST en la ventanilla delantera.

AVISO:

Tenga cuidado de no dañar el mazo de cables de la SST.

(4) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro de la SST al terminal negativo (-) de la batería.

(g) Despliegue el airbag.

(1) Asegúrese de que no haya nadie dentro del vehículo ni en un radio de 10 m (32.8 pi.).

(2) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

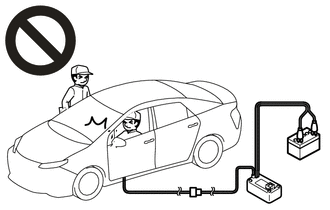

• Antes del despliegue, asegúrese de que no haya nadie dentro o cerca del vehículo.
• El conjunto del airbag del panel de instrumento inferior No. 2 se calienta mucho cuando el airbag se despliega, por lo que no debe tocarlo hasta que hayan transcurrido al menos 30 minutos desde el despliegue.
• Utilice guantes y gafas de seguridad cuando manipule un conjunto del airbag del panel de instrumentos inferior No. 2 con el airbag desplegado.
• No aplique agua ni otros líquidos al conjunto inferior del airbag del panel de instrumentos No. 2 con el airbag desplegado.
• Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

3. DESECHE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 2 (si no está instalado en el vehículo)

AVISO:

Asegúrese de realizar el siguiente procedimiento cuando despliegue el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST. Haga clic aquí SST: 09082-00700

(b) Extraiga el conjunto del airbag del panel de instrumentos inferior No. 2.

Haga clic aquí

ADVERTENCIA:

• Antes de extraer el conjunto inferior del airbag del panel de instrumentos No. 2, espere al menos 90 segundos después de colocar el interruptor de encendido en posición OFF y desconectar el cable del terminal negativo (-) de la batería.
• Cuando almacene el conjunto del airbag del panel de instrumentos inferior No. 2, mantenga el lado de despliegue del airbag hacia arriba.

  Lado de despliegue

(c) Utilice un cable trenzado para atar el conjunto del airbag del panel de instrumentos inferior No. 2 a un neumático que no se necesite.

Cable:

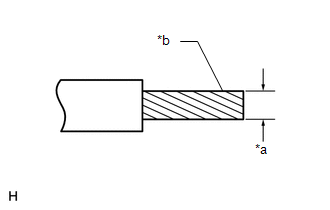

Área de la sección transversal del cable pelado

1.25 mm2 (0.0019 pulg.2) o más

ADVERTENCIA:

Si el cable es demasiado fino o se emplea un objeto alternativo para atar el conjunto del airbag del panel de instrumentos inferior No. 2, puede romperse cuando se despliega el airbag. Utilice siempre un cable para uso en vehículos con un área de sección transversal mínima de 1.25 mm2 (0.0019 pulg.2).

OBSERVACIÓN:

Para calcular el área de sección transversal descubierta del cable:

Área de sección transversal = 3.14 x (diámetro)2 / 4

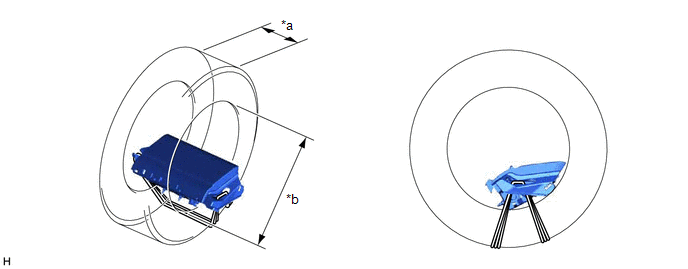

(1) Coloque el conjunto del airbag del panel de instrumentos inferior No. 2 dentro del neumático, con el lado de despliegue del airbag hacia el interior.

Tamaño mínimo del neumático:

Width

185 mm (7.28 pulg.)

Inner Diameter

360 mm (1.18 pi.)

ADVERTENCIA:

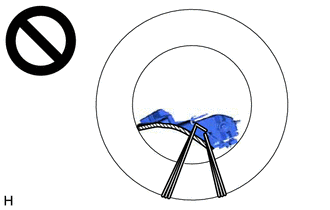

• Asegúrese de que los cables estén bien tensos. Si los cables quedan flojos, el conjunto del airbag del panel de instrumentos inferior No. 2 puede soltarse cuando se despliegue el airbag.
• Ate siempre el conjunto inferior del airbag del panel de instrumentos No. 2 con el lado de despliegue del airbag orientado hacia el interior del neumático.

  Lado de despliegue

AVISO:

El neumático puede dañarse por el despliegue del airbag, por lo que debe utilizar un neumático que no necesite.

(d) Instale la SST.

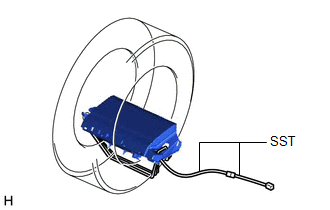

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del airbag del panel de instrumentos inferior No. 2. SST: 09082-00802 09082-10801 09082-20801

(e) Coloque los neumáticos.

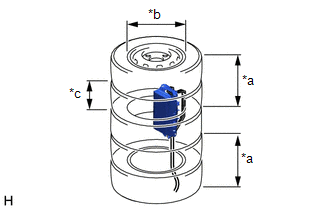

(1) Coloque, al menos, 2 neumáticos debajo del neumático al que está atado el conjunto del airbag del panel de instrumentos inferior No. 2. Minimum Tire Size: Width 185 mm (7.28 pulg.) Inner Diameter 360 mm (1.18 pi.) AVISO: No coloque el conector de la SST debajo del neumático, ya que podría dañarse.

*a Neumáticos (2 o más) *b Diámetro interior *c Width

(2) Coloque, al menos, 2 neumáticos arriba del neumático al que está atado el conjunto del airbag del panel de instrumentos inferior No. 2. El neumático superior debe tener una llanta instalada.

AVISO:

La llanta y el neumático pueden dañarse debido al despliegue del airbag, por lo que debe utilizar una llanta y un neumático que no necesite.

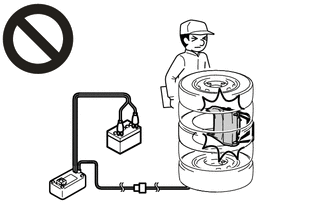

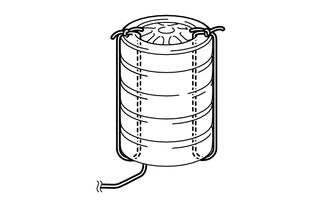

(3) Ate los neumáticos con los 2 cables. ADVERTENCIA: Asegúrese de que los cables estén bien tensos. La holgura de los cables provocará que los neumáticos se aflojen al desplegarse el airbag.

(f) Instale la SST.

(1) Conecte el conector de la SST. SST: 09082-00700 AVISO: Para evitar dañar el conector o el mazo de cables de la SST, no active el bloqueo secundario del bloqueo doble. Además, deje cierta holgura para el mazo de cables de la SST dentro del neumático.

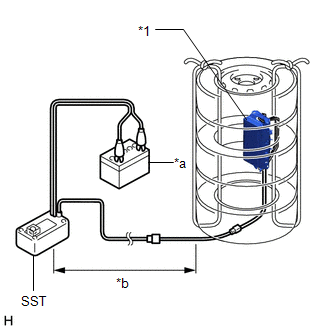

*1 Conjunto inferior del airbag del panel de instrumentos No. 2 *a Batería *b 10 m (32.8 pi.) o más

(2) Coloque la SST, al menos, a 10 m (32.8 pi.) de distancia del airbag atado al neumático.

(g) Despliegue el airbag.

(1) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro de la SST al terminal negativo (-) de la batería.

(2) Asegúrese de que no haya nadie en un radio de 10 m (32.8 pi.) alrededor del neumático al que está atado el conjunto del airbag del panel de instrumentos inferior No. 2.

(3) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

Antes del despliegue, asegúrese de que no haya nadie cerca del airbag.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

(h) Deseche el conjunto del airbag del panel de instrumentos inferior No. 2.

ADVERTENCIA:

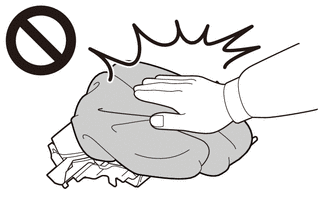

• El conjunto del airbag del panel de instrumento inferior No. 2 se calienta mucho cuando el airbag se despliega, por lo que no debe tocarlo hasta que hayan transcurrido al menos 30 minutos desde el despliegue.
• Utilice guantes y gafas de seguridad cuando manipule un conjunto del airbag del panel de instrumentos inferior No. 2 con el airbag desplegado.
• No aplique agua ni otros líquidos al conjunto inferior del airbag del panel de instrumentos No. 2 con el airbag desplegado.
• Lávese siempre las manos con agua después de terminar la operación.

(1) Extraiga del neumático el conjunto del airbag del panel de instrumentos inferior No. 2.

(2) Coloque el conjunto del airbag del panel de instrumentos inferior No. 2 en una bolsa de plástico, ate bien la bolsa y deséchela de acuerdo con la normativa local.
