DESECHO
PRECAUCIÓN/AVISO/OBSERVACIÓN
OBSERVACIÓN:
Una batería de litio alimenta la válvula y transmisor de advertencia de la presión de los neumáticos. Si tiene que deshacerse de la válvula y transmisor de advertencia de la presión de los neumáticos, extraiga la batería y proceda correctamente.
PROCEDIMIENTO
1. DESECHO DE LA VÁLVULA Y DEL TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS
 |
Uretano |

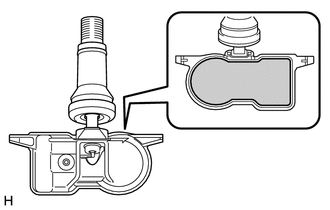

(a) Extraiga el uretano que protege la pila de litio y la placa de circuitos.

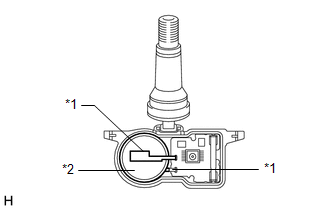

| (b) Corte los 2 terminales para extraer la pila de litio del transmisor y la válvula de advertencia de la presión de los neumáticos. |
|
