INSTALACIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
AVISO:

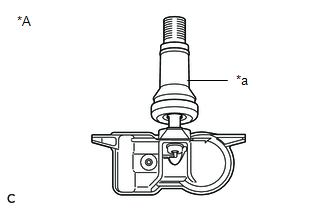

para tipo A
*A |
para tipo A |
*a |
Válvula de neumático sin cámara de goma |
PROCEDIMIENTO
1. INSTALE LA VÁLVULA Y EL TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS (para el tipo A)
(a) Utilice una llave de cubo "TORX" T10 para instalar el sensor de supervisión de la presión de los neumáticos en la nueva válvula de neumático sin cámara con un nuevo perno.
Torque:
1.2 N·m {12 kgf·cm, 11 in·lbf}

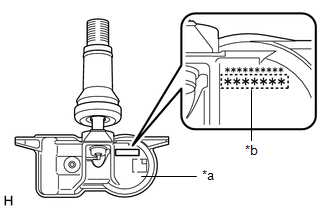

(b) Anote el número de 7 dígitos del ID del transmisor que se muestra en la ilustración. |
|

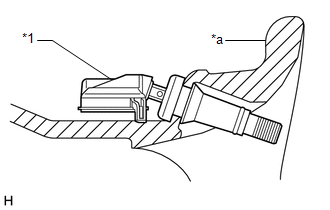

(c) Coloque la válvula y el transmisor de advertencia de la presión de los neumáticos desde el interior de la llanta. AVISO:
|
|
(d) Coloque el neumático y la llanta en la máquina de montaje como se muestra en la ilustración.
*a | Herramienta de soporte de la máquina de montaje |
*b | 60° |
*c | Cerco |
Dirección de giro del cerco | |
Área para la válvula y el transmisor de advertencia de la presión de los neumáticos |
AVISO:
(e) Aplique una capa abundante de agua jabonosa o similar en el talón del neumático y la llanta.
AVISO:
No aplique agua jabonosa o un producto equivalente directamente en el transmisor y la válvula de advertencia de la presión de los neumáticos.
(f) Utilice una máquina de montaje e instale el neumático en la llanta.
AVISO:
(g) Instale un nuevo núcleo de la válvula.
(h) Infle los neumáticos a la presión de inflado de los neumáticos especificada.
Haga clic aquí
(i) Compruebe si hay fugas de aire en los alrededores de la válvula y el transmisor de advertencia de la presión de los neumáticos con agua jabonosa o un producto similar.
(1) Si hay una fuga de aire en el núcleo de la válvula, presiónelo varias veces para eliminar materias extrañas. Si es necesario, sustituya el núcleo de la válvula.
(2) Si se producen fugas de aire alrededor de la válvula y el transmisor de advertencia de la presión de los neumáticos, compruebe que la válvula del neumático sin cámara no esté deformada, dañada o contaminada con partículas extrañas. Sustituya la válvula del neumático sin cámara si es necesario.
(j) Instale el tapón de la válvula del neumático.
2. INSTALE LA VÁLVULA Y EL TRANSMISOR DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS (para el tipo B)
(a) Utilice una llave de cubo "TORX" T10 para instalar el sensor de supervisión de la presión de los neumáticos en la nueva válvula de neumático sin cámara con un nuevo perno.
Torque:
1.2 N·m {12 kgf·cm, 11 in·lbf}
(b) Coloque un ojal nuevo en la válvula y el transmisor de advertencia de la presión de los neumáticos.
AVISO:
Una válvula y transmisor de advertencia de la presión de los neumáticos nueva viene con un ojal instalado. Asegúrese de no instalar un ojal adicional.

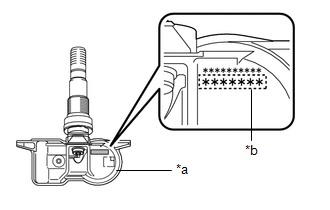

(c) Anote el número del identificador de 7 dígitos del transmisor, tal como se muestra en la ilustración. |
|

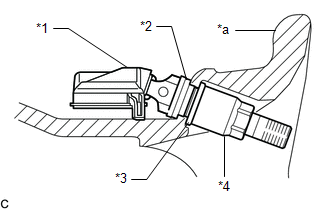

(d) Inserte la válvula y el transmisor de advertencia de la presión de los neumáticos con el ojal desde el interior de la llanta. AVISO:
|
|
(e) Coloque la arandela en la válvula y el transmisor de advertencia de la presión de los neumáticos desde el exterior de la llanta y apriete la tuerca con una llave de cubo profundo de 11 mm.
Torque:
4.0 N·m {41 kgf·cm, 35 in·lbf}
AVISO:
(f) Coloque el neumático y la llanta en la máquina de montaje como se muestra en la ilustración.
*a | Herramienta de soporte de la máquina de montaje |
*b | 60° |
*c | Cerco |
Dirección de giro del cerco | |
Área para la válvula y el transmisor de advertencia de la presión de los neumáticos |
AVISO:
(g) Aplique una capa abundante de agua jabonosa o similar en el talón del neumático y la llanta.
AVISO:
No aplique agua jabonosa o un producto equivalente directamente en el transmisor y la válvula de advertencia de la presión de los neumáticos.
(h) Utilice una máquina de montaje e instale el neumático en la llanta.
AVISO:
(i) Instale un nuevo núcleo de la válvula.
(j) Infle los neumáticos a la presión de inflado de los neumáticos especificada.
Haga clic aquí
(k) Una vez inflado el neumático, se puede aflojar la tuerca. Vuelva a apretar la tuerca al par especificado con una llave de cubo profundo de 11 mm.
Torque:
4.0 N·m {41 kgf·cm, 35 in·lbf}
AVISO:
Una vez que haya apretado la tuerca al par de apriete especificado, no necesitará apretar más.
(l) Compruebe si hay fugas de aire en los alrededores de la válvula y el transmisor de advertencia de la presión de los neumáticos con agua jabonosa o equivalente.
(1) Si hay una fuga de aire en el núcleo de la válvula, presiónelo varias veces para eliminar materias extrañas. Si es necesario, sustituya el núcleo de la válvula.
(2) Si se producen fugas alrededor de la válvula y el transmisor de advertencia de la presión de los neumáticos, compruebe que el ojal, la arandela y la tuerca no estén deformadas, dañadas o contaminadas con partículas extrañas. Sustituya el ojal, la arandela o la tuerca según sea necesario.
(m) Instale el tapón de la válvula del neumático.
3. INSTALE EL CONJUNTO DE LA RUEDA
Haga clic aquí
4. INSPECCIONE LOS NEUMÁTICOS
Haga clic aquí
5. REGISTRE EL IDENTIFICADOR DEL TRANSMISOR
Haga clic aquí
6. INSPECCIONE EL SISTEMA DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS
Haga clic aquí
7. LLEVE A CABO LA INICIALIZACIÓN
Haga clic aquí
