DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado izquierdo)
(a) Extraiga el clip de la funda de la cremallera de la dirección con unos alicates.
2. EXTRAIGA EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado derecho)
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.
3. EXTRAIGA LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN NO. 2 (para el lado izquierdo)

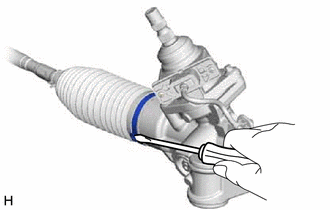

(a) Extraiga la abrazadera de la funda de la cremallera de la dirección No. 2 con un destornillador. AVISO: Tenga cuidado de no dañar la funda de la cremallera de la dirección No. 2. |
|
4. EXTRAIGA LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN NO. 2 (para el lado derecho)
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.
5. EXTRAIGA LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN NO. 2
(a) Extraiga la funda de la cremallera de la dirección No. 2.
AVISO:
6. EXTRAIGA LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN NO. 1
OBSERVACIÓN:
Siga el mismo procedimiento que con la funda de la cremallera de la dirección No. 2.
