Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PRECAUCION/AVISO/OBSERVACION

ADVERTENCIA:

Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.

OBSERVACION:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuacion es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR DEL AIRBAG DE POSICION DEL ASIENTO (para el lado del conductor)

Haga clic aqui

2. EXTRAIGA LA ECU DE DETECCION DE OCUPANTES (para el lado del pasajero delantero)

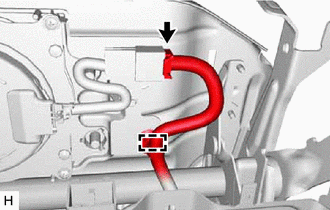

Haga clic aqui

3. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)

Haga clic aqui

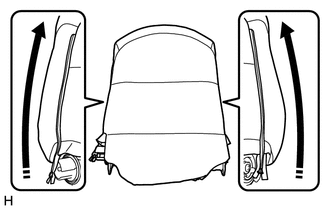

5. RETIRE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

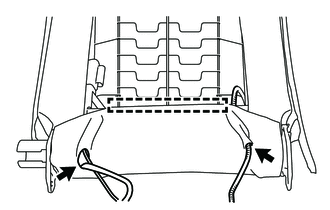

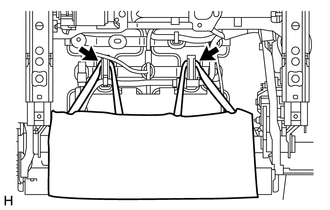

(a) Desconecte las 2 bandas de goma de la funda del respaldo del asiento delantero individual.

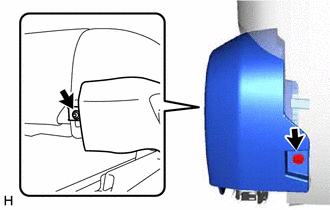

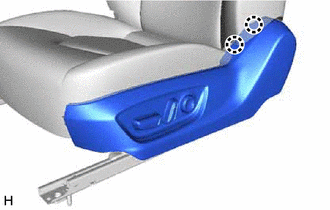

6. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO

(a) Extraiga el tornillo.

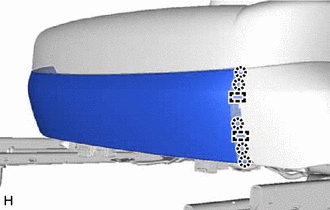

(b) Desenganche las 5 garras y las 2 guias para extraer el protector del cojin delantero del asiento delantero.

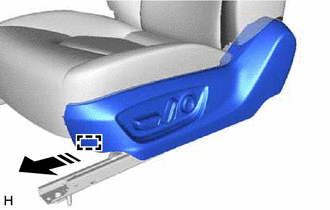

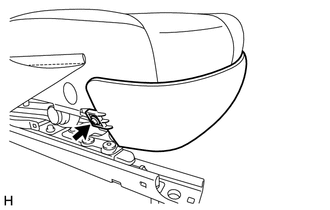

7. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO

(a) Extraiga los 2 tornillos.

(b) Desenganche las 2 garras.

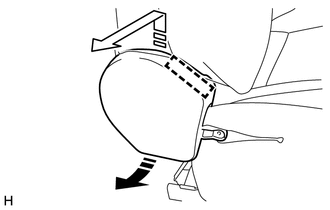

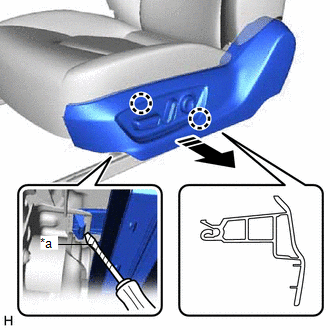

(c) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 2 garras y tire ligeramente del protector del cojin del asiento delantero como se muestra en la ilustracion.

*a	Cinta protectora
	Extraer en esta direccion

(d) Desenganche la guia como se muestra en la ilustracion.

Extraer en esta direccion

(e) Desconecte el conector del interruptor del asiento electrico delantero para extraer el protector del cojin del asiento delantero.

8. EXTRAIGA EL PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO

(a) Extraiga los 2 tornillos.

(b) Desenganche la guia para extraer el protector interior del cojin del asiento delantero como se muestra en la ilustracion.

	Extraiga en esta direccion (1)
	Extraiga en esta direccion (2)

9. EXTRAIGA EL PROTECTOR INFERIOR DEL COJIN DEL ASIENTO DELANTERO

(a) Extraiga el tornillo.

(b) Desenganche la garra para extraer el protector inferior del cojin del asiento delantero.

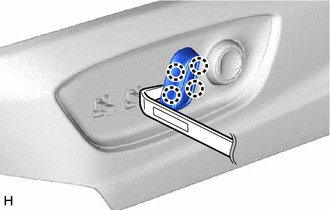

10. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE DESLIZAMIENTO Y DE MOVIMIENTO VERTICAL DEL ASIENTO ELECTRICO

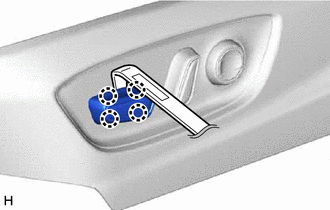

(a) Utilice un extractor de molduras para desenganchar las 4 garras y extraiga la perilla del interruptor de deslizamiento y movimiento vertical del asiento electrico.

11. EXTRAIGA LA PERILLA DEL INTERRUPTOR DE RECLINADO DEL ASIENTO ELECTRICO

(a) Utilice un extractor de molduras para desenganchar las 4 garras y extraiga la perilla del interruptor de reclinado del asiento electrico.

12. EXTRAIGA EL INTERRUPTOR DEL ASIENTO ELECTRICO DELANTERO

Haga clic aqui

13. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Suelte el gancho.

(b) Desenganche la garra y las 3 abrazaderas para separar el mazo de cables del conjunto del airbag del asiento delantero. OBSERVACION: Desenganche primero las 3 abrazaderas.

(c) Desenganche las 2 abrazaderas.

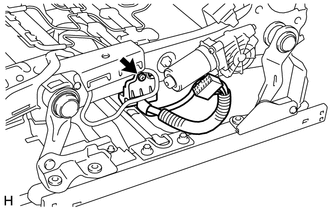

(d) Desconecte el conector para separar el cable no. 2 del asiento delantero.

(e) Con sistema de calefaccion de los asientos:

(1) Desenganche la abrazadera.

(2) Desconecte el conector para separar el conector del conjunto de la calefaccion del respaldo del asiento delantero.

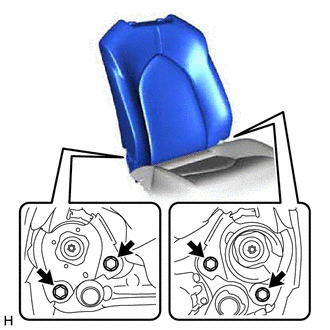

(f) Extraiga los 4 pernos para extraer el conjunto del respaldo del asiento delantero de tipo individual del conjunto del cojin del asiento delantero de tipo individual.

14. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Abra los 2 fijadores.

(b) Suelte el gancho.

(c) Pase cada mazo de cables a traves del orificio de la funda del respaldo del asiento delantero de tipo individual.

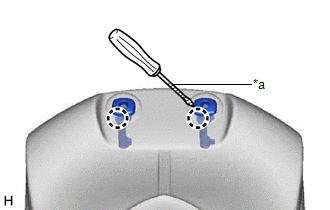

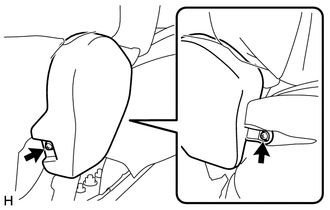

(d) Con un destornillador, desenganche las 2 garras y extraiga los 2 soportes de los reposacabezas del asiento delantero.

*a Cinta protectora

15. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Extraiga la funda del respaldo del asiento delantero de tipo individual con almohadilla.

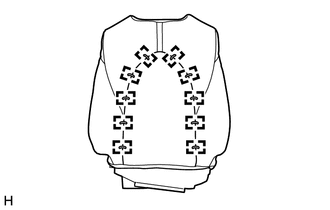

16. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Extraiga los 10 anillos abiertos para extraer la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento delantero.

17. EXTRAIGA EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO (con sistema de calefaccion de los asientos)

Haga clic aqui

18. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aqui

19. EXTRAIGA EL SOPLADOR DEL CLIMATIZADOR DEL RESPALDO (con sistema de climatizacion de los asientos)

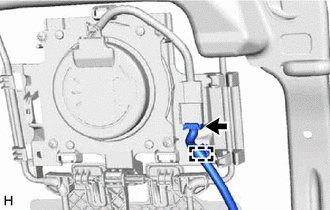

(a) Desenganche la abrazadera del mazo de cables y desconecte el conector. OBSERVACION: Desenganche primero la abrazadera del mazo de cables.

(b) Desenganche las 2 garras y los 3 ganchos. OBSERVACION: Desenganche primero las 2 garras.

(c) Desenganche la garra.

(d) Extraiga los 4 tornillos y el soplador del climatizador del respaldo del asiento del adaptador del ventilador del soplador del respaldo del asiento.

20. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO (para el lado del conductor)

Haga clic aqui

21. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO NO. 2

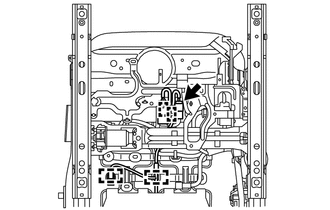

(a) Desconecte todos los conectores, desenganche todas las abrazaderas y extraiga el cable del asiento delantero no. 2.

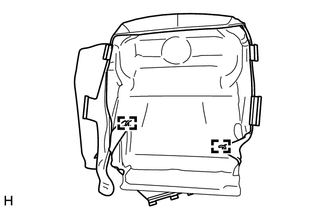

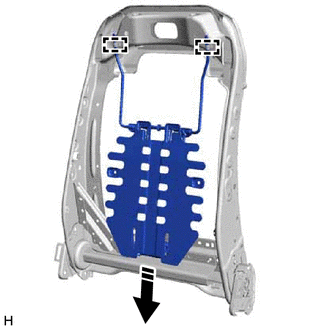

22. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)

(a) Sin sistema de climatizacion de los asientos:

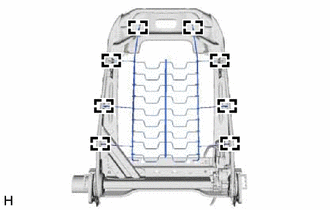

(1) Desenganche los 8 ganchos y extraiga el subconjunto del muelle del respaldo del asiento delantero derecho del subconjunto del bastidor del respaldo del asiento delantero.

(b) Con sistema de climatizacion de los asientos:

(1) Desenganche las 2 garras.

(2) Desenganche las 2 guias y extraiga el subconjunto del muelle del respaldo el asiento delantero derecho como se muestra en la ilustracion.

Extraiga en esta direccion

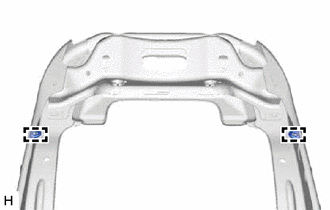

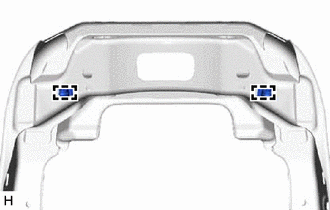

23. EXTRAIGA EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO NO. 2

(a) Sin sistema de climatizacion de los asientos:

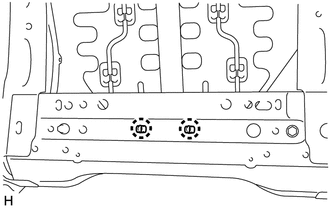

(1) Desenganche las 2 abrazaderas y extraiga los 2 ganchos no. 2 del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

(b) Con sistema de climatizacion de los asientos:

(1) Desenganche las 2 abrazaderas y extraiga los 2 ganchos no. 2 del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

24. EXTRAIGA LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Con sistema de calefaccion de los asientos:

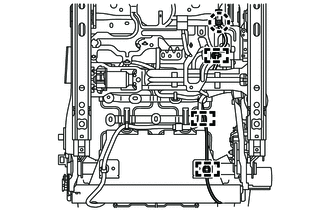

(1) Desenganche las 4 abrazaderas.

(2) Desconecte el conector para separar el mazo de cables del conjunto de la calefaccion del cojin del asiento delantero.

(b) Suelte cada gancho y retire la funda del cojin del asiento delantero de tipo individual con almohadilla del conjunto del muelle del cojin del asiento delantero de tipo individual.

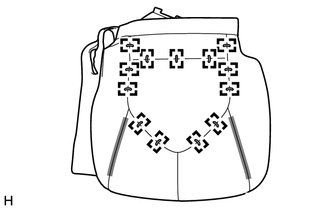

25. EXTRAIGA LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Extraiga los 2 anillos abiertos.

(b) Extraiga los 13 anillos abiertos, desenganche los 2 fijadores y extraiga la funda del cojin del asiento de tipo individual delantero de la almohadilla del cojin del asiento delantero de tipo individual.

Fijador

26. EXTRAIGA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO (con sistema de calefaccion de los asientos)

Haga clic aqui

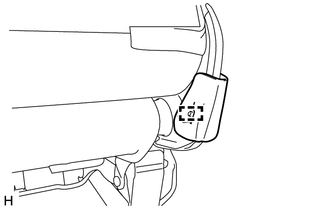

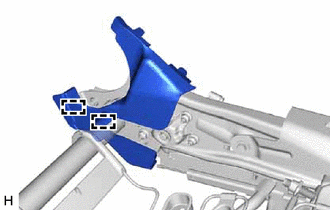

27. EXTRAIGA LA CUBIERTA INTERIOR DEL DISPOSITIVO DE AJUSTE DE RECLINADO DEL ASIENTO IZQUIERDO

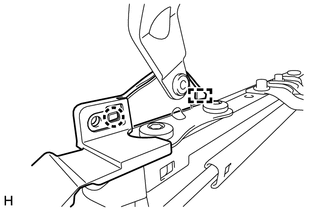

(a) Desenganche las 2 guias para extraer la cubierta interior del dispositivo de ajuste de reclinado del asiento izquierdo.

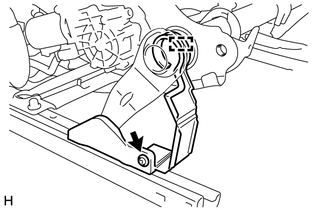

28. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO (para el lado del conductor)

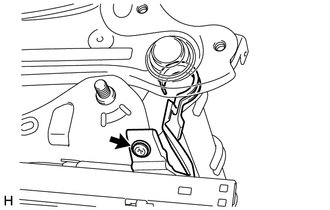

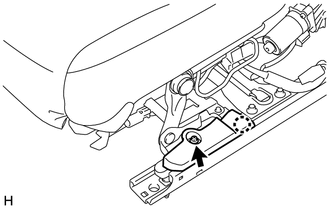

(a) Extraiga el tornillo.

(b) Suelte el gancho.

(c) Desenganche la garra y la guia y extraiga el protector inferior del cojin del asiento delantero izquierdo.

29. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Suelte el gancho.

(b) Desenganche las 2 garras y extraiga el protector inferior derecho del cojin del asiento delantero.

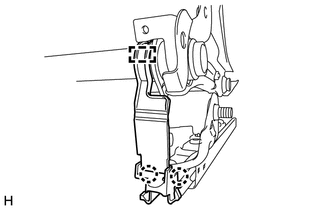

30. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Extraiga el tornillo.

(b) Suelte el gancho.

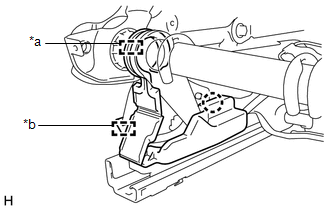

*a Gancho *b Guia

(c) Desenganche la garra y la guia y extraiga el protector inferior del cojin del asiento delantero izquierdo.

31. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

OBSERVACION:

Siga el mismo procedimiento que para el protector inferior del cojin del asiento delantero izquierdo (lado del conductor).

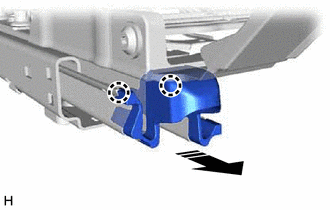

32. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO

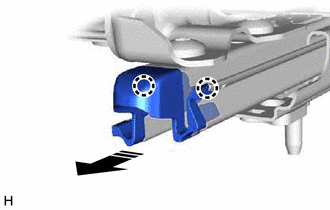

(a) Desenganche las 2 garras para extraer la cubierta del riel superior del carril del asiento izquierdo como se muestra en la ilustracion.

Extraiga en esta direccion

33. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

34. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO (lado del conductor)

(a) Desenganche las 2 garras para extraer la cubierta del riel superior del carril del asiento izquierdo, tal como se muestra en la ilustracion.

Extraiga en esta direccion

35. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO (lado del pasajero delantero)

OBSERVACION:

• Siga el mismo procedimiento que para la cubierta del riel superior del carril del asiento izquierdo (lado del conductor).
• Siga el mismo procedimiento para las dos cubiertas del riel superior del carril del asiento derecho.

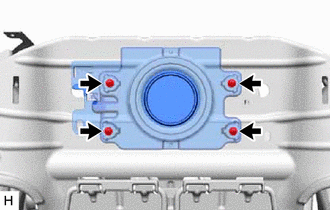

36. EXTRAIGA EL SOPLADOR DEL CLIMATIZADOR DEL COJIN DEL ASIENTO (con sistema de climatizacion de los asientos)

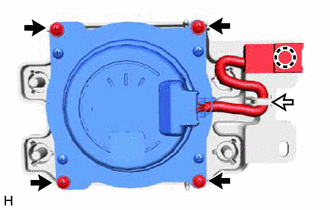

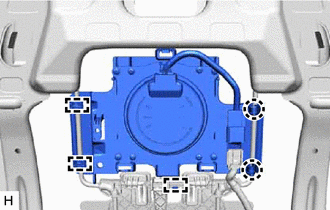

(a) Desenganche la abrazadera del mazo de cables y desconecte el conector.

(b) Extraiga los 4 tornillos.

(c) Desenganche la garra y la abrazadera del mazo de cables.

Abrazadera del mazo de cables

OBSERVACION:

Desenganche primero la garra.

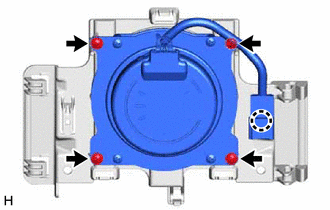

(d) Extraiga los 4 tornillos y el soplador del climatizador del cojin del asiento del adaptador del soplador del ventilador del cojin del asiento.

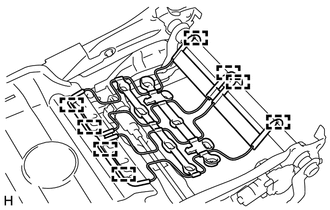

37. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO

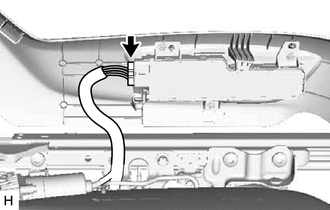

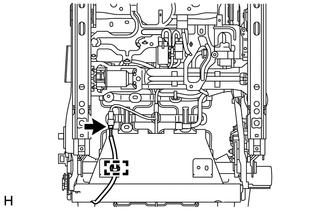

(a) Extraiga el tornillo.

(b) Desconecte todos los conectores, desenganche todas las abrazaderas y extraiga el cable del asiento delantero.

38. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO

(a) Desenganche los 8 ganchos y extraiga el subconjunto del muelle del cojin del asiento delantero del conjunto del dispositivo de ajuste del asiento delantero.

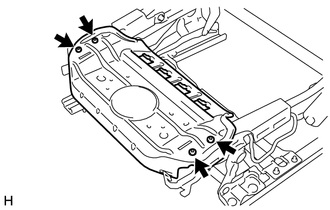

39. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL COJIN DEL ASIENTO DELANTERO

(a) Extraiga los 4 tornillos y el subconjunto del panel del cojin del asiento delantero del conjunto del dispositivo de ajuste del asiento delantero.
