INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO IZQUIERDO

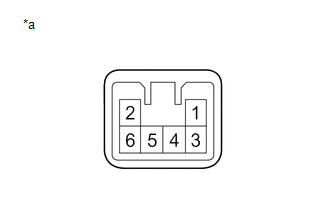

| (a) Compruebe el funcionamiento del motor de deslizamiento. (1) Compruebe que el cojin del asiento se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor de deslizamiento. OK:
Si el resultado no es el especificado, sustituya el conjunto del dispositivo de ajuste del asiento delantero izquierdo. |
|
| (b) Compruebe el funcionamiento del motor de movimiento vertical delantero. (1) Compruebe que el cojin del asiento se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor de movimiento vertical delantero. OK:
Si el resultado no es el especificado, sustituya el conjunto del dispositivo de ajuste del asiento delantero izquierdo. |
|
| (c) Compruebe el funcionamiento del motor del empujador. (1) Compruebe que el cojin del asiento se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor del elevador. OK:
Si el resultado no es el especificado, sustituya el conjunto del dispositivo de ajuste del asiento delantero izquierdo. |
|
2. INSPECCIONE EL SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO IZQUIERDO

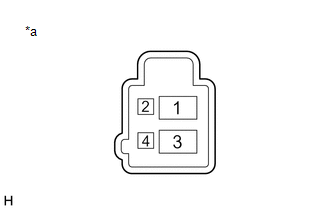

| (a) Compruebe el funcionamiento del motor de reclinado. (1) Compruebe que el respaldo se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor de reclinado. OK:
Si el resultado no es el especificado, sustituya el subconjunto del bastidor del respaldo del asiento delantero izquierdo. |
|
3. INSPECCIONE EL CONJUNTO DERECHO DEL DISPOSITIVO DE AJUSTE DEL ASIENTO DELANTERO
| (a) Compruebe el funcionamiento del motor de deslizamiento. (1) Compruebe que el cojin del asiento se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor de deslizamiento. OK:
Si el resultado no es el especificado, sustituya el conjunto del dispositivo de ajuste del asiento delantero derecho. |
|
| (b) Compruebe el funcionamiento del motor de movimiento vertical delantero. (1) Compruebe que el cojin del asiento se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor de movimiento vertical delantero. OK:
Si el resultado no es el especificado, sustituya el conjunto del dispositivo de ajuste del asiento delantero derecho. |
|
| (c) Compruebe el funcionamiento del motor del empujador. (1) Compruebe que el cojin del asiento se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor del elevador. OK:
Si el resultado no es el especificado, sustituya el conjunto del dispositivo de ajuste del asiento delantero derecho. |
|
4. INSPECCIONE EL SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

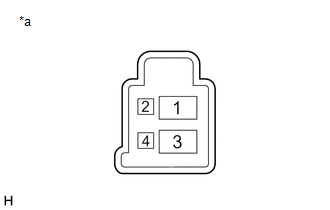

| (a) Compruebe el funcionamiento del motor de reclinado. (1) Compruebe que el respaldo se mueve suavemente cuando se conecta la bateria a los terminales del conector del motor de reclinado. OK:
Si el resultado no es el especificado, sustituya el subconjunto del bastidor del respaldo del asiento delantero derecho. |
|
