Toyota Camry Manual de reparaciones XV70 (2017-2023): Desmontaje

DESMONTAJE

PRECAUCION/AVISO/OBSERVACION

ADVERTENCIA:

Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.

OBSERVACION:

• Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuacion es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR DEL AIRBAG DE POSICION DEL ASIENTO (para el lado del conductor)

Haga clic aqui

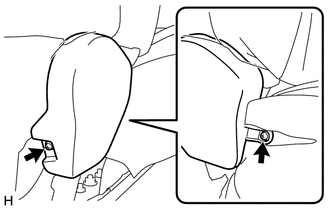

2. EXTRAIGA LA ECU DE DETECCION DE OCUPANTES (para el lado del pasajero delantero)

Haga clic aqui

3. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO (para el lado del conductor)

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (para el lado del pasajero delantero)

Haga clic aqui

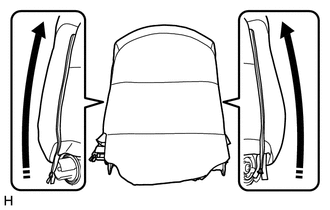

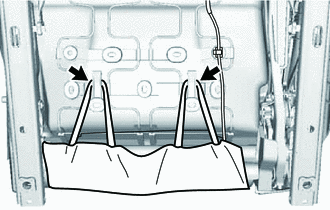

5. RETIRE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

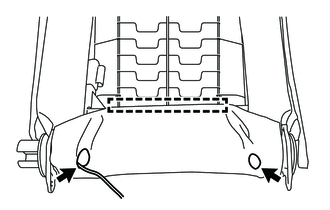

(a) Desconecte las 2 bandas de goma de la funda del respaldo del asiento delantero individual.

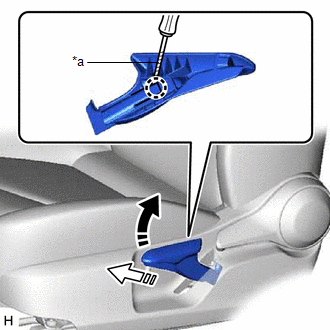

6. EXTRAIGA LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL

(a) Accione la manilla del dispositivo de ajuste vertical con un destornillador con la punta envuelta en cinta protectora, desenganche la garra y extraiga la manilla del dispositivo de ajuste vertical como se muestra en la ilustracion.

*a	Cinta protectora
	Extraer en esta direccion (1)
	Extraiga en esta direccion (2)

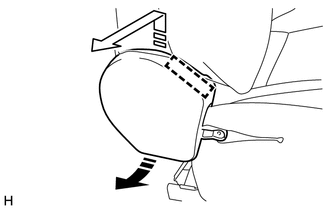

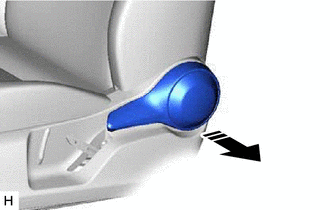

7. EXTRAIGA LA MANILLA DE LIBERACION DEL DISPOSITIVO DE AJUSTE DE RECLINADO

(a) Extraiga la manilla de liberacion del dispositivo de ajuste de reclinado, tal y como se muestra en la ilustracion.

Extraiga en esta direccion

8. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO

(a) Extraiga el tornillo.

(b) Desenganche las 2 garras.

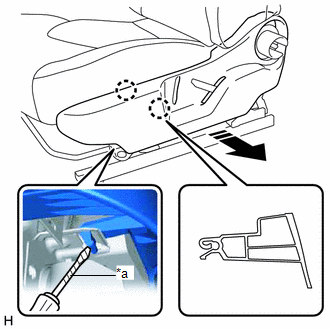

(c) Desenganche las 2 garras con un destornillador con la punta envuelta en cinta protectora como se muestra en la ilustracion.

*a	Cinta protectora
	Extraer en esta direccion

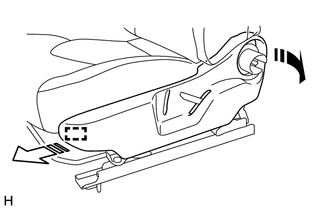

(d) Desenganche la guia y extraiga el protector del cojin del asiento delantero como se muestra en la ilustracion.

	Extraiga en esta direccion (1)
	Extraiga en esta direccion (2)

9. EXTRAIGA EL PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO

(a) Extraiga los 2 tornillos.

(b) Desenganche la guia para extraer el protector interior del cojin del asiento delantero como se muestra en la ilustracion.

	Extraiga en esta direccion (1)
	Extraiga en esta direccion (2)

10. EXTRAIGA EL PROTECTOR INFERIOR DEL COJIN DEL ASIENTO DELANTERO

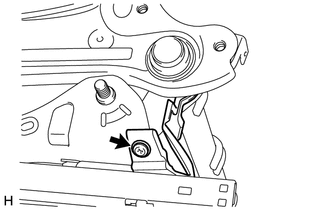

(a) Extraiga el tornillo.

Extraiga en esta direccion

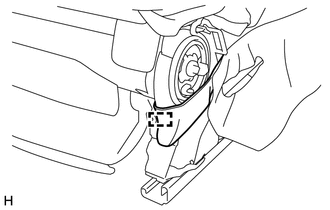

(b) Desenganche la garra para extraer el protector inferior del cojin del asiento delantero como se muestra en la ilustracion.

11. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Suelte el gancho.

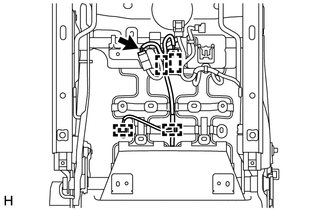

(b) Desenganche la garra y las 3 abrazaderas para separar el mazo de cables del conjunto del airbag del asiento delantero. OBSERVACION: Desenganche primero las 3 abrazaderas.

(c) Con sistema de calefaccion de los asientos:

(1) Desenganche la abrazadera.

(2) Desconecte el conector para separar el mazo de cables del conjunto de la calefaccion del respaldo del asiento delantero derecho.

(d) Extraiga los 4 pernos para extraer el conjunto del respaldo del asiento delantero de tipo individual del conjunto del cojin del asiento delantero de tipo individual.

12. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO

(a) Abra los 2 fijadores.

(b) Suelte el gancho.

(c) Pase cada mazo de cables a traves del orificio de la funda del respaldo del asiento delantero de tipo individual.

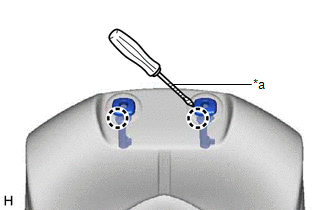

(d) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 2 garras y extraiga los 2 soportes de los reposacabezas del asiento delantero.

*a Cinta protectora

13. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

(a) Extraiga la funda del respaldo del asiento delantero de tipo individual con almohadilla.

14. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

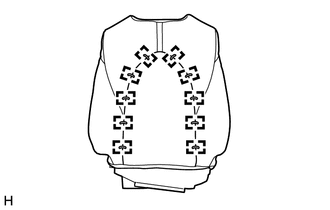

(a) Extraiga los 10 anillos abiertos para extraer la funda del respaldo del asiento delantero de tipo individual de la almohadilla del respaldo del asiento delantero.

15. EXTRAIGA EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO (con sistema de calefaccion de los asientos)

Haga clic aqui

16. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aqui

17. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DEL RESPALDO DEL ASIENTO DELANTERO

(a) Desenganche los 8 ganchos y extraiga el subconjunto del muelle del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

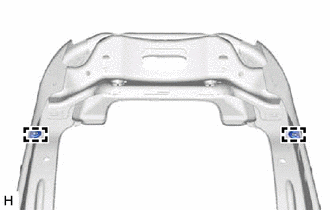

18. EXTRAIGA EL GANCHO DEL RESPALDO DEL ASIENTO DELANTERO NO. 2

(a) Desenganche las 2 abrazaderas y extraiga los 2 ganchos no. 2 del respaldo del asiento delantero del subconjunto del bastidor del respaldo del asiento delantero.

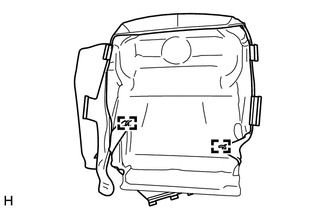

19. EXTRAIGA LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA

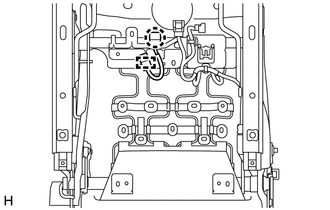

(a) Con sistema de calefaccion de los asientos:

(1) Desenganche las 4 abrazaderas.

(2) Desconecte el conector para separar el mazo de cables del conjunto de la calefaccion del cojin del asiento delantero derecho.

(b) Suelte cada gancho y retire la funda del cojin del asiento delantero de tipo individual con almohadilla del conjunto del muelle del cojin del asiento delantero de tipo individual.

20. EXTRAIGA LA FUNDA DEL COJIN DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL

(a) Extraiga los 2 anillos abiertos.

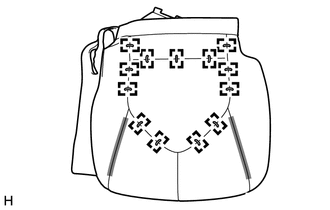

(b) Extraiga los 13 anillos abiertos, desenganche los 2 fijadores y extraiga la funda del cojin del asiento de tipo individual delantero de la almohadilla del cojin del asiento delantero de tipo individual.

Fijador

21. EXTRAIGA EL CONJUNTO DE LA CALEFACCION DEL COJIN DEL ASIENTO DELANTERO DERECHO (con sistema de calefaccion de asientos)

Haga clic aqui

22. EXTRAIGA LA CUBIERTA INTERIOR DEL DISPOSITIVO DE AJUSTE DE RECLINADO DEL ASIENTO IZQUIERDO

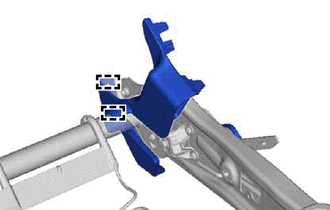

(a) Desenganche las 2 guias para extraer la cubierta interior del dispositivo de ajuste de reclinado del asiento izquierdo.

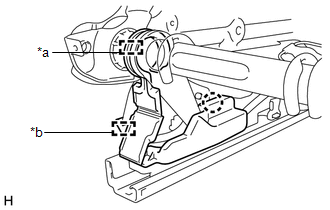

23. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO (para el lado del conductor)

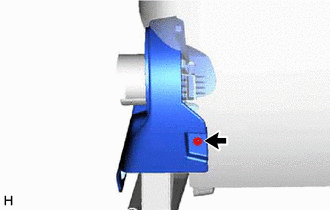

(a) Extraiga el tornillo.

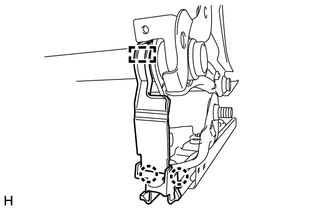

*a Gancho *b Guia

(b) Desenganche la garra y la guia.

(c) Suelte el gancho para extraer el protector inferior del cojin del asiento delantero izquierdo.

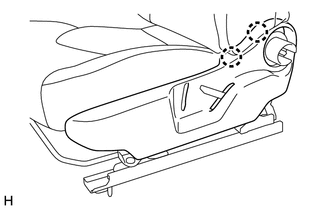

24. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO (para el lado del conductor)

(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del dispositivo de ajuste del asiento delantero hasta la posicion mas atrasada.

(b) Suelte el gancho.

(c) Desenganche las 2 garras y extraiga el protector inferior derecho del cojin del asiento delantero.

25. EXTRAIGA EL PROTECTOR INFERIOR IZQUIERDO DEL COJIN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

(a) Extraiga el tornillo.

(b) Suelte el gancho.

*a Gancho *b Guia

(c) Desenganche la garra y la guia y extraiga el protector inferior del cojin del asiento delantero izquierdo.

26. EXTRAIGA EL PROTECTOR INFERIOR DERECHO DEL COJIN DEL ASIENTO DELANTERO (para el lado del pasajero delantero)

OBSERVACION:

Siga el mismo procedimiento que para el protector inferior del cojin del asiento delantero izquierdo (lado del conductor).

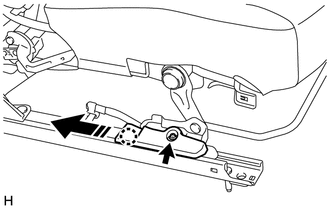

27. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO (lado del conductor)

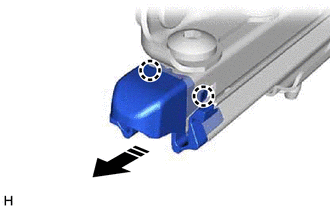

(a) Desenganche las 2 garras para extraer la cubierta del riel superior del carril del asiento izquierdo, tal como se muestra en la ilustracion.

Extraiga en esta direccion

28. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO (lado del pasajero delantero)

OBSERVACION:

• Siga el mismo procedimiento que para la cubierta del riel superior del carril del asiento izquierdo (lado del conductor).
• Siga el mismo procedimiento para las dos cubiertas del riel superior del carril del asiento derecho.

29. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO IZQUIERDO

(a) Accione la manilla de ajuste del carril del asiento y mueva el conjunto del dispositivo de ajuste del asiento delantero hasta la posicion mas adelantada.

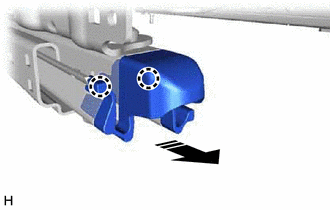

(b) Desenganche las 2 garras para extraer la cubierta del riel superior del carril del asiento izquierdo como se muestra en la ilustracion.

Extraiga en esta direccion

30. EXTRAIGA LA CUBIERTA DEL RIEL SUPERIOR DEL CARRIL DEL ASIENTO DERECHO

OBSERVACION:

Siga el mismo procedimiento que en el lado izquierdo.

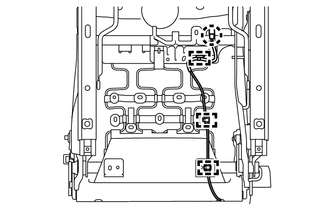

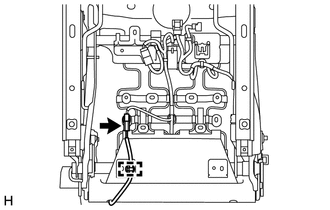

31. EXTRAIGA EL CABLE DEL ASIENTO DELANTERO DERECHO (con sistema de calefaccion de los asientos)

(a) Desenganche la garra y la abrazadera para extraer el cable del asiento delantero derecho. OBSERVACION: Desenganche la abrazadera en primer lugar.

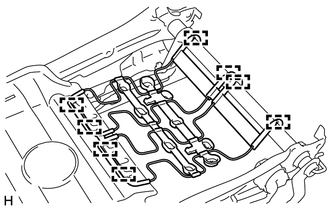

32. EXTRAIGA EL SUBCONJUNTO DEL MUELLE DEL COJIN DEL ASIENTO DELANTERO

(a) Desenganche los 8 ganchos para extraer el subconjunto del muelle del cojin del asiento delantero.

33. EXTRAIGA EL SUBCONJUNTO DEL PANEL DEL COJIN DEL ASIENTO DELANTERO

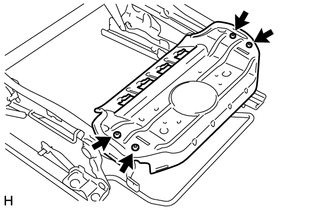

(a) Extraiga los 4 tornillos y el subconjunto del panel del cojin del asiento delantero del conjunto del dispositivo de ajuste del asiento delantero.
