DESMONTAJE
PRECAUCION/AVISO/OBSERVACION
ADVERTENCIA:
Utilice guantes de proteccion. Las areas afiladas de las piezas pueden herirle las manos.
PROCEDIMIENTO

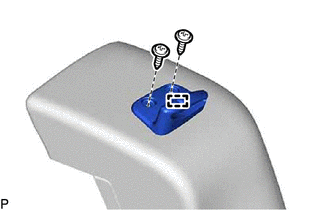

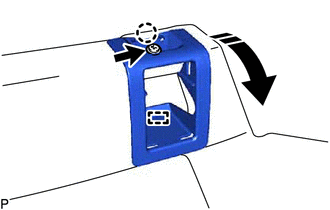

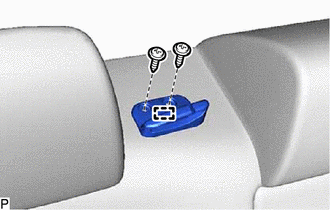

1. EXTRAIGA LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)
(a) Extraiga los 2 tornillos. |
|
(b) Desenganche la guia para extraer la guia del cinturon de seguridad del hombro del asiento trasero izquierdo.

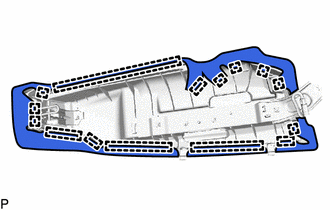

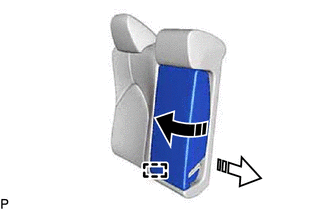

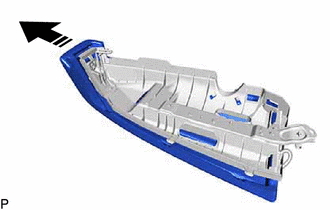

2. EXTRAIGA LA FUNDA DEL RESPALDO LATERAL TRASERO CON ALMOHADILLA (para el lado izquierdo)
(a) Extraiga las 2 tuercas. |
|

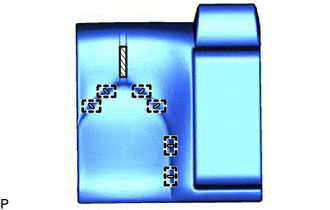

(b) Suelte los 15 ganchos. |
|

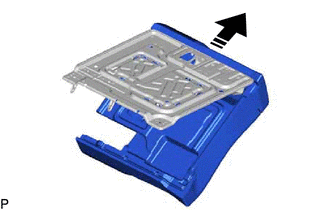

(c) Extraiga la funda del respaldo lateral trasero con almohadilla del subconjunto del bastidor del respaldo lateral del asiento trasero izquierdo tal y como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
3. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)
Haga clic aqui
4. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO (para el lado izquierdo)
(a) Extraiga el subconjunto de la funda del respaldo del asiento trasero izquierdo de la almohadilla del respaldo del asiento trasero izquierdo.
5. EXTRAIGA LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO DERECHO (para el lado derecho)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
6. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO CON ALMOHADILLA (para el lado derecho)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
7. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO DERECHO (para el lado derecho)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
8. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para el lado derecho)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.

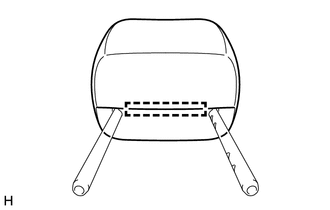

9. EXTRAIGA LA CUBIERTA DEL REPOSACABEZAS DEL ASIENTO TRASERO
OBSERVACION:
Siga el mismo procedimiento en los lados izquierdo y derecho.

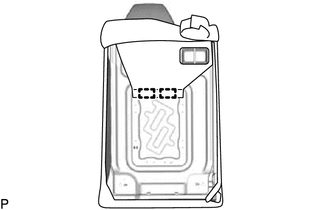

(a) con reposacabezas extraible:
(1) Suelte el gancho. |
|
(2) Extraiga la cubierta del reposacabezas del asiento trasero del subconjunto de la almohadilla del reposacabezas del asiento trasero.

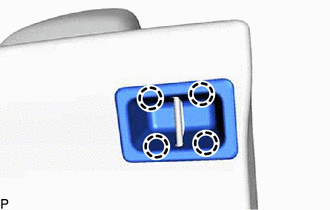

10. EXTRAIGA EL BISEL DE BLOQUEO SUPERIOR DEL RESPALDO TRASERO (para el lado izquierdo)

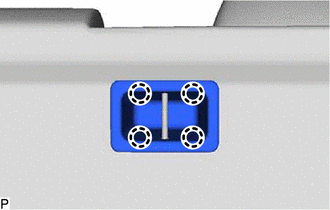

(a) Desenganche las 4 garras para extraer el bisel de bloqueo superior del respaldo del asiento trasero. |
|
11. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para el lado izquierdo)
(a) Abra los 2 fijadores tal y como se muestra en la ilustracion. |
|
(b) Suelte los 2 ganchos. |
|
(c) Extraiga la funda del respaldo del asiento trasero de tipo individual con almohadilla del subconjunto del bastidor del respaldo del asiento trasero tal y como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |

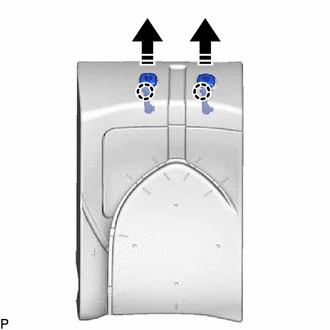

12. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado izquierdo)
(a) con reposacabezas extraible:
(1) Desenganche las 2 garras y extraiga ambos soportes del reposacabezas del asiento trasero como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |

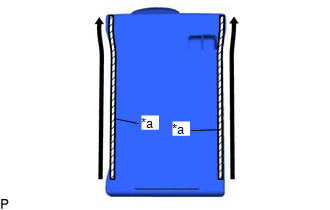

13. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL (para el lado izquierdo)
(a) sin reposacabezas extraible:

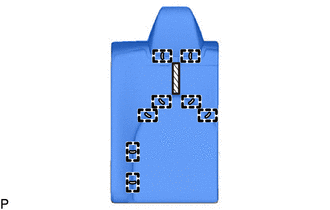

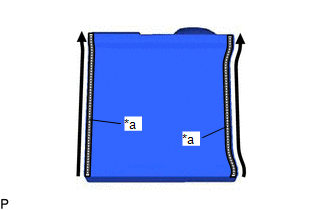

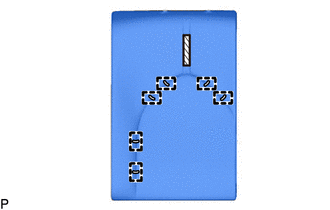

(1) Extraiga los 8 anillos abiertos.
![]() |
Fijador |
(2) Desenganche el fijador y extraiga la funda del respaldo del asiento trasero de tipo individual de la almohadilla del respaldo del asiento trasero de tipo individual.
(b) con reposacabezas extraible:
(1) Extraiga los 6 anillos abiertos.
![]() |
Fijador |
(2) Desenganche el fijador y extraiga la funda del respaldo del asiento trasero de tipo individual de la almohadilla del respaldo del asiento trasero de tipo individual.
14. EXTRAIGA LA CUBIERTA DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO (para el lado derecho)

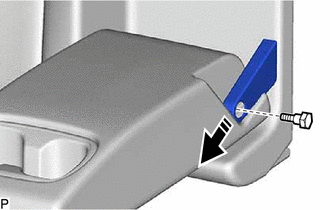

(a) Extraiga el perno y la cubierta de la bisagra del respaldo del asiento trasero como se muestra en la ilustracion.
![]() |
Extraer en esta direccion |
15. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

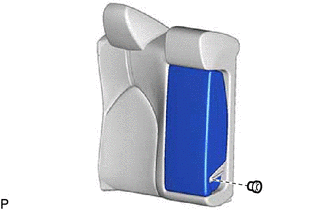

(a) Extraiga el casquillo. |
|
(b) Suelte el pasador y extraiga el conjunto del reposabrazos central del asiento trasero tal como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion (1) |
![]() |
Extraiga en esta direccion (2) |
(c) Extraiga el casquillo tal y como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
16. EXTRAIGA LA GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO CENTRAL DEL ASIENTO TRASERO (para el lado derecho)

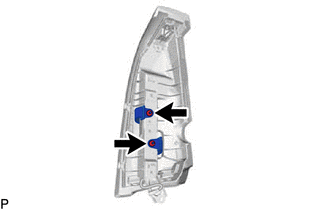

(a) Extraiga los 2 tornillos. |
|
(b) Desenganche la guia para extraer la guia del cinturon de seguridad de hombro central del asiento trasero.
17. EXTRAIGA EL BISEL DE BLOQUEO SUPERIOR DEL RESPALDO DEL ASIENTO TRASERO (para el lado derecho)
(a) Desenganche las 4 garras para extraer el bisel de bloqueo superior del respaldo del asiento trasero. |
|
18. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para el lado derecho)
(a) Abra los 2 fijadores tal y como se muestra en la ilustracion. |
|

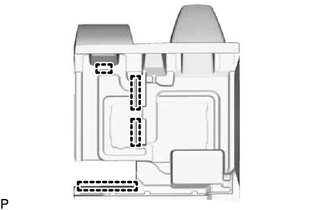

(b) Suelte los 4 ganchos. |
|
(c) Extraiga la funda del respaldo del asiento de tipo individual con la almohadilla del subconjunto del bastidor del respaldo del asiento trasero derecho tal y como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |

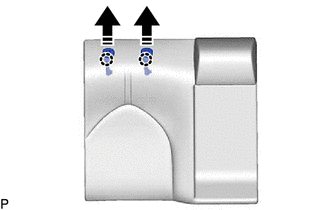

19. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO (para el lado derecho)
(a) con reposacabezas extraible:
(1) Desenganche las 2 garras y extraiga ambos soportes del reposacabezas del asiento trasero como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |

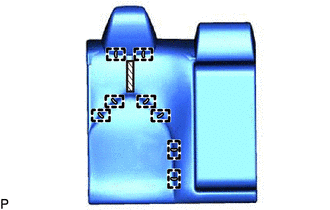

20. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL (para el lado derecho)
(a) sin reposacabezas extraible:
(1) Desenganche las 4 guias. |
|
(2) Extraiga los 8 anillos abiertos.
![]() |
Fijador |
(3) Desenganche el fijador para extraer la funda del respaldo del asiento trasero de tipo individual de la almohadilla del respaldo del asiento trasero de tipo individual.
(b) con reposacabezas extraible:
(1) Desenganche las 4 guias. |
|
(2) Extraiga los 6 anillos abiertos.
![]() |
Fijador |
(3) Desenganche el fijador y extraiga la funda del respaldo del asiento trasero de tipo individual de la almohadilla del respaldo del asiento trasero de tipo individual.

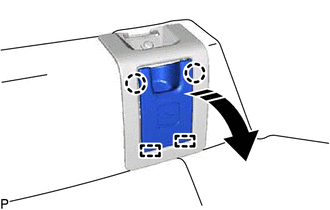

21. EXTRAIGA LA CUBIERTA DEL ASIENTO DE SUJECION PARA NINOS
(a) Desenganche las 2 garras y las 2 guias para extraer la cubierta del asiento de sujecion para ninos, tal y como se muestra en la ilustracion.
![]() |
Extraiga en esta direccion |
OBSERVACION:
Siga el mismo procedimiento con todas las cubiertas del asiento de sujecion para ninos.

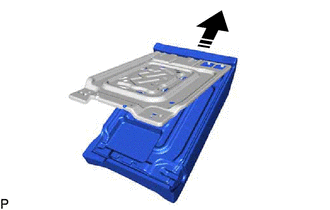

22. EXTRAIGA LA CUBIERTA DE LA BASE DEL ASIENTO DE SUJECION PARA NINOS

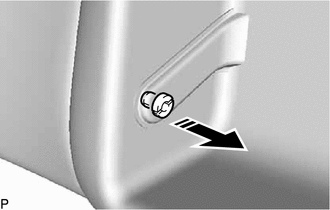

(a) Extraiga el tornillo.
![]() |
Extraiga en esta direccion |
(b) Desenganche la garra y la guia para extraer la cubierta de la base del asiento de sujecion para ninos como se muestra en la ilustracion.
OBSERVACION:
Siga el mismo procedimiento con todas las cubiertas de la base del asiento de sujecion para ninos.

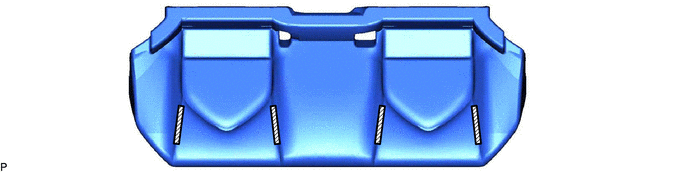

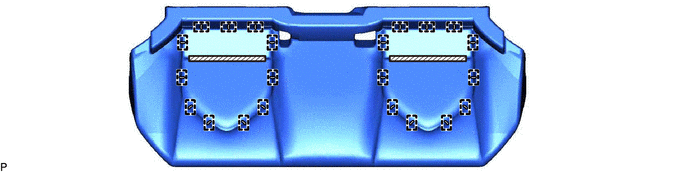

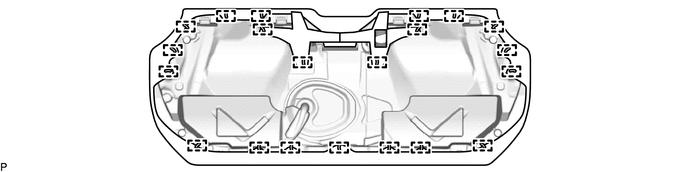

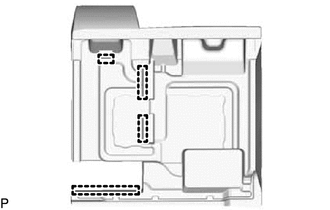

23. EXTRAIGA LA FUNDA DEL COJIN DE LOS ASIENTOS TRASEROS DE TIPO BANCO
(a) Extraiga los 21 anillos abiertos.
(b) Suelte los 4 fijadores.
(c) Extraiga los 22 anillos abiertos.
![]() |
Fijador | - |
- |
(d) Suelte los 2 fijadores para extraer la funda del cojin del asiento trasero de tipo banco del subconjunto de la almohadilla del cojin del asiento trasero.
